Dlaczego INOVANCE MD800?
W dzisiejszych czasach, gdzie efektywność energetyczna i optymalizacja procesów produkcyjnych stają się coraz ważniejsze dla przedsiębiorstw, kluczowe staje się stosowanie zaawansowanych technologicznie rozwiązań. Jednym z takich innowacyjnych produktów, odpowiadającym na współczesne wyzwania przemysłowe, jest wieloosiowy falownik modułowy Inovance MD800. To kompaktowe urządzenie, zaprojektowane z myślą o producentach maszyn (OEM), łączy w sobie zaawansowaną technologię z wyjątkową skalowalnością, stanowiąc energooszczędne rozwiązanie dla urządzeń i systemów wielonapędowych.

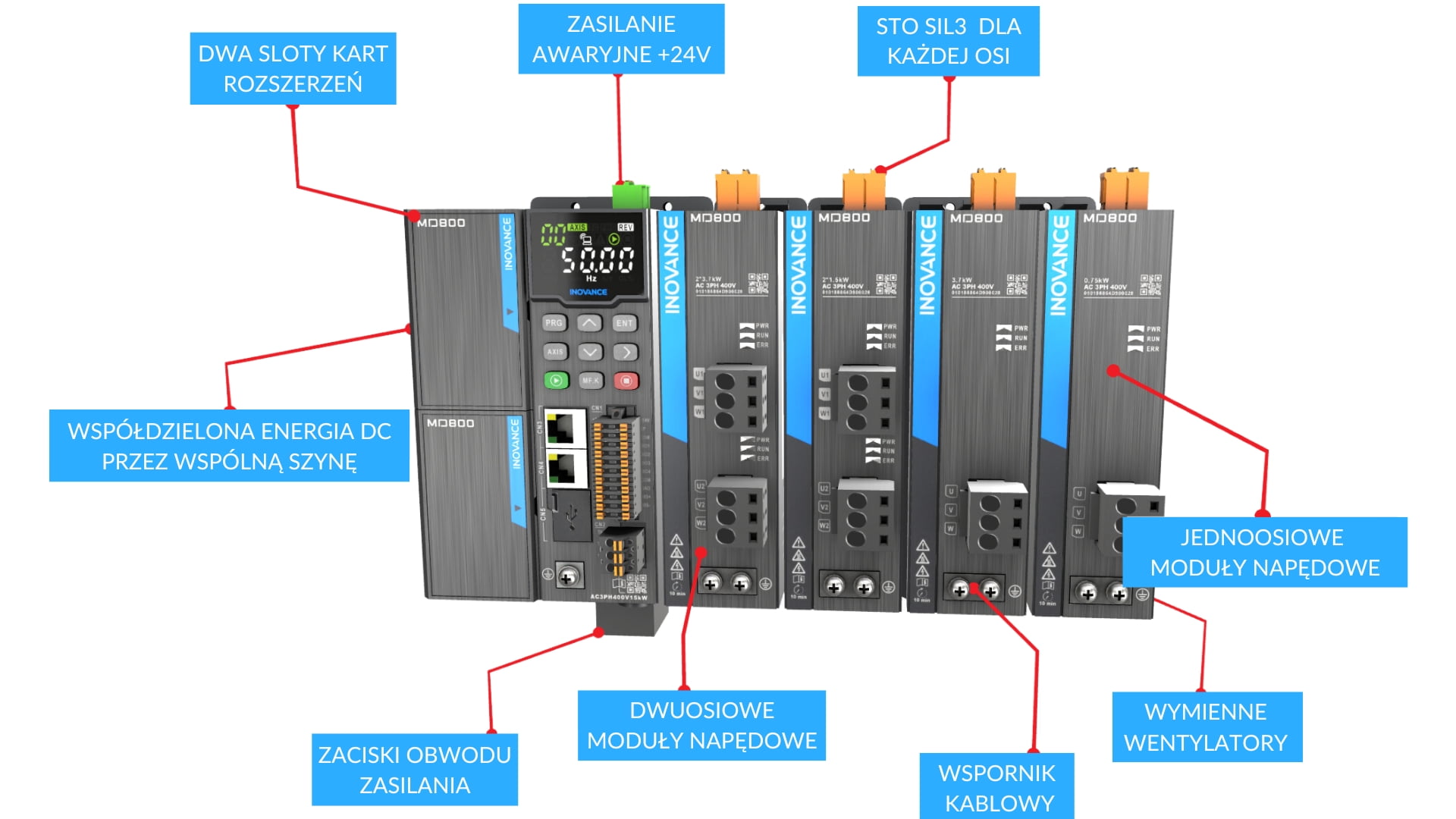

Budowa falownika
Rozbudowa falownika MD800 wyróżnia się zaawansowaną modularnością, co umożliwia dostosowanie go do szerokiego zakresu zastosowań przemysłowych. Zaawansowane opcje konfiguracji, w tym dwa sloty na karty rozszerzeń, zasilanie awaryjne 24VDC, oraz niezależne funkcje bezpieczeństwa STO SIL3 dla każdej osi napędu, podkreślają jego wszechstronność. Dodatkowo, wspólna szyna DC i efektywny system zasilający obniżają koszty eksploatacji. Falownik oferuje również moduły napędowe dla różnych zakresów mocy, co zwiększa jego elastyczność w aplikacjach przemysłowych.
Specyfikacja techniczna
Specyfikacja techniczna falownika MD800 podkreśla jego wszechstronność i precyzję. Urządzenie obsługuje różne rodzaje obciążeń, w tym silniki synchroniczne i asynchroniczne, oferując rozdzielczość częstotliwości wyjściowej na poziomie 0,01 Hz dla zadawania cyfrowego. Cechuje się również zmienną częstotliwością nośną i zaawansowanymi metodami sterowania, w tym skalarne U/f oraz bezczujnikowe sterowanie wektorowe (SVC). Dodatkowo, falownik umożliwia precyzyjną regulację prędkości i momentu, wykazując się także doskonałą odpornością na przeciążenia.
| RODZAJ OBCIĄŻENIA | SILNIK SYNCHRONICZNY LUB ASYNCHRONICZNY |
| Rozdzielczość częstotliwości wyjściowej | 0,01 Hz (zadawanie cyfrowe) 0,025% x częstotliwość maksymalna (zadawanie analogowe) |
| Częstotliwość nośna | Sterowanie U/f: 0,8 kHz do 15 kHz (domyślnie 6 kHz) Sterowanie SVC: 2 kHz do 7 kHz (domyślnie 6 kHz) Częstotliwość nośna jest regulowana automatycznie w zależności od temperatury radiatora. |
| Metoda sterowania | Dla 3 fazowych silników asynchronicznych: – skalarne U/f, – bezczujnikowe sterowanie wektorowe (SVC) Dla silników synchronicznych z magnesami trwałymi: – bezczujnikowe sterowanie wektorowe (SVC) |
| Stosunek regulacji prędkości | 1:50 – silnik asynchroniczny, sterowanie U/f 1:100 – silnik asynchroniczny, sterowanie SVC |
| Dokładność regulacji prędkości | ±1,0% – sterowanie U/f ±0,5% – sterowanie SVC |
| Fluktuacje prędkości | ±0,5% – sterowanie SVC |
| Odpowiedź momentu | < 20 ms – sterowanie SVC |
| Tryby regulacji momentowej | SVC |
| Przeciążenie prądowe | HD: 115% prądu znamionowego przez 1 godzinę 150% przez 1 minutę 178% przez 2 sekundy ND: 110% przez 1 minutę |
| Krzywe U/f | liniowa, wielopunktowa, kwadratowa, całkowicie odseparowana, częściowo odseparowana |
| Krzywe rozpędzania / hamowania | liniowo, krzywa-S tryb 1, krzywa-S tryb 2 |
| Wbudowana regulacja PID | dwie grupy parametrów proporcjonalno-całkująco-różniczkujących |
| Sposoby startu obrotów silnika | – panel operacyjny LED lub zewnętrzny panel LCD – terminal (zaciski) – komunikacja (wg zaimplementowanego protokołu) |
| Sposoby zadawania częstotliwości | – cyfrowo, – analogowo (prąd lub napięcie) – komunikacja, – PID, – parametry multi-speed – wbudowanym prostym sterownikiem PLC |
| Funkcja chybotania (wobble) | wiele sposobów sterowania częstotliwością fali trójkątnej |
Oszczędności jakie niesie ze sobą MD800
Falownik wyróżnia się uproszczonym okablowaniem i zredukowaną liczbą elementów zewnętrznych, co sprzyja ekonomii instalacji oraz jej bezpieczeństwu. Zastosowanie wspólnego filtru EMC, kompatybilnego z normą C2, oraz wspólnej szyny zasilającej DC, skutkuje efektywnym zarządzaniem energią i minimalizacją zakłóceń. System wykorzystuje także bezpieczniki oraz wyłączniki nadprądowe do ochrony przed przeciążeniem.
CIEKAWOSTKA Energia hamowania poszczególnych napędów pakietu MD800 zwracana na szynę DC zostaje ponownie wykorzystana przez pracujące w tym samym czasie falowniki.

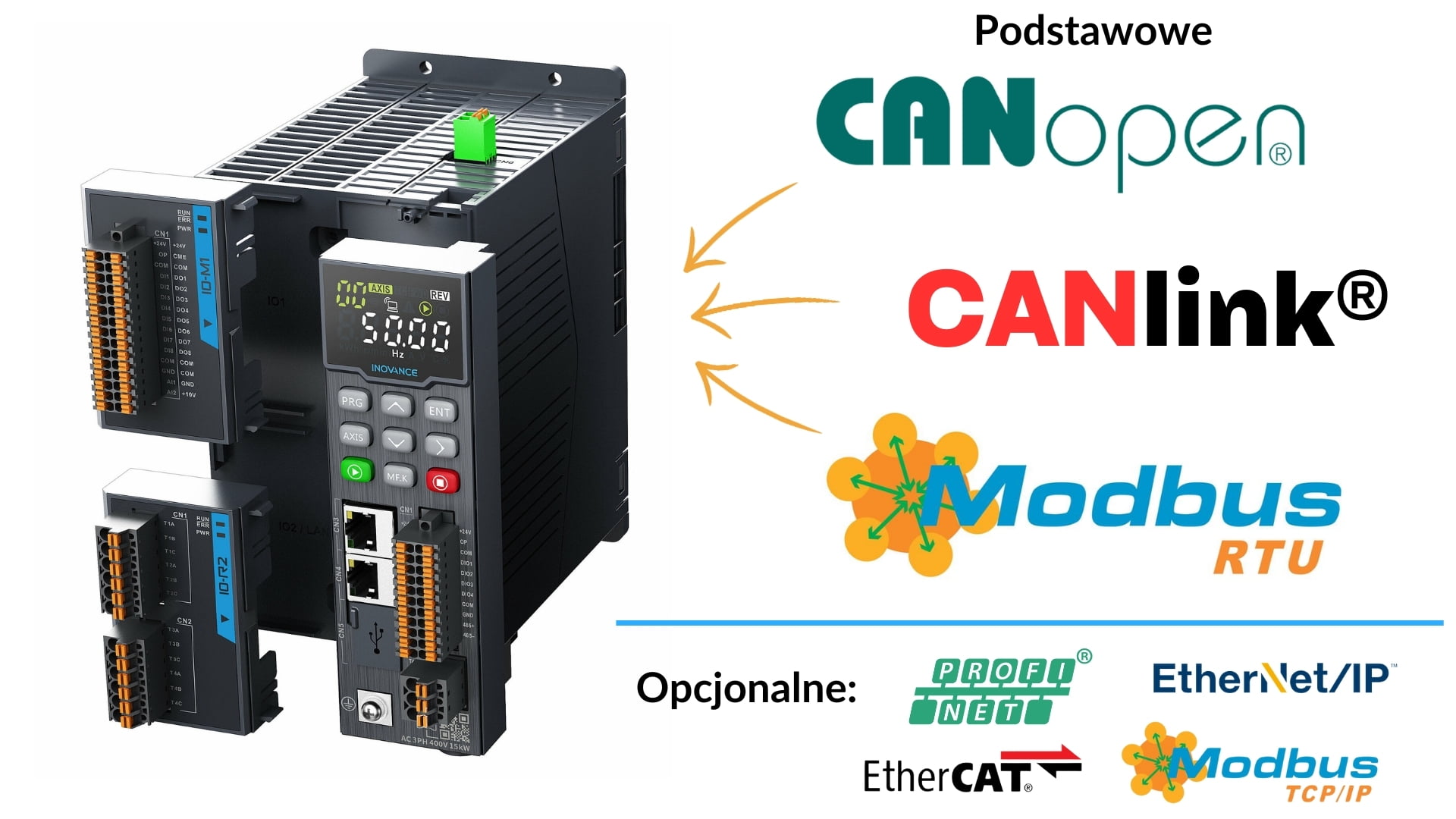

Możliwości Komunikacyjne
Falownik MD800 wyposażony jest w rozbudowane opcje komunikacji, umożliwiające łatwe i efektywne integrowanie z różnorodnymi systemami automatyki.
Wbudowane interfejsy obejmują:
- cyfrowe wejścia i wyjścia (DI/DO)
- wejścia analogowe (AI)
- wyjście przekaźnikowe (RO)
Na pokładzie posiada standardowe opcje komunikacji, takie jak:
- USB
- CANopen
- CANlink
- Modbus RTU
Które zapewniają kompatybilność z najczęściej stosowanymi protokołami.
Dwa gniazda rozszerzeń pozwalają na dodanie dodatkowych kart we/wy oraz kart komunikacyjnych, w tym:
- EtherCAT
- ProfiNet
- Modbus TCP
- EtherNET/IP
Zastosowanie
Falownik ten znajduje szerokie zastosowanie w różnorodnych branżach przemysłu, od logistyki, pakowania, magazynowania, przez obróbkę drewna, kamienia i metalu, po przetwórstwo spożywcze, poligrafię, farbowanie tekstyliów, a także w układach wentylatorowych i pompowych. Jego wszechstronność pozwala na wykorzystanie od prostych przenośników taśmowych po skomplikowane maszyny poligraficzne.

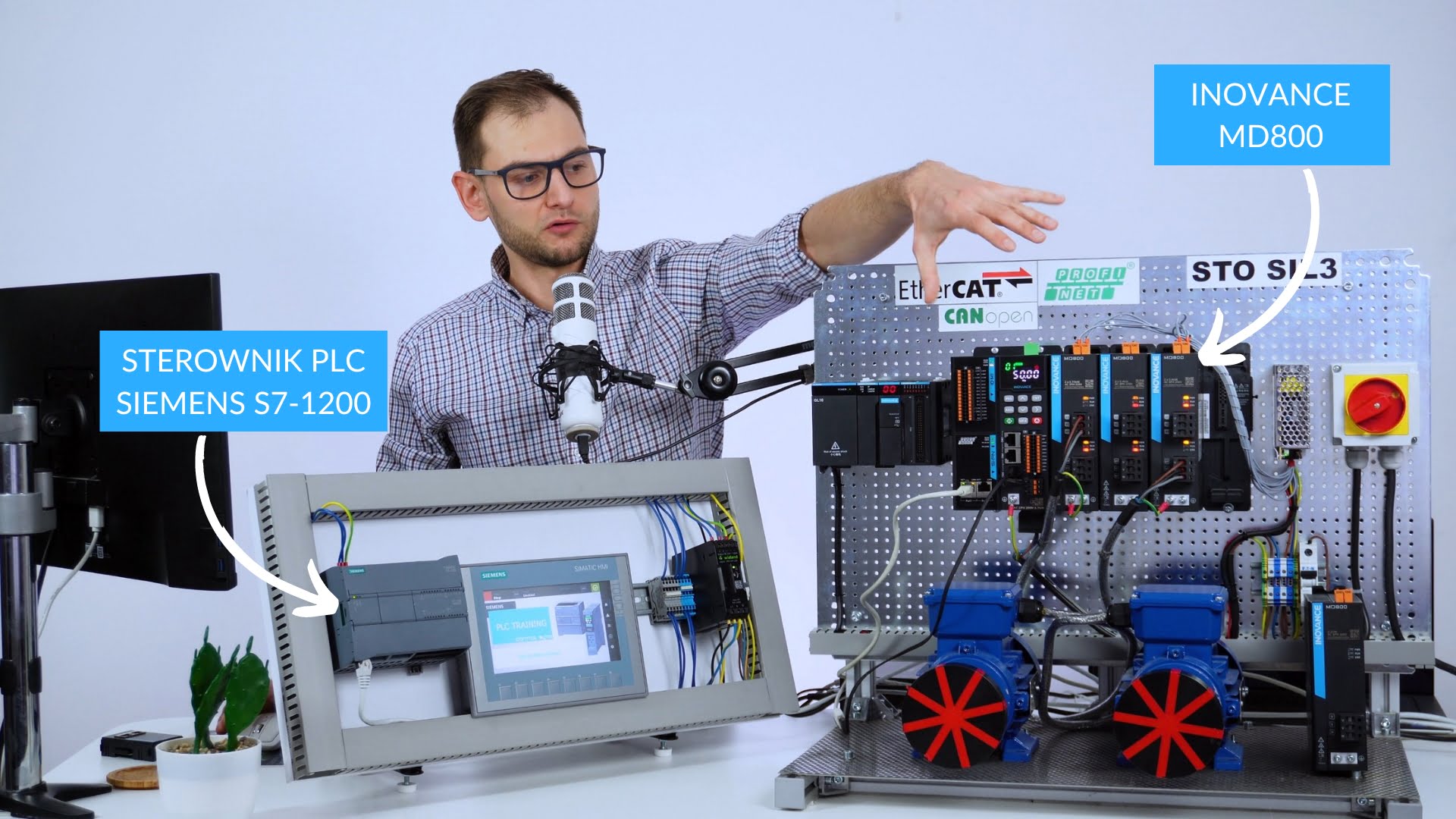

Integracja z systemami PLC
Na naszym kanale YouTube udostępniliśmy materiał video, w którym krok po kroku przedstawiamy jak sterować MD800 za pomocą sterownika Siemens S7-1200:
Kluczowym aspektem prezentacji jest proces integracji falowników MD-800 ze sterownikiem PLC od Siemensa serii S7-1200. Demonstracja obejmuje kroki potrzebne do skomunikowania sterownika z falownikami oraz metody kontrolowania pracy napędów z poziomu jednostki CPU. Dzięki takiej integracji, użytkownicy mogą czerpać korzyści z automatyzacji procesów, zwiększając efektywność i niezawodność operacji przemysłowych.

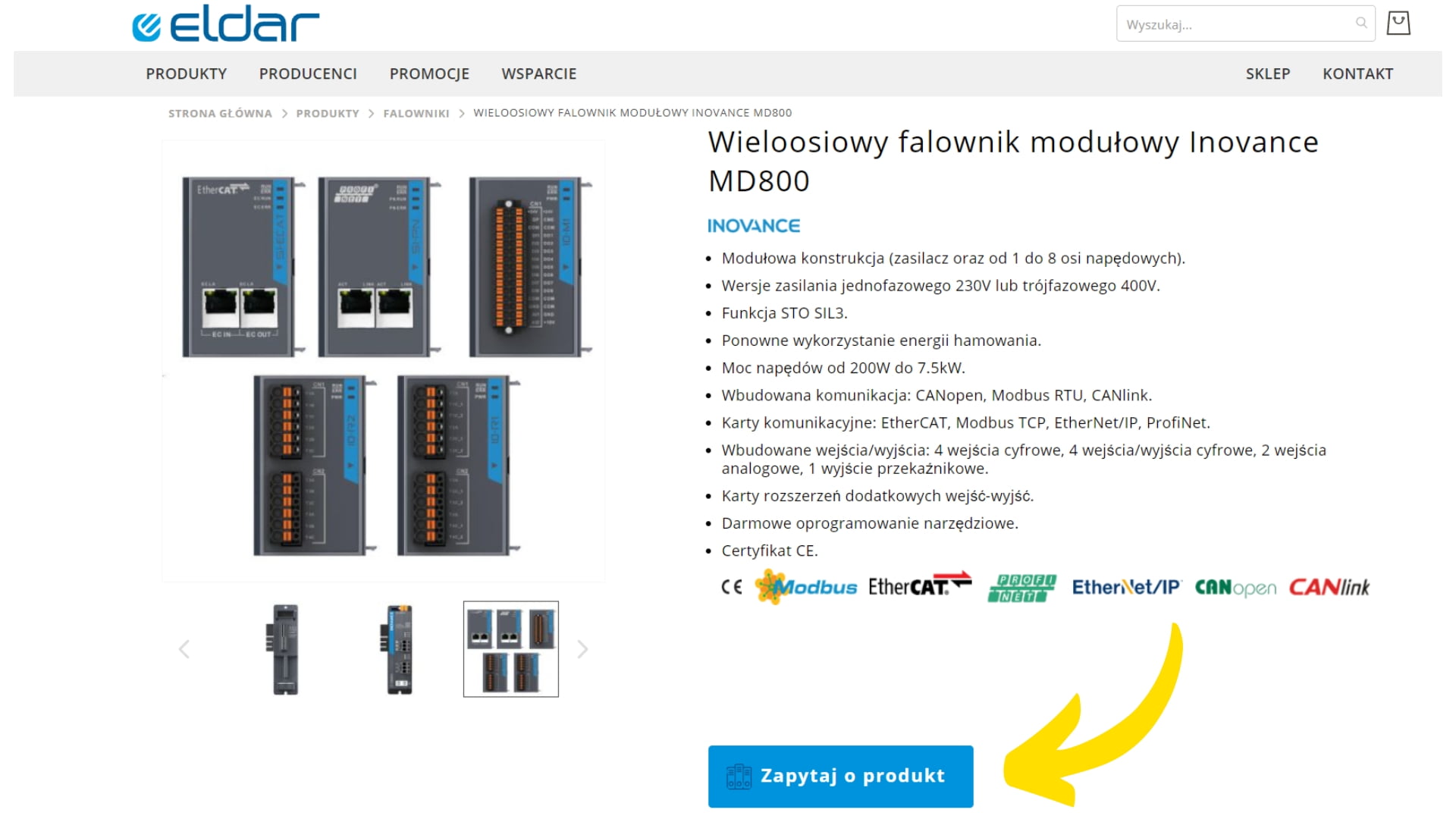

Dostępność falownika na rynku
Dla firm integratorskich, szybkość dostępu do komponentów takich jak falownik MD800 staje się kluczowym aspektem operacyjnym. Dzięki temu, że MD800 jest ogólnie dostępny i często charakteryzuje się krótkim czasem oczekiwania, integratorzy mogą sprawnie realizować swoje projekty automatyki przemysłowej. Wiodącym dystrybutorem tego falownika na polski rynek jest firma Eldar, która wspiera integratorów w ich działaniach. Więcej informacji można znaleźć na ich stronie internetowej.
Wnioski
Wieloosiowy falownik modułowy Inovance MD800 jest odpowiedzią na potrzeby nowoczesnego przemysłu. Jako zaawansowane narzędzie technologiczne, umożliwia efektywną i elastyczną kontrolę nad systemami wielonapędowymi. Dzięki swojej kompaktowej konstrukcji, zaawansowanej specyfikacji technicznej oraz możliwościom oszczędności energetycznej, stanowi atrakcyjne rozwiązanie dla producentów maszyn i integratorów systemów poszukujących niezawodnego i wydajnego falownika.
