LOGO! 9 to nowa generacja popularnego modułu logicznego Siemens (wcześniej LOGO! 8) i duży krok naprzód wzgledem LOGO! 8. Poniżej przechodzimy przez całą prezentację techniczną slajd po slajdzie: od nowości w modułach bazowych, przez bezpieczeństwo zgodne z EU CRA, aż po roadmapę i migrację.
Cała treść i wszystkie ilustracje pochodzą z oficjalnych materiałów technicznych Siemensa (LOGO! 9 Technical Slides). Specyfikację produktu znajdziesz na stronie producenta: Siemens LOGO!. Jeśli interesują Cię inne sterowniki Siemens, zajrzyj do wpisów z tagiem PLC Siemens.
Najważniejsze nowości w LOGO! 9 w stosunku do LOGO! 8
LOGO! 9 to najnowsza generacja modułu logicznego Siemens, prezentowana pod hasłem „Re-discover Everyday Automation”. W stosunku do LOGO! 8 producent stawia na kolorowy wyświetlacz dotykowy, dwukrotnie większą pamięć programu (800 bloków funkcyjnych), więcej wejść/wyjść lokalnych i sieciowych, bezpieczną komunikację oraz formatowanie karty MicroSD bezpośrednio w module.

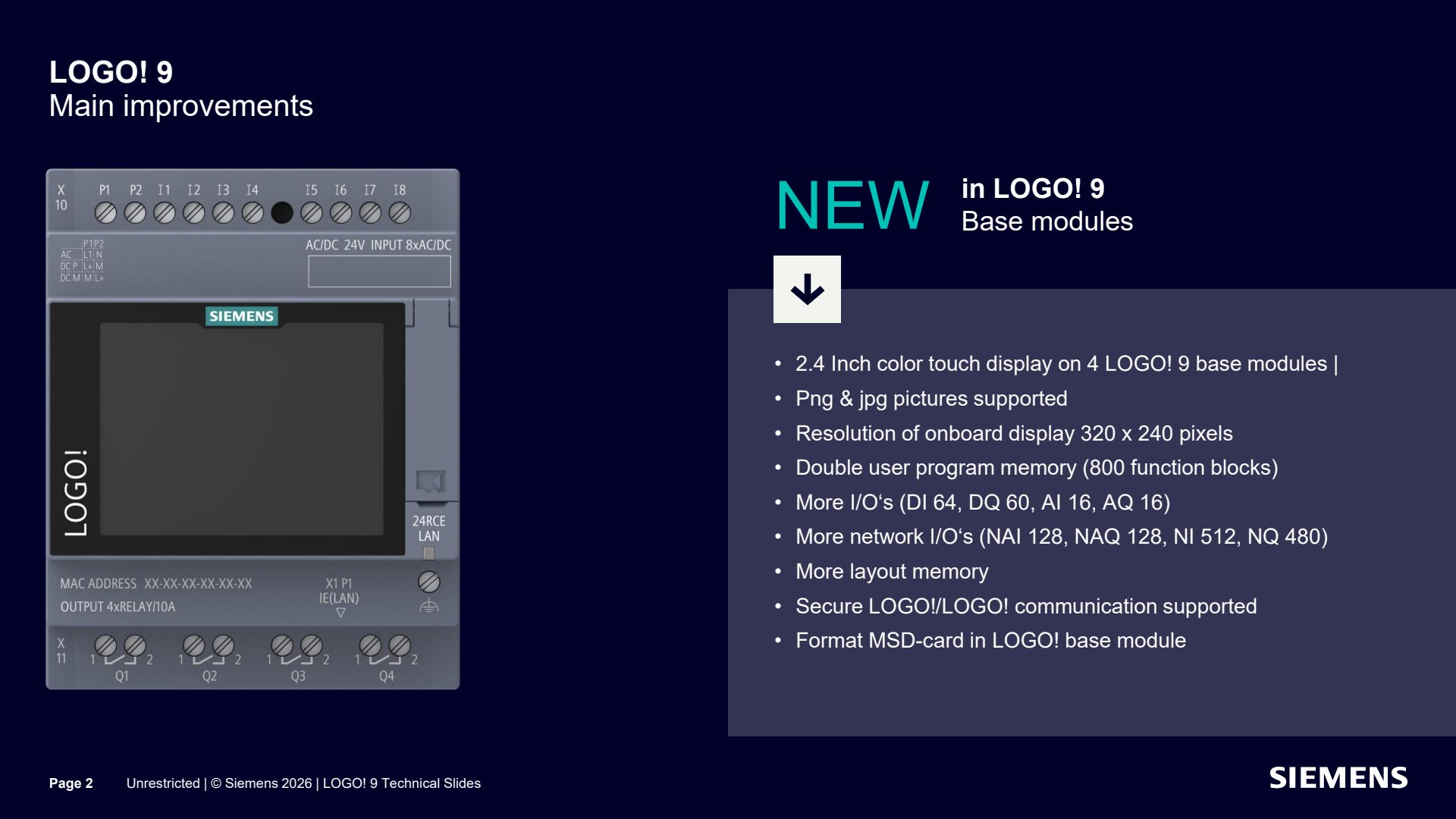

Cztery moduły bazowe LOGO! 9 otrzymały 2,4-calowy kolorowy wyświetlacz dotykowy o rozdzielczości 320 x 240 pikseli z obsługą obrazów PNG i JPG. Pamięć programu wzrosła dwukrotnie - do 800 bloków funkcyjnych. Rozbudowano wejścia/wyjścia (DI 64, DQ 60, AI 16, AQ 16) oraz sieciowe I/O (NAI 128, NAQ 128, NI 512, NQ 480), dodano więcej pamięci na układ strony, bezpieczną komunikację LOGO!/LOGO! i formatowanie karty MicroSD w module.

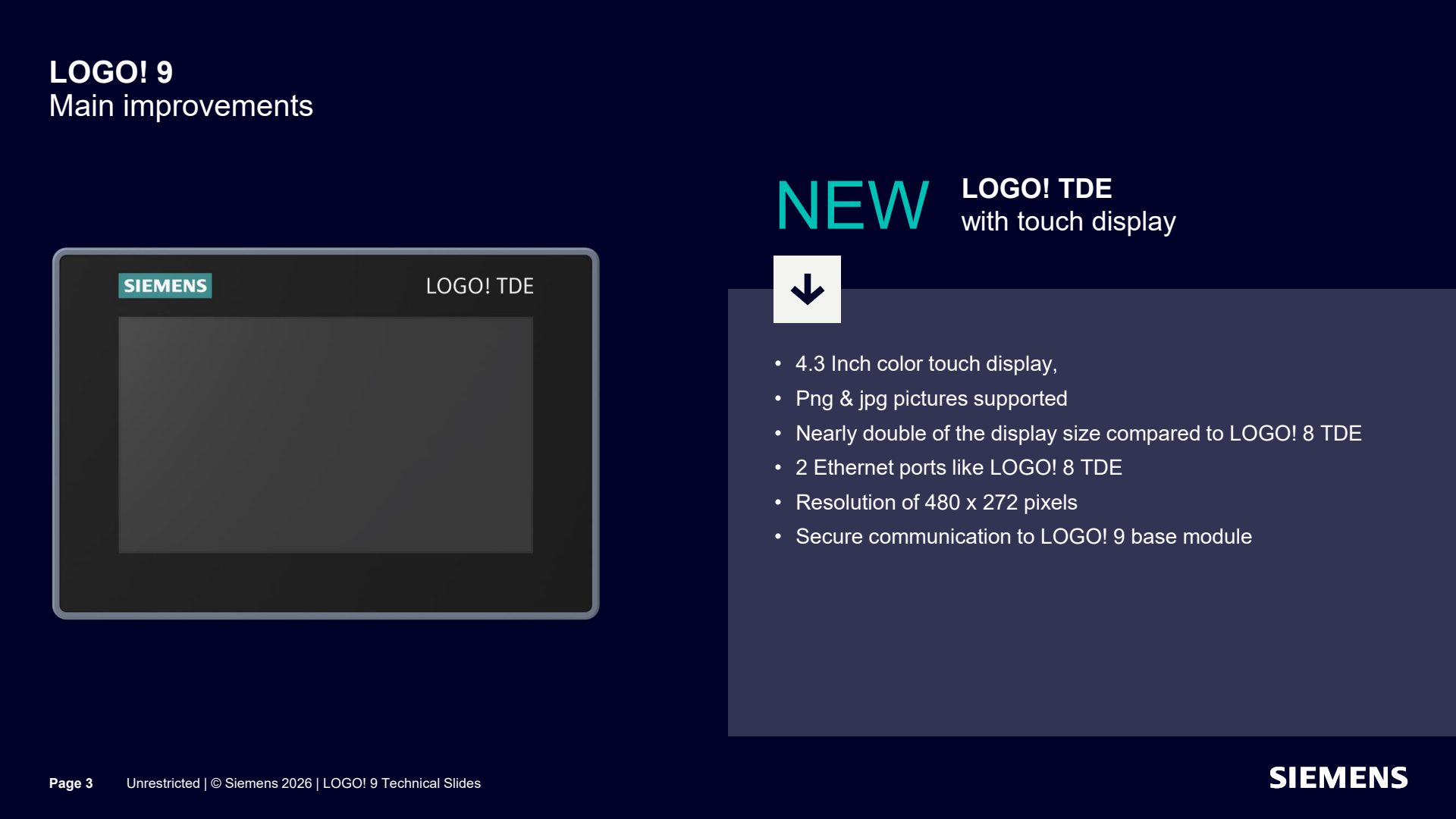

Wraz z LOGO! 9 debiutuje odświeżony panel LOGO! 9 TDE z 4,3-calowym kolorowym wyświetlaczem dotykowym o rozdzielczości 480 x 272 pikseli. Ekran jest niemal dwukrotnie większy niż w panelu dla LOGO! 8, obsługuje obrazy PNG i JPG, zachowuje dwa porty Ethernet znane z LOGO! 8 TDE i komunikuje się bezpiecznie z modułem bazowym LOGO! 9.

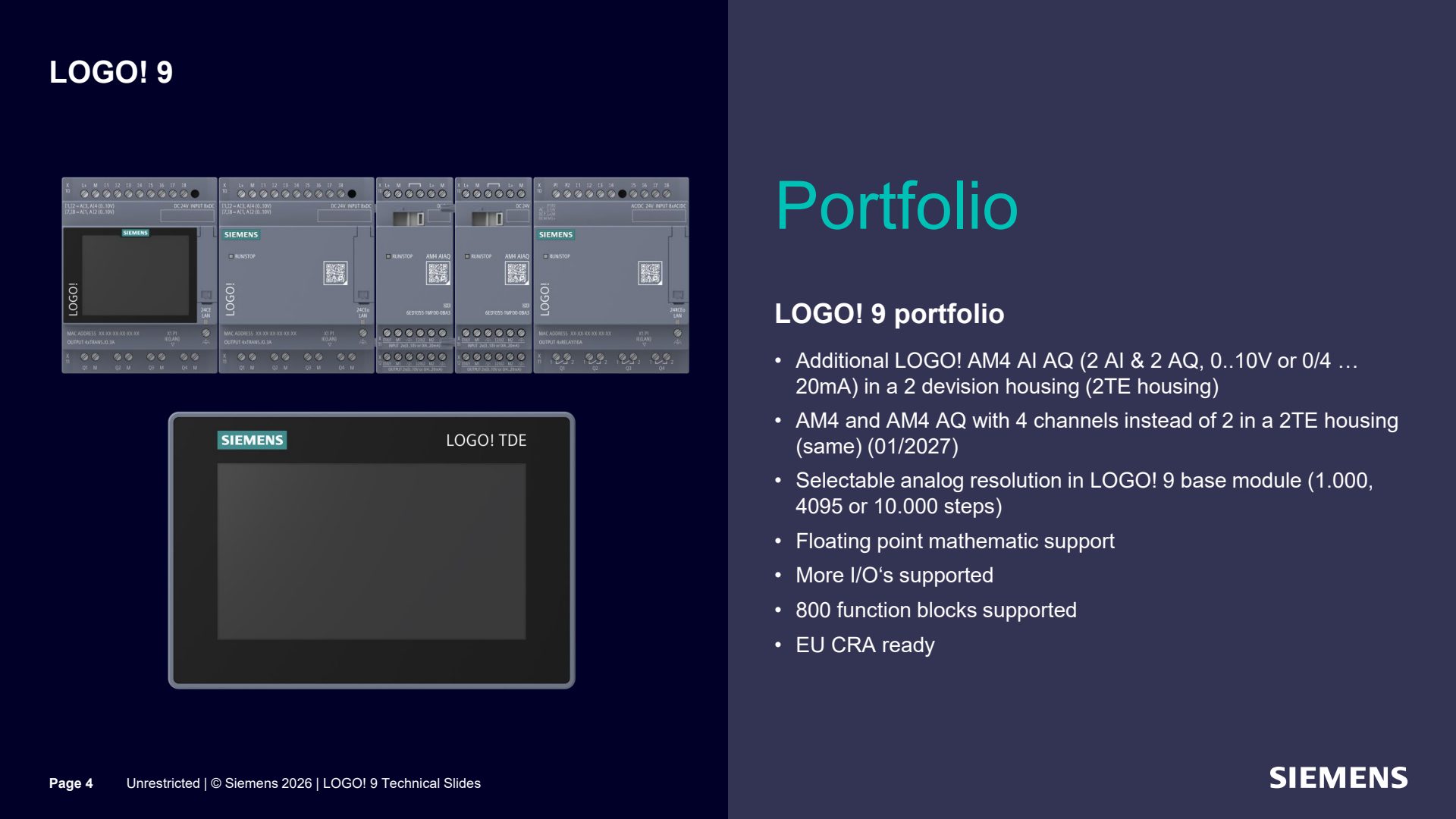

Portfolio LOGO! 9 poszerza nowy moduł LOGO! AM4 AI AQ (2 wejścia i 2 wyjścia analogowe, 0..10 V lub 0/4 - 20 mA) w obudowie 2TE. Zapowiedziano też moduły AM4 i AM4 AQ z czterema kanałami zamiast dwóch (01/2027). W module bazowym można wybrać rozdzielczość analogową (1000, 4095 lub 10000 kroków), obsługiwana jest matematyka zmiennoprzecinkowa i 800 bloków funkcyjnych, a urządzenia są gotowe na wymagania EU CRA.

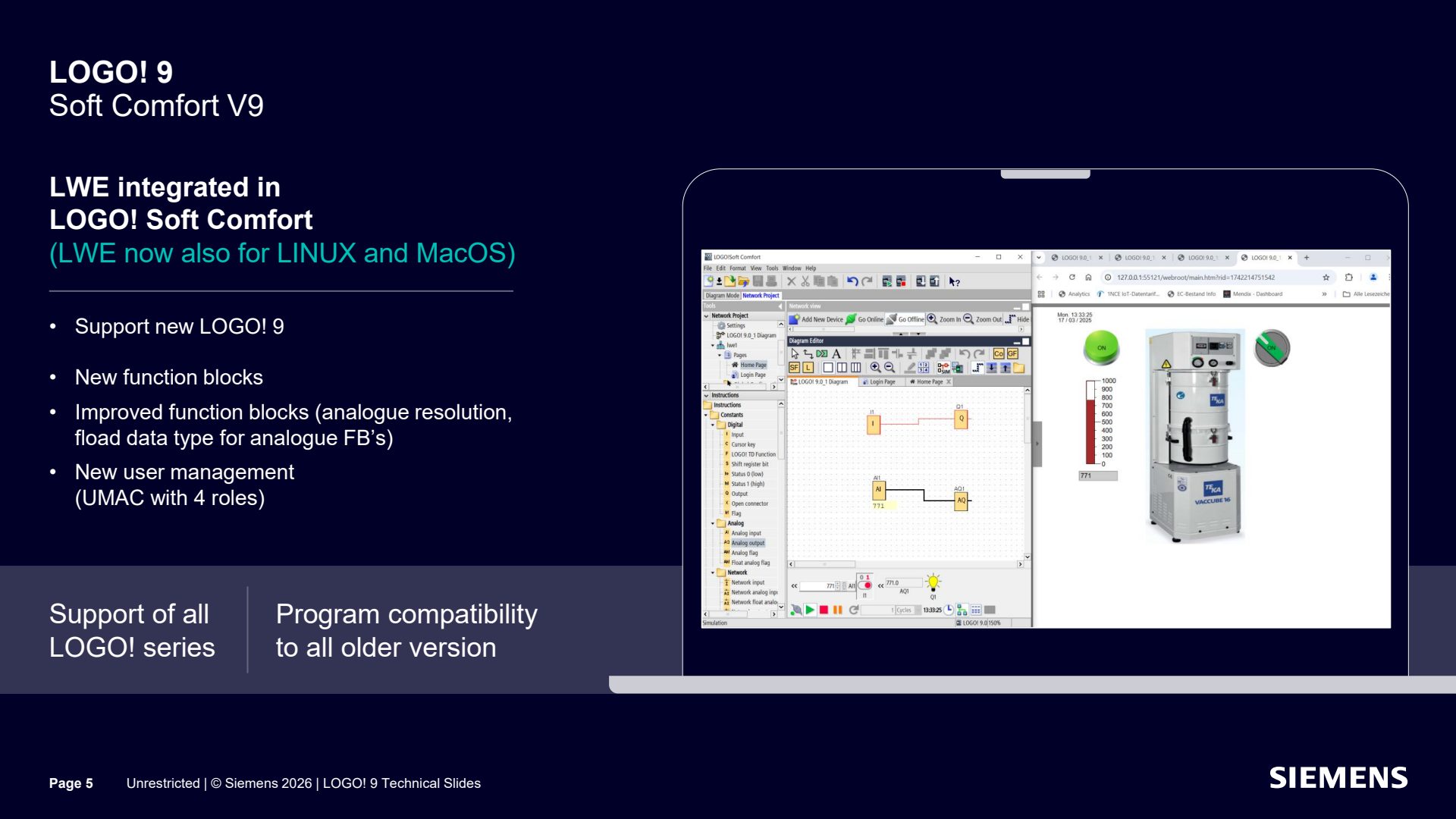

LOGO! Soft Comfort V9 to nowa wersja oprogramowania inżynierskiego. Edytor stron WWW (LWE) został w nim zintegrowany i działa teraz także w systemach Linux i macOS. Oprogramowanie obsługuje nowe LOGO! 9, wprowadza nowe i ulepszone bloki funkcyjne (rozdzielczość analogowa, typ zmiennoprzecinkowy dla bloków analogowych), nowe zarządzanie użytkownikami UMAC z czterema rolami oraz zachowuje zgodność z programami ze wszystkich starszych wersji LOGO!.
Bezpieczeństwo w standardzie i zgodność z EU CRA
LOGO! 9 kładzie duży nacisk na cyberbezpieczeństwo i zgodność z europejskim rozporządzeniem EU CRA (Cyber Resilience Act). Poniżej pokazujemy, jak wygląda konfiguracja zabezpieczeń krok po kroku.

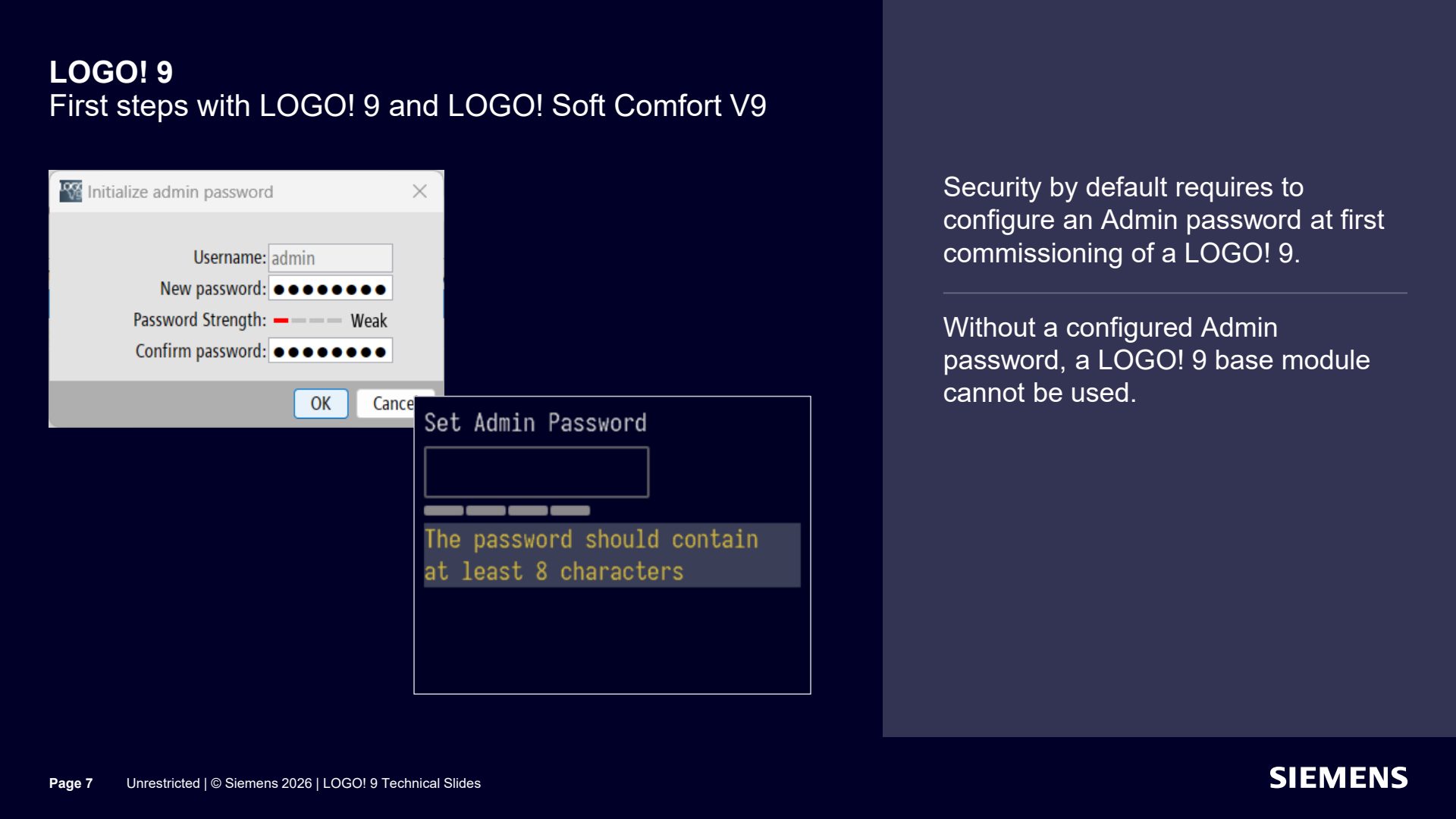

Zasada security by default wymaga skonfigurowania hasła administratora już przy pierwszym uruchomieniu LOGO! 9. Bez ustawionego hasła administratora modułu bazowego nie da się używać.

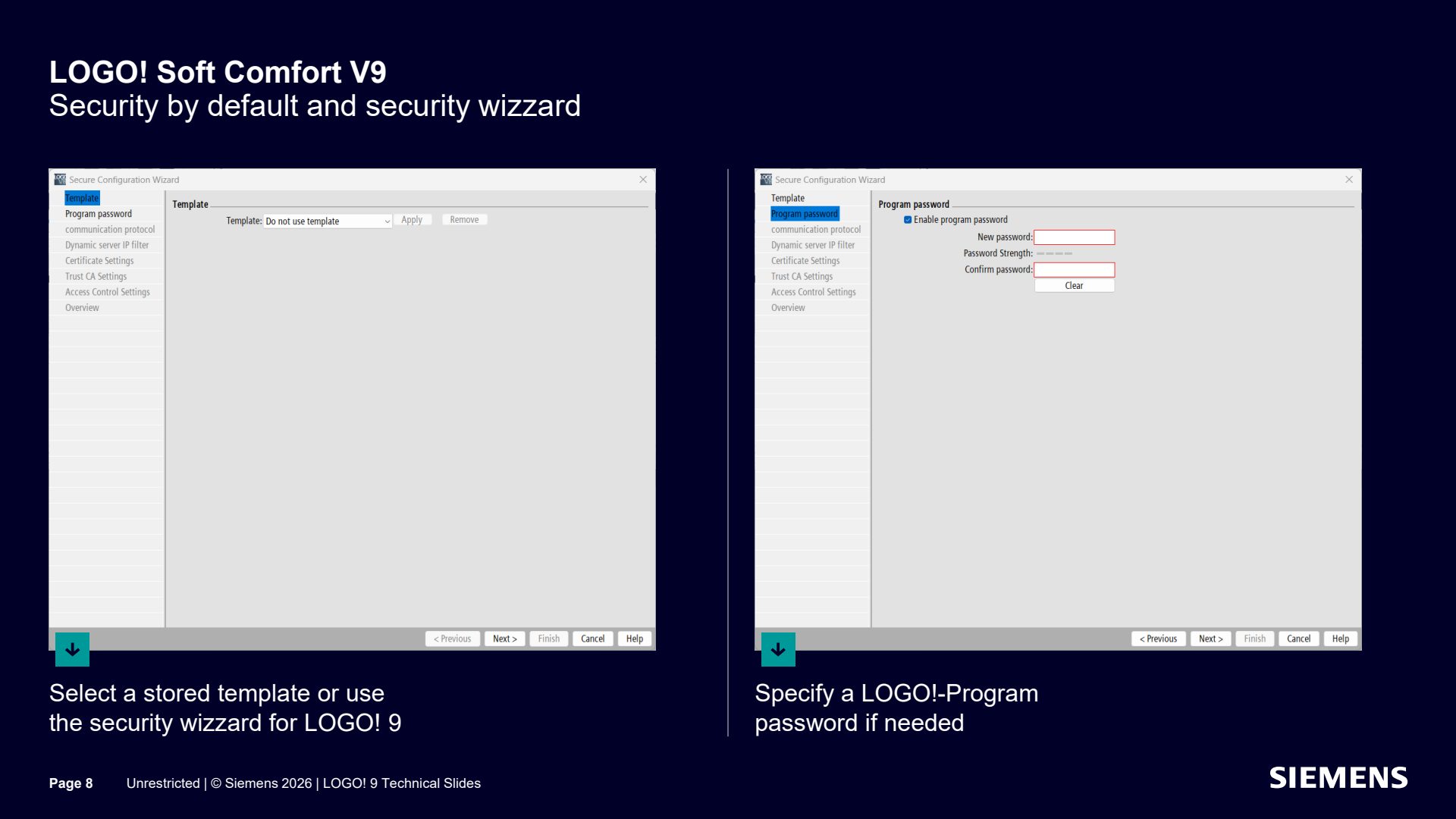

Konfigurację zabezpieczeń ułatwia kreator bezpieczeństwa w LOGO! Soft Comfort V9. Na starcie możesz wybrać zapisany szablon albo przejść przez kreator dla LOGO! 9, a w razie potrzeby określić hasło programu LOGO!.

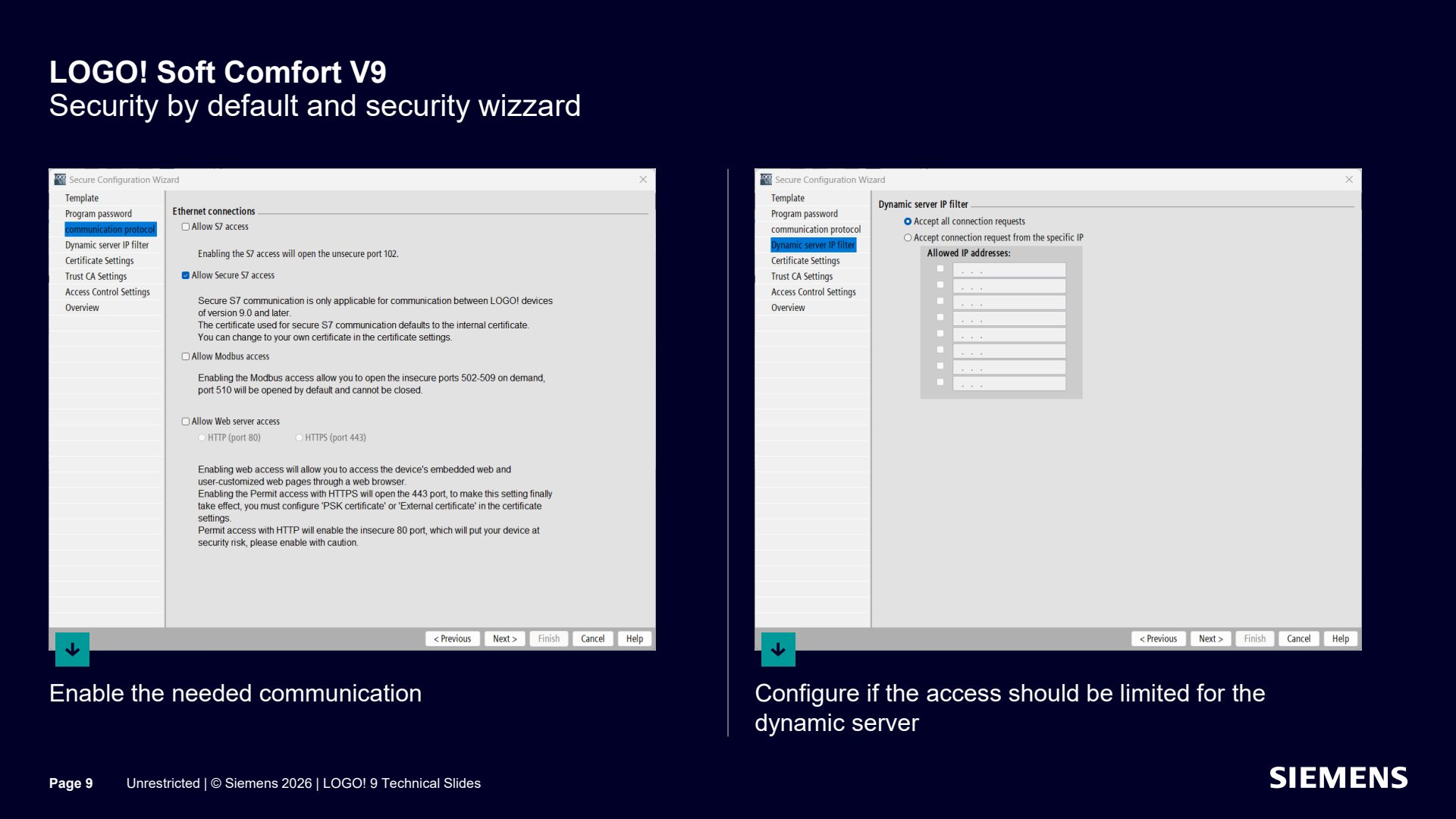

W kolejnym kroku włączasz potrzebną komunikację i decydujesz, czy dostęp ma być ograniczony dla serwera dynamicznego.

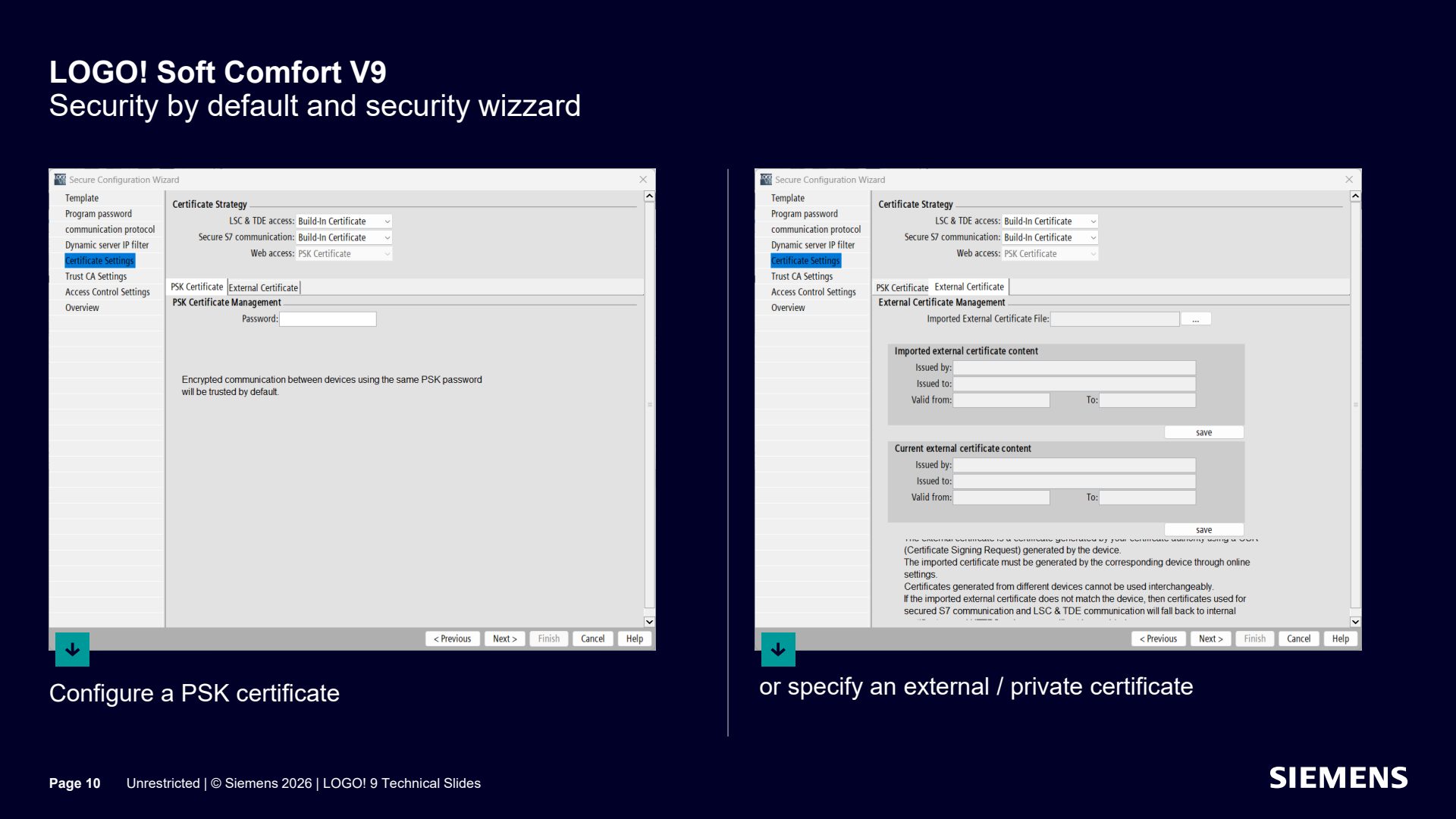

Następnie konfigurujesz certyfikat PSK albo wskazujesz własny lub zewnętrzny certyfikat, zależnie od wymagań Twojej instalacji.

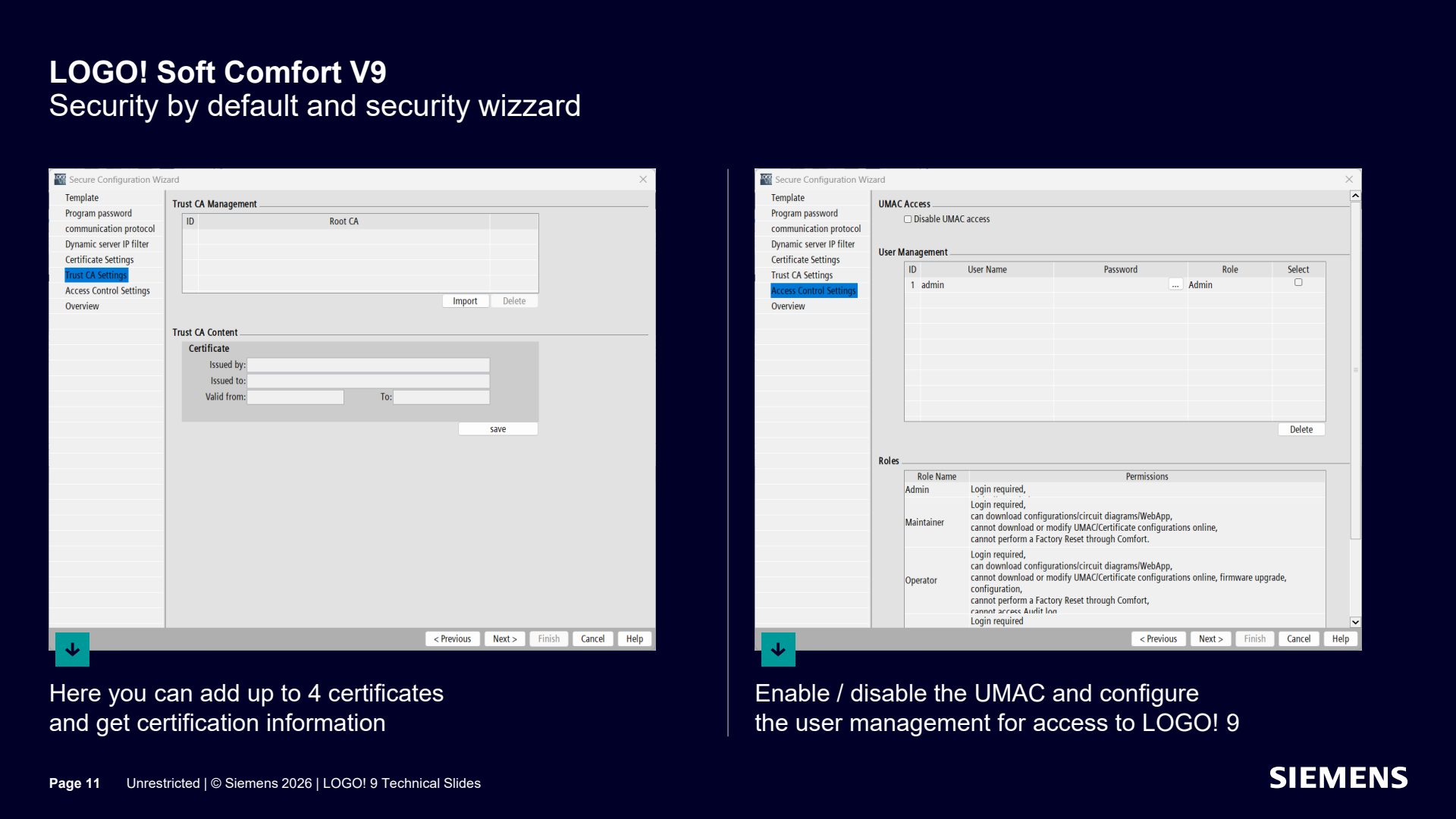

Możesz dodać do czterech certyfikatów i sprawdzić informacje o certyfikacji. W tym samym miejscu włączasz lub wyłączasz UMAC i konfigurujesz zarządzanie użytkownikami dostępem do LOGO! 9.

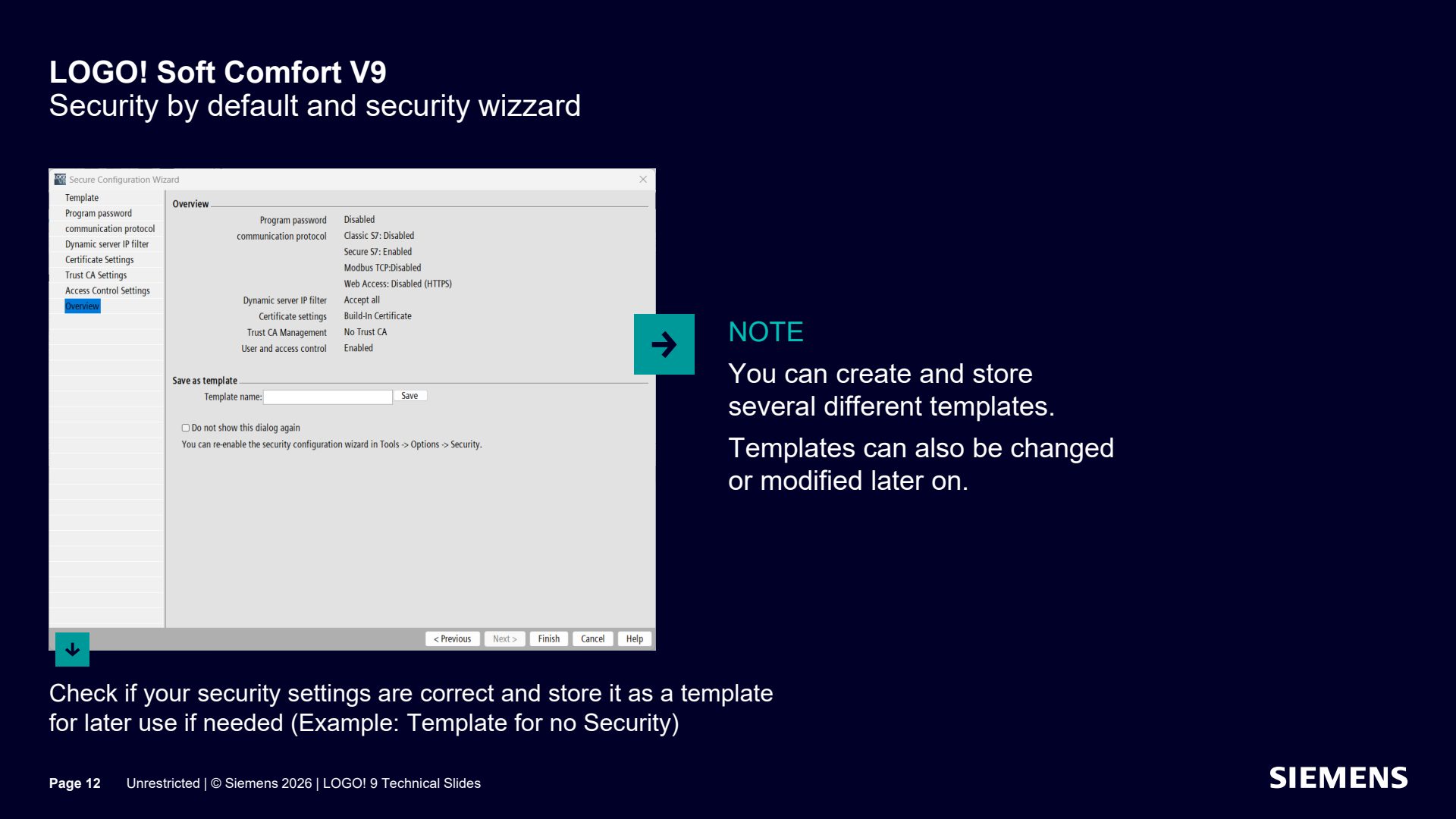

Na koniec sprawdzasz, czy ustawienia bezpieczeństwa są poprawne, i zapisujesz je jako szablon do późniejszego użycia. Możesz utworzyć i przechowywać kilka różnych szablonów (np. szablon bez zabezpieczeń) oraz później je modyfikować.
Pobieranie programu i konfiguracja online/offline
LOGO! Soft Comfort V9 porządkuje też pobieranie programu oraz konfigurację ustawień w trybie online i offline.

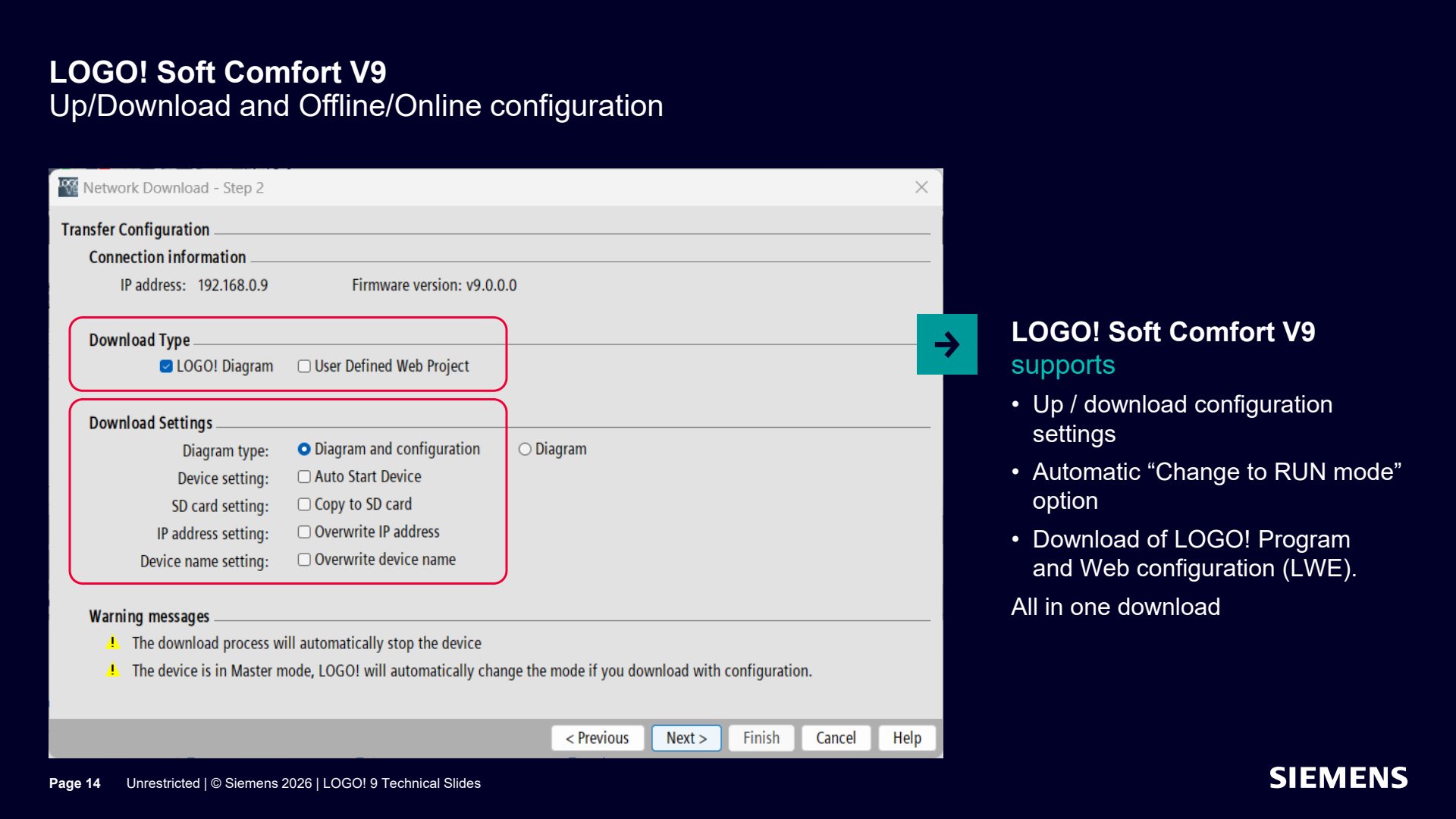

Oprogramowanie obsługuje pobieranie i wysyłanie (up/download) ustawień konfiguracyjnych, automatyczną opcję przejścia w tryb RUN po pobraniu oraz pobranie programu LOGO! i konfiguracji stron WWW (LWE) w ramach jednego pobrania.

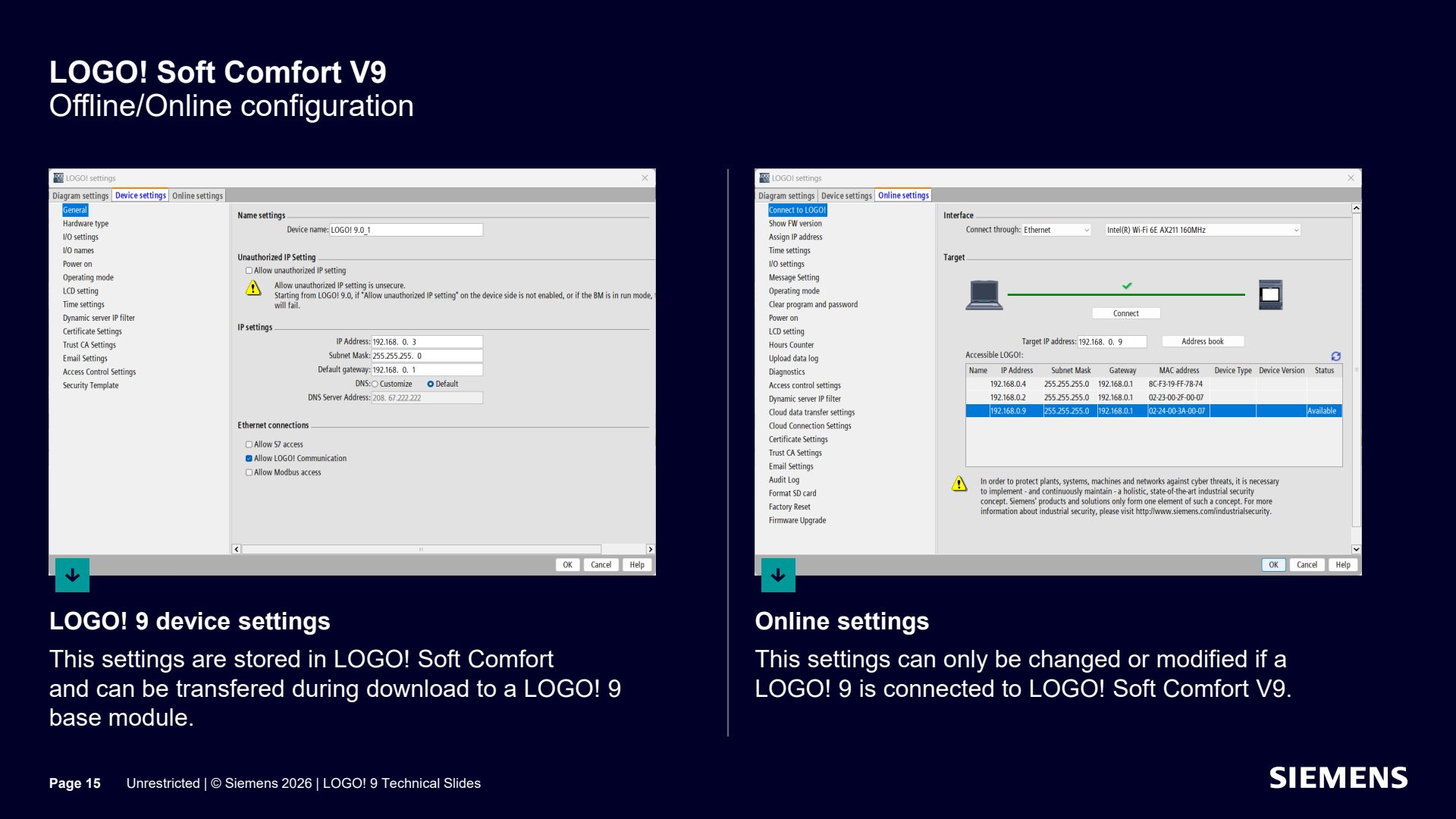

Ustawienia urządzenia LOGO! 9 są przechowywane w LOGO! Soft Comfort i mogą zostać przeniesione do modułu bazowego podczas pobierania. Ustawienia online można zmieniać tylko wtedy, gdy LOGO! 9 jest połączone z LOGO! Soft Comfort V9.
Komunikaty LCD w LOGO! 9
LOGO! 9 wprowadza nowy sposób pracy z komunikatami na wyświetlaczu LCD.

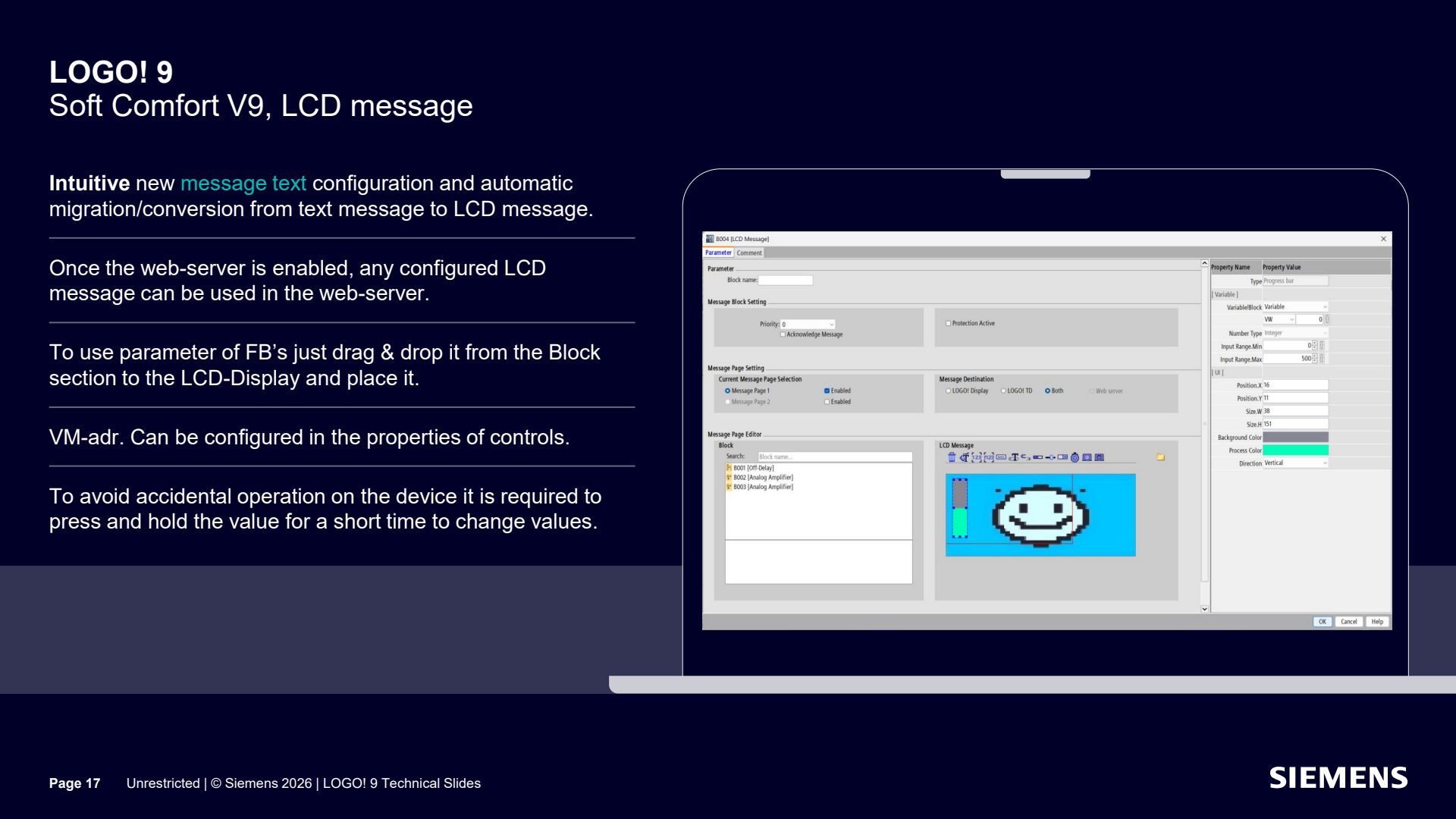

Konfiguracja komunikatów tekstowych jest teraz bardziej intuicyjna, a istniejące komunikaty są automatycznie migrowane i konwertowane z formatu text message do komunikatu LCD. Po włączeniu serwera WWW każdy skonfigurowany komunikat LCD można wykorzystać na stronie. Parametry bloków funkcyjnych dodajesz na wyświetlacz metodą przeciągnij i upuść, adres VM ustawiasz we właściwościach kontrolek, a aby zmienić wartość na urządzeniu, trzeba ją na chwilę przytrzymać - co zapobiega przypadkowej obsłudze.
Rozszerzony format danych i liczby zmiennoprzecinkowe
Kolejną nowością jest rozszerzony format danych w LOGO! 9.

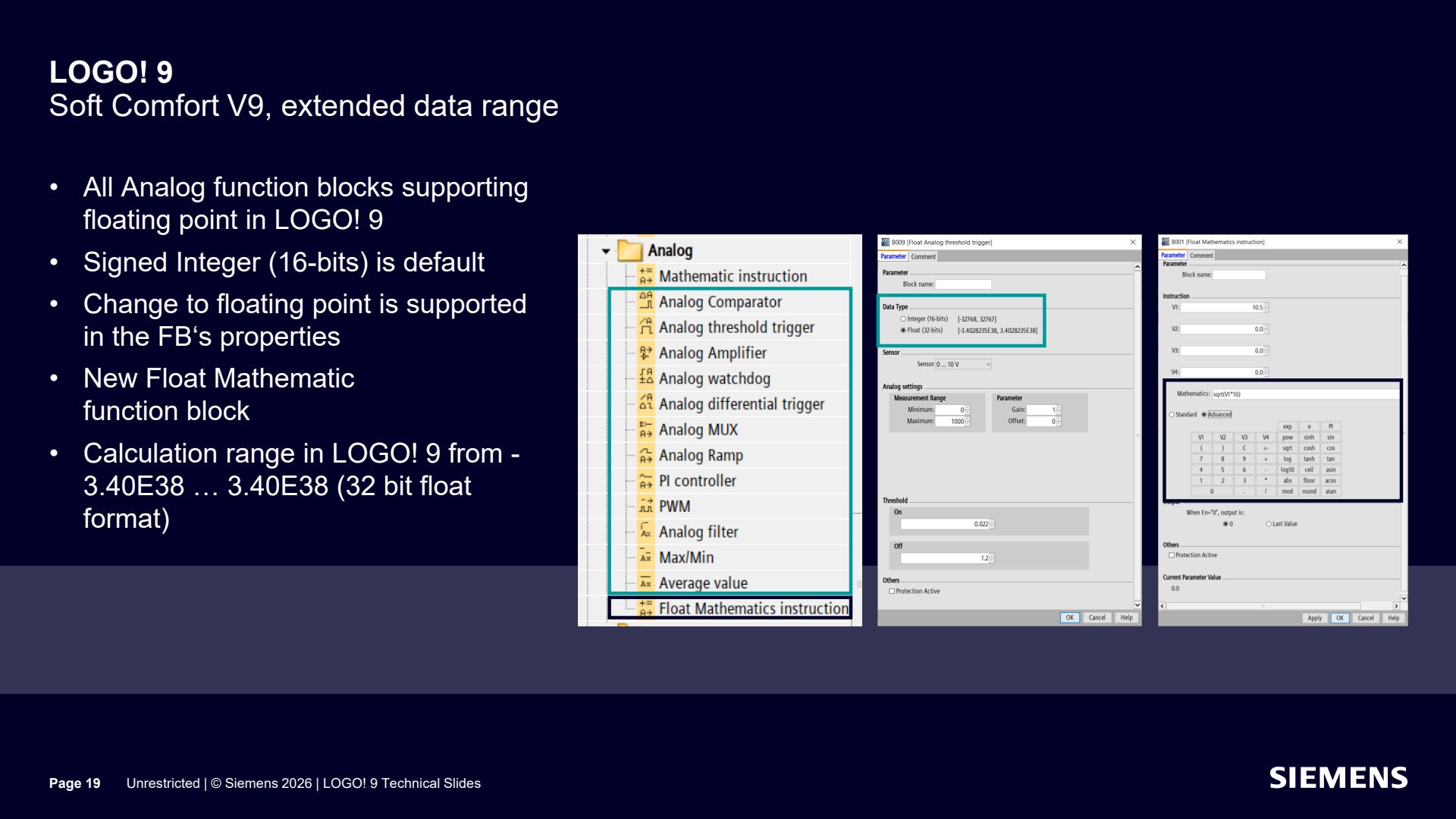

Wszystkie analogowe bloki funkcyjne obsługują w LOGO! 9 liczby zmiennoprzecinkowe. Domyślnym formatem jest 16-bitowa liczba całkowita ze znakiem, a przejście na format zmiennoprzecinkowy ustawia się we właściwościach bloku. Dodano nowy blok Float Mathematic, a zakres obliczeń mieści się od -3,40E38 do 3,40E38 (32-bitowy format zmiennoprzecinkowy).
Rozszerzona rozdzielczość analogowa
LOGO! 9 pozwala też dostosować rozdzielczość analogową do potrzeb aplikacji.

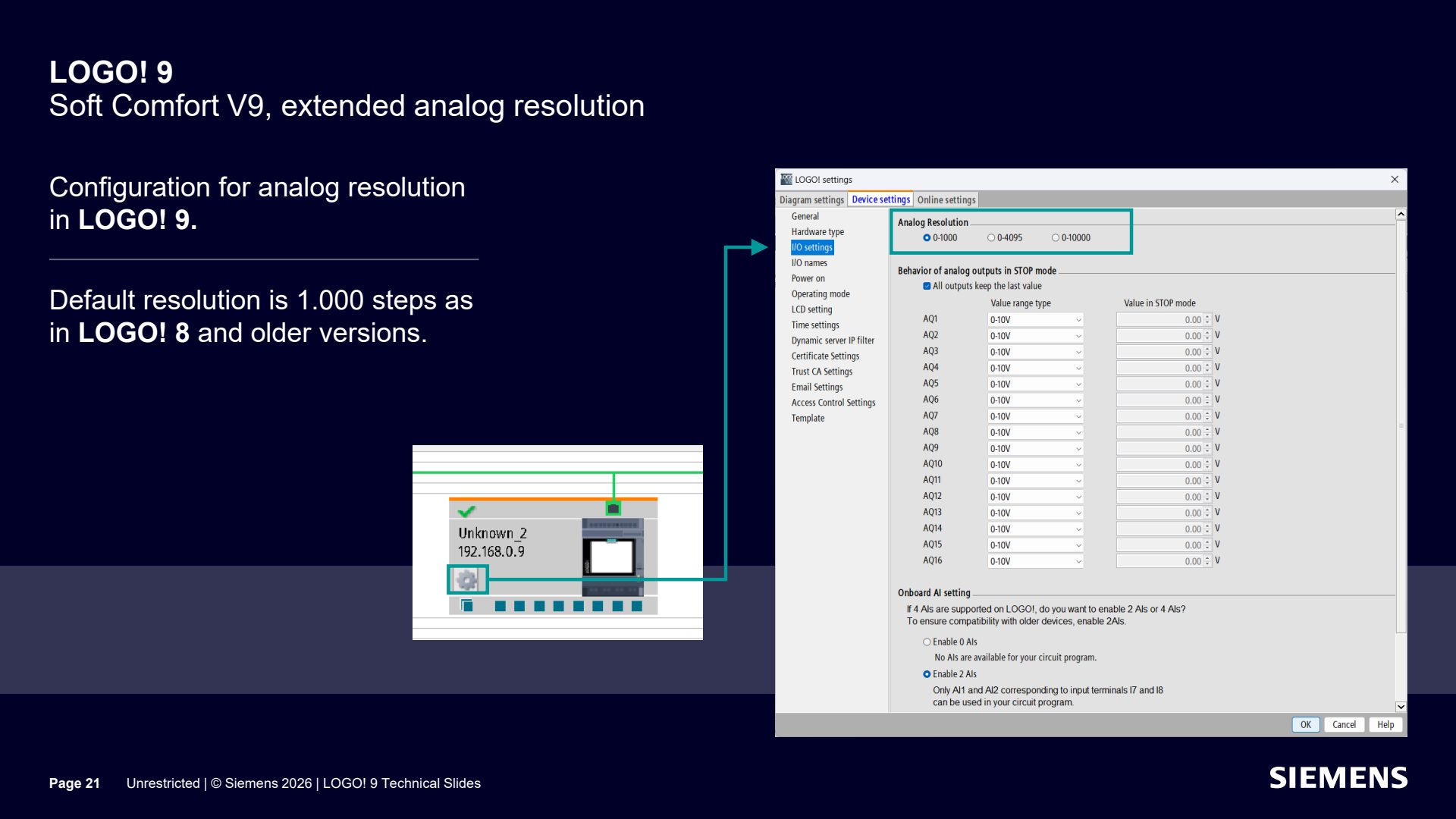

Rozdzielczość analogową konfiguruje się w ustawieniach LOGO! 9. Domyślnie ustawione jest 1000 kroków - tak jak w LOGO! 8 i starszych wersjach, co ułatwia migrację istniejących projektów.

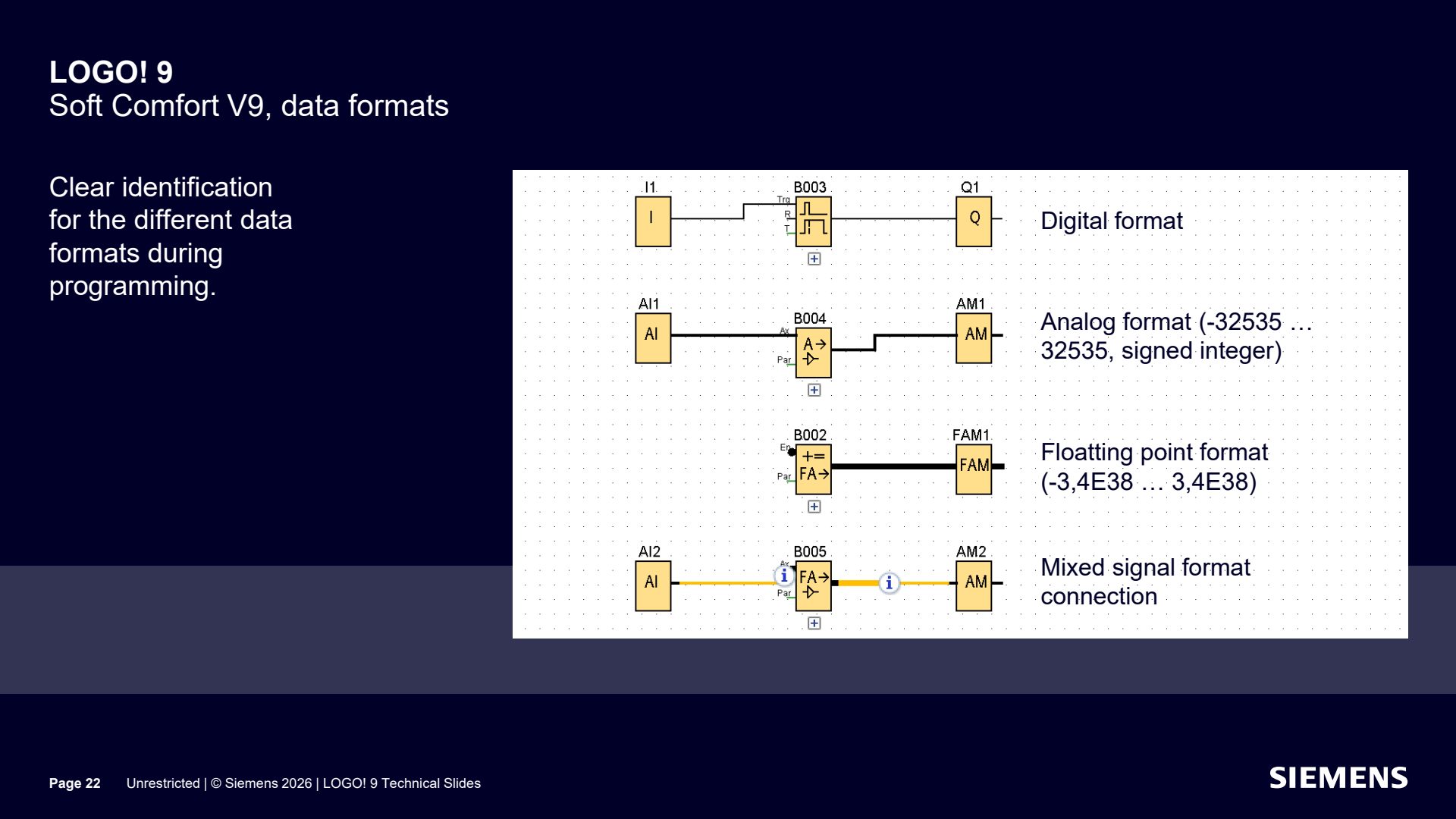

Podczas programowania poszczególne formaty danych są czytelnie oznaczone: format cyfrowy, analogowy (-32535 do 32535, liczba całkowita ze znakiem), zmiennoprzecinkowy (-3,4E38 do 3,4E38) oraz połączenie sygnałów mieszanych.
Plik dziennika audytu (logfile)
LOGO! 9 zyskuje również dziennik zdarzeń (logfile).

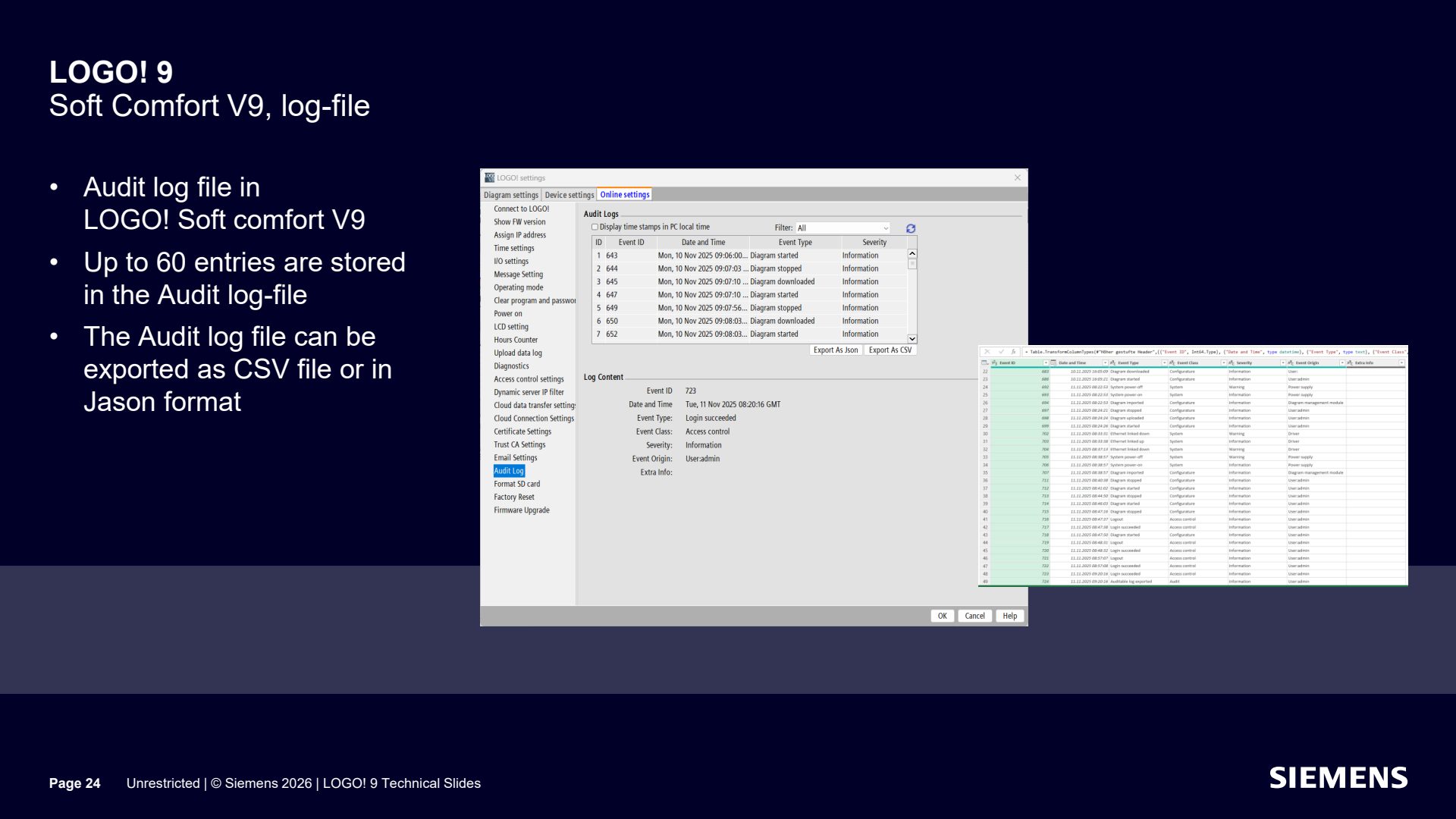

W LOGO! Soft Comfort V9 dostępny jest plik audytu (Audit log), który przechowuje do 60 wpisów. Dziennik można wyeksportować do pliku CSV lub w formacie JSON.

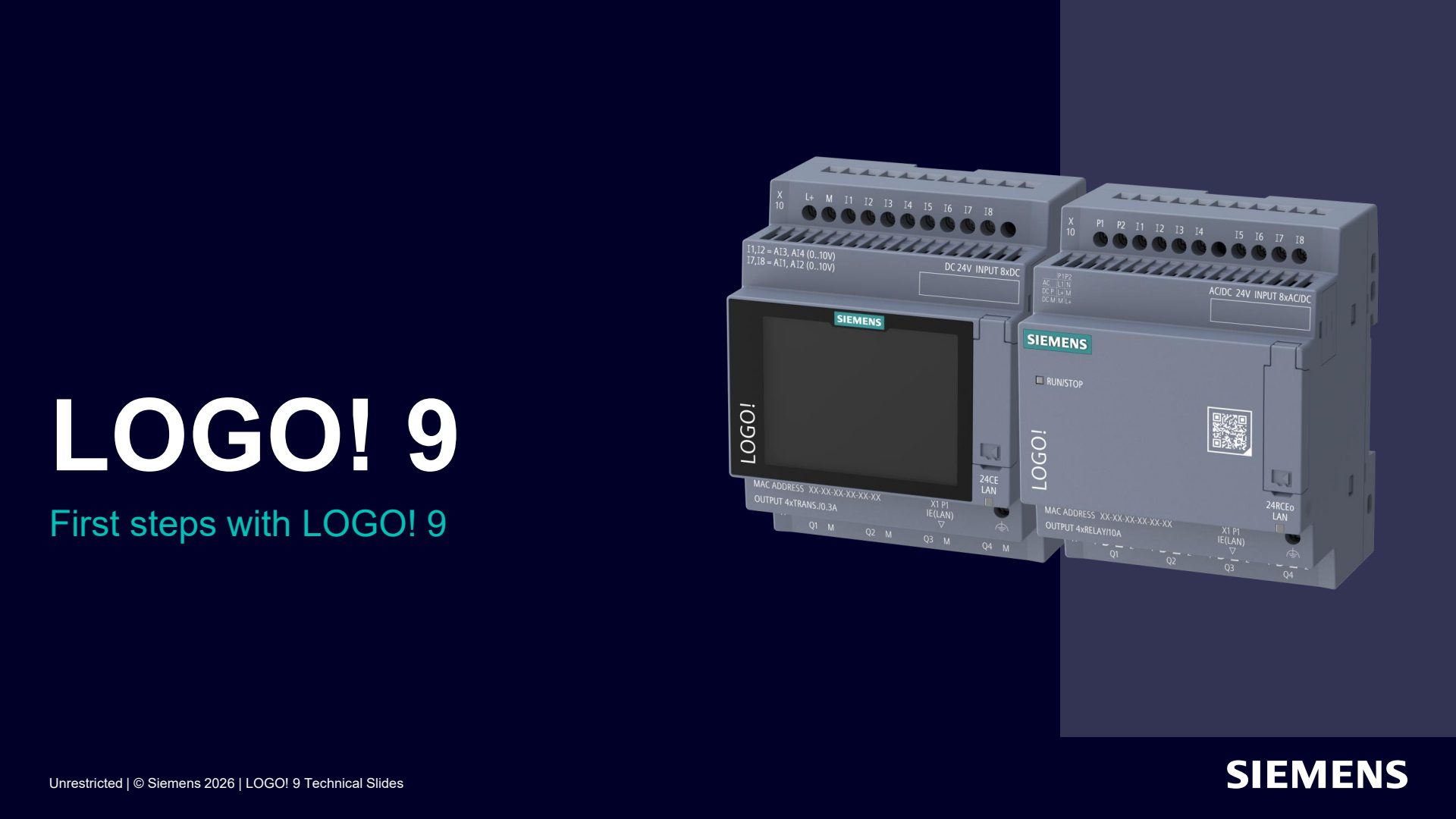

Pierwsze kroki z LOGO! 9
Zanim zaczniesz pracę z LOGO! 9, warto poznać pierwsze kroki konfiguracji.

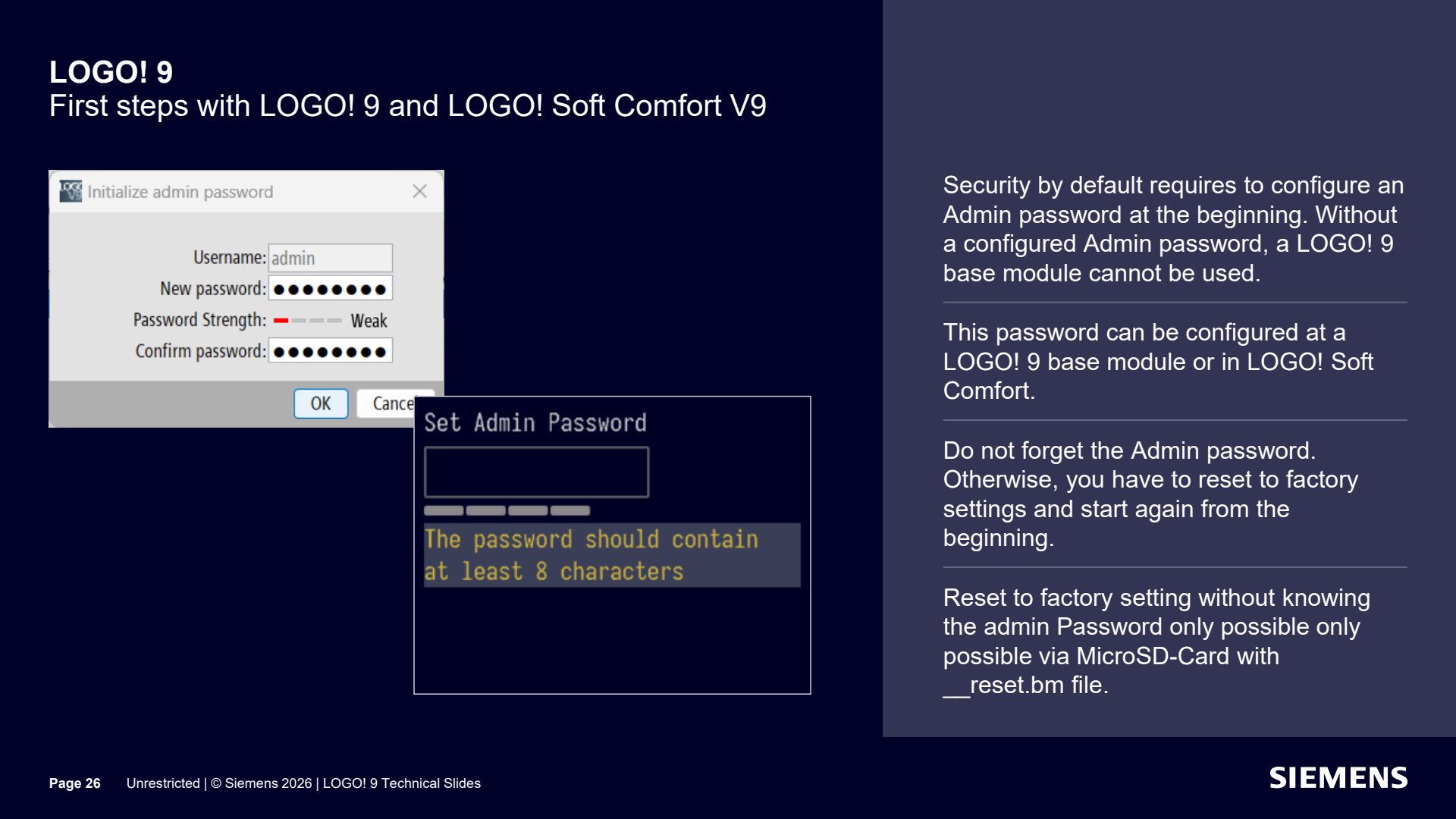

Security by default wymaga skonfigurowania hasła administratora na początku - możesz to zrobić na module bazowym LOGO! 9 lub w LOGO! Soft Comfort. Nie zapomnij tego hasła: bez niego reset do ustawień fabrycznych jest możliwy wyłącznie przez kartę MicroSD z plikiem __reset.bm.
Obsługa karty MicroSD w LOGO! 9
Nowością w obsłudze jest praca z kartą MicroSD bezpośrednio w urządzeniu.

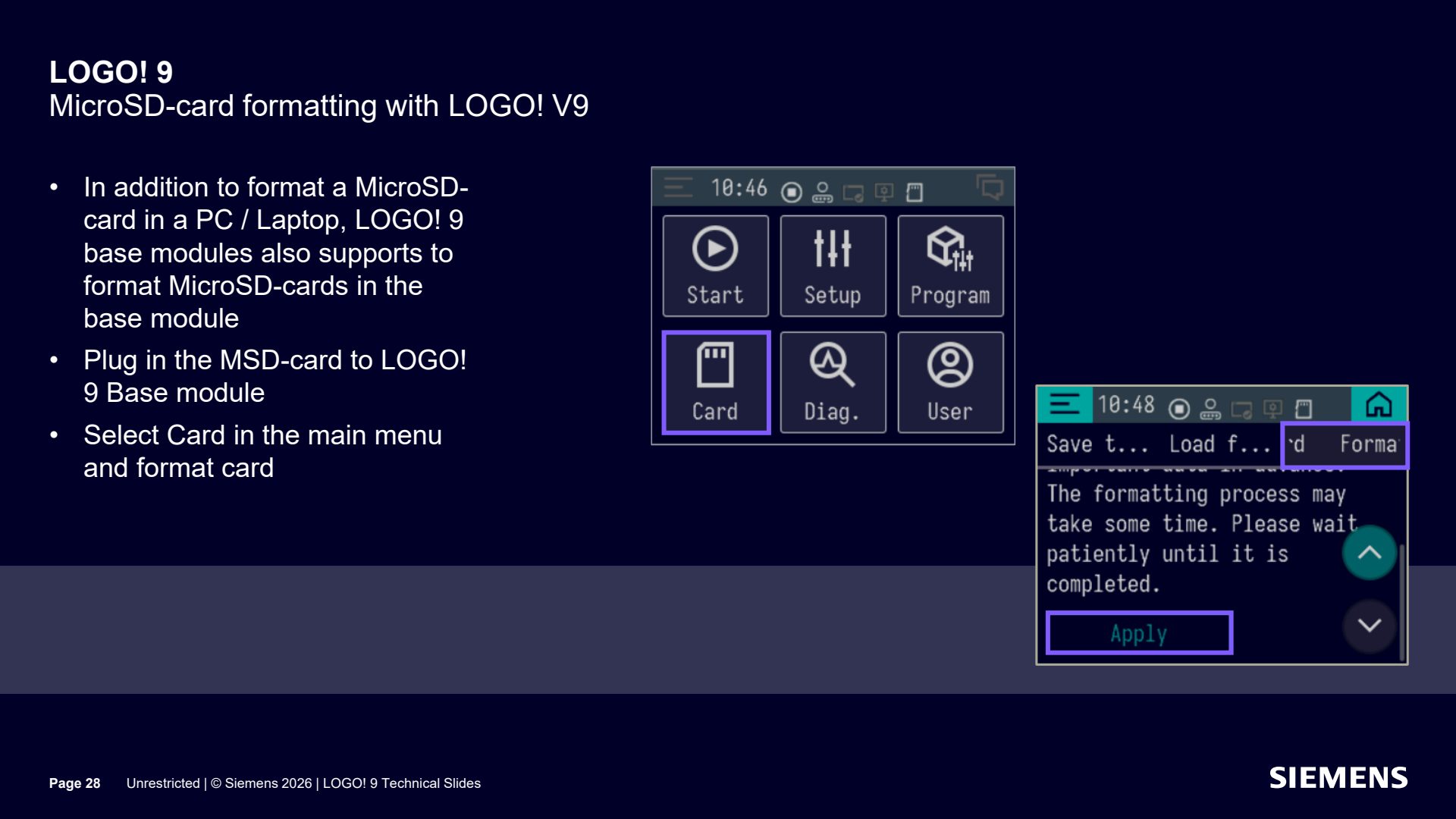

Oprócz formatowania karty MicroSD na komputerze, moduły bazowe LOGO! 9 pozwalają sformatować ją bezpośrednio w urządzeniu. Wystarczy włożyć kartę do modułu bazowego, wybrać pozycję „Card” w menu głównym i sformatować kartę.
Projektowanie stron WWW (LWE) dla LOGO! 9
Dużą zmianą jest zintegrowane projektowanie stron WWW dla LOGO! 9.

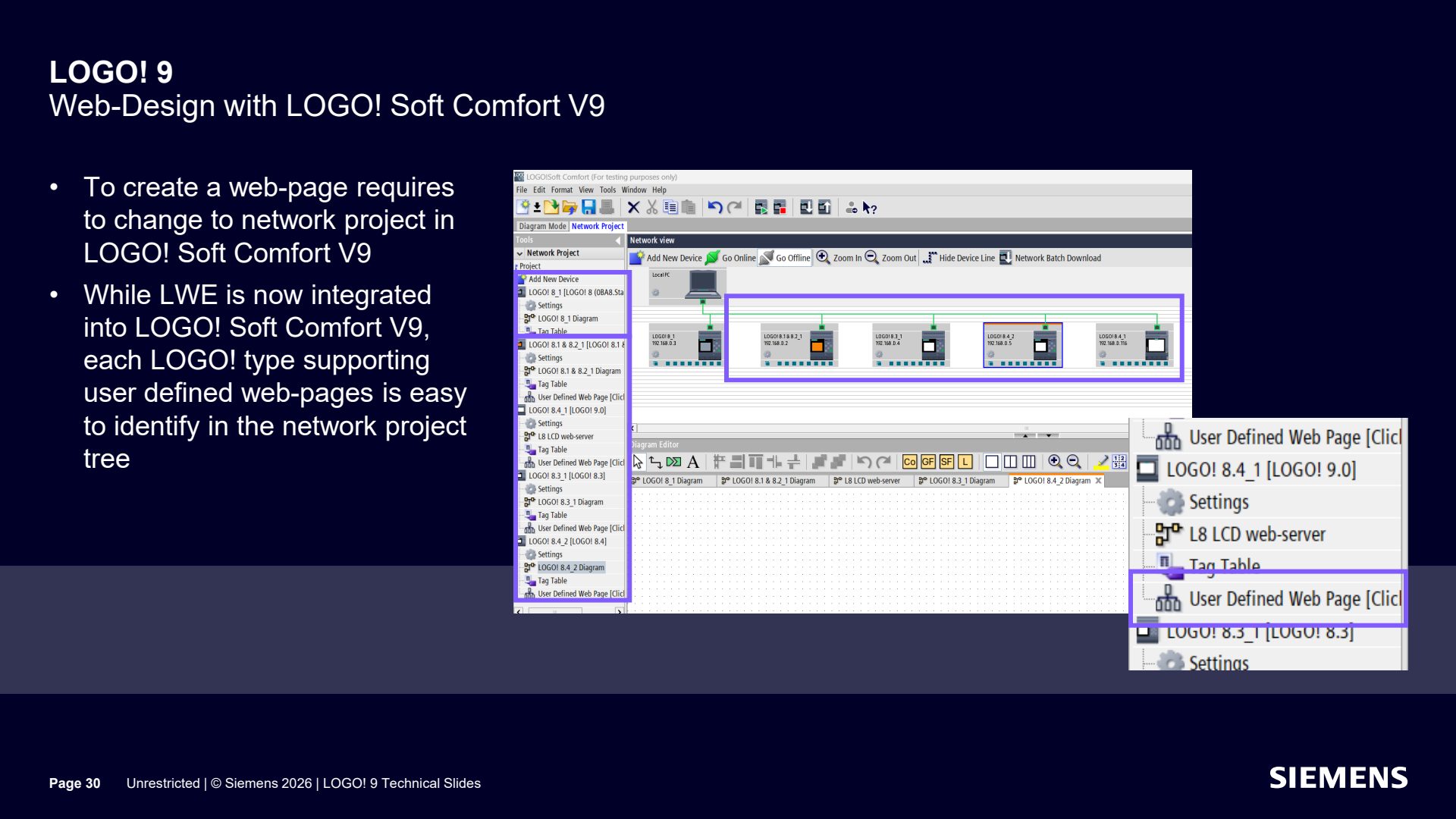

Utworzenie strony WWW wymaga przejścia do projektu sieciowego w LOGO! Soft Comfort V9. Dzięki integracji LWE z oprogramowaniem każdy typ LOGO! obsługujący własne strony WWW łatwo rozpoznasz w drzewie projektu sieciowego.

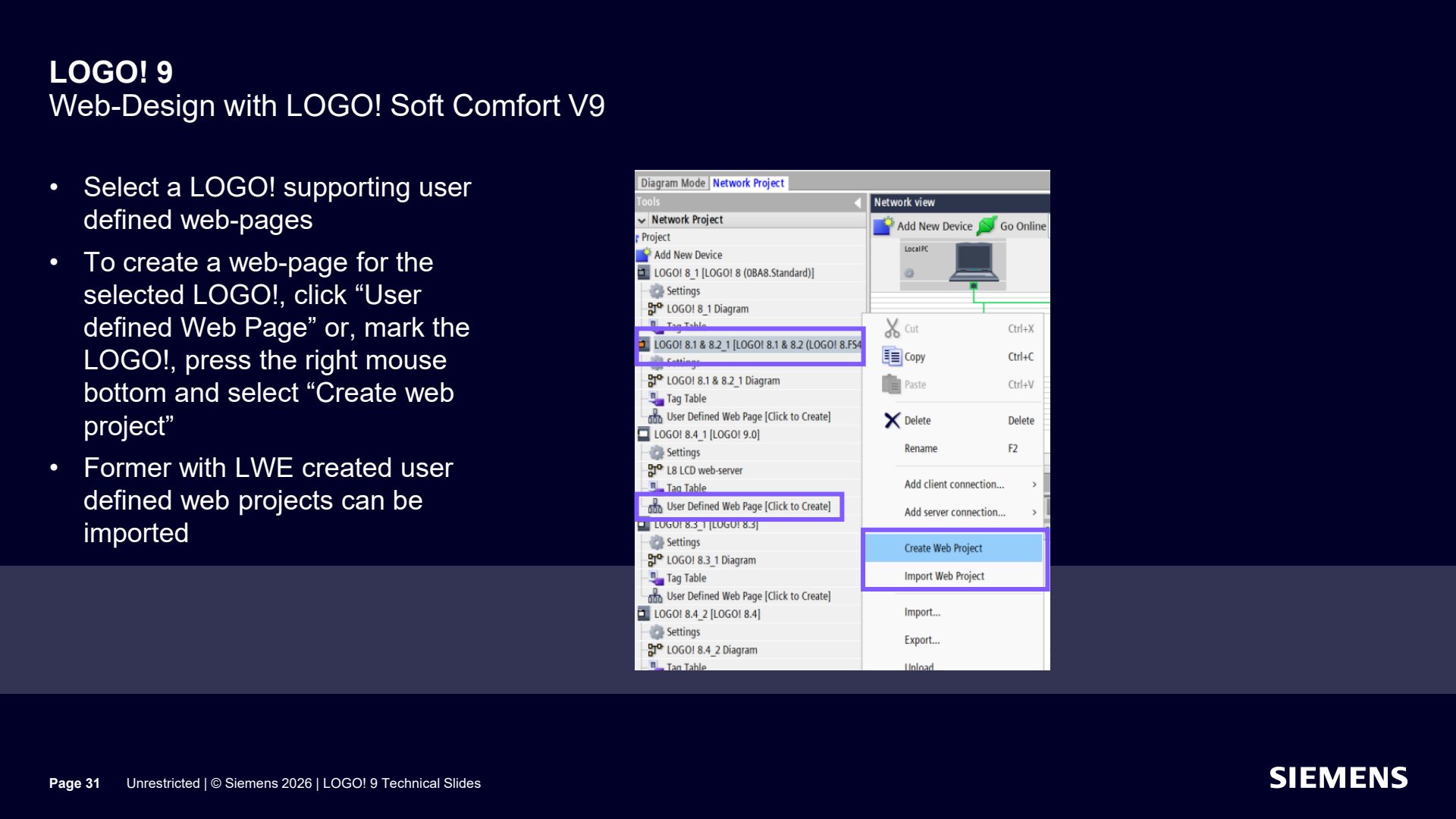

Wybierasz LOGO! obsługujący własne strony WWW i tworzysz stronę przyciskiem „User defined Web Page” albo klikając LOGO! prawym przyciskiem myszy i wybierając „Create web project”. Wcześniej utworzone projekty LWE można zaimportować.

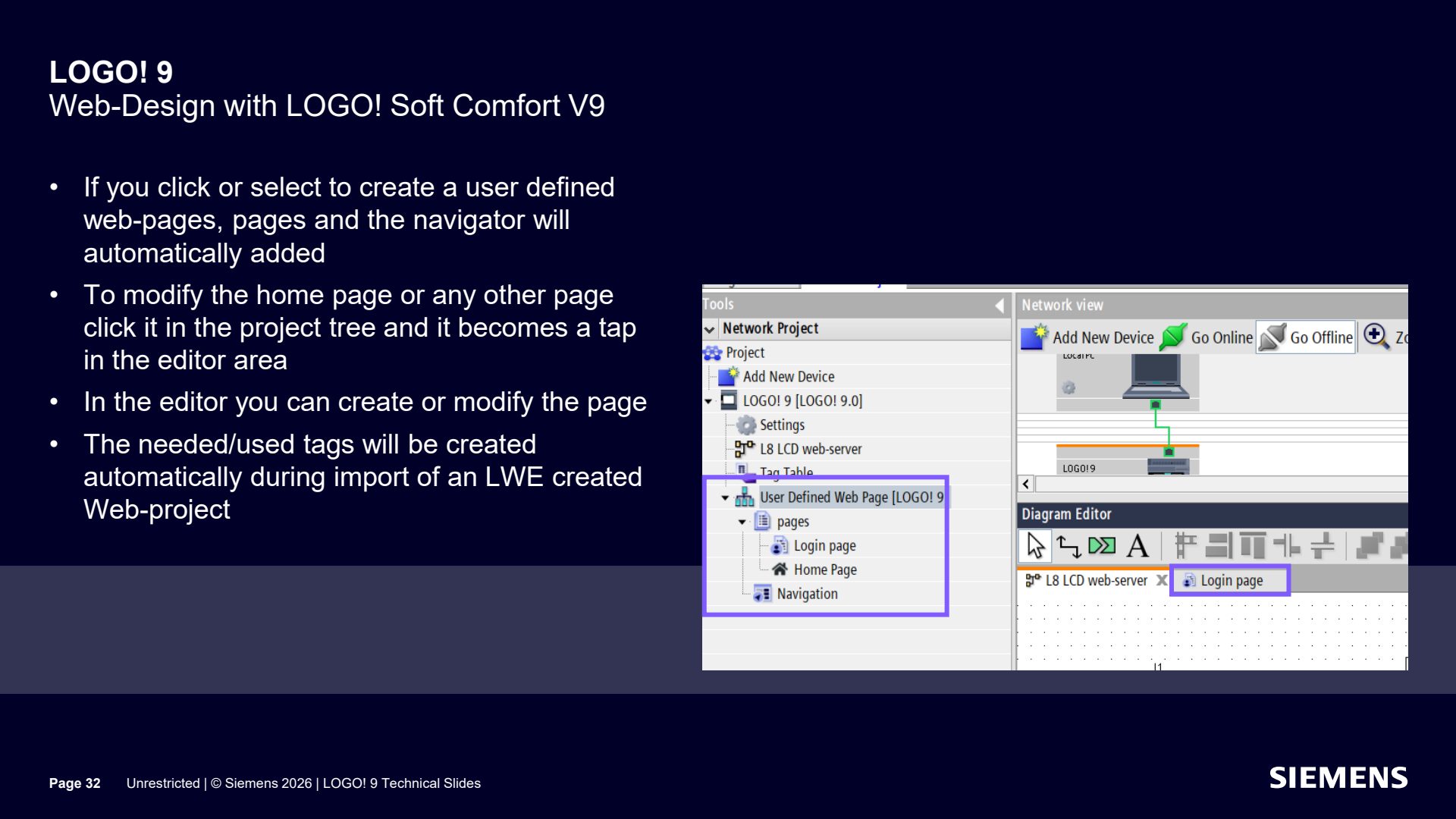

Po utworzeniu strony użytkownika strony i nawigator dodawane są automatycznie. Aby zmodyfikować stronę główną lub dowolną inną, klikasz ją w drzewie projektu i otwiera się w edytorze. Potrzebne tagi są tworzone automatycznie podczas importu projektu z LWE.

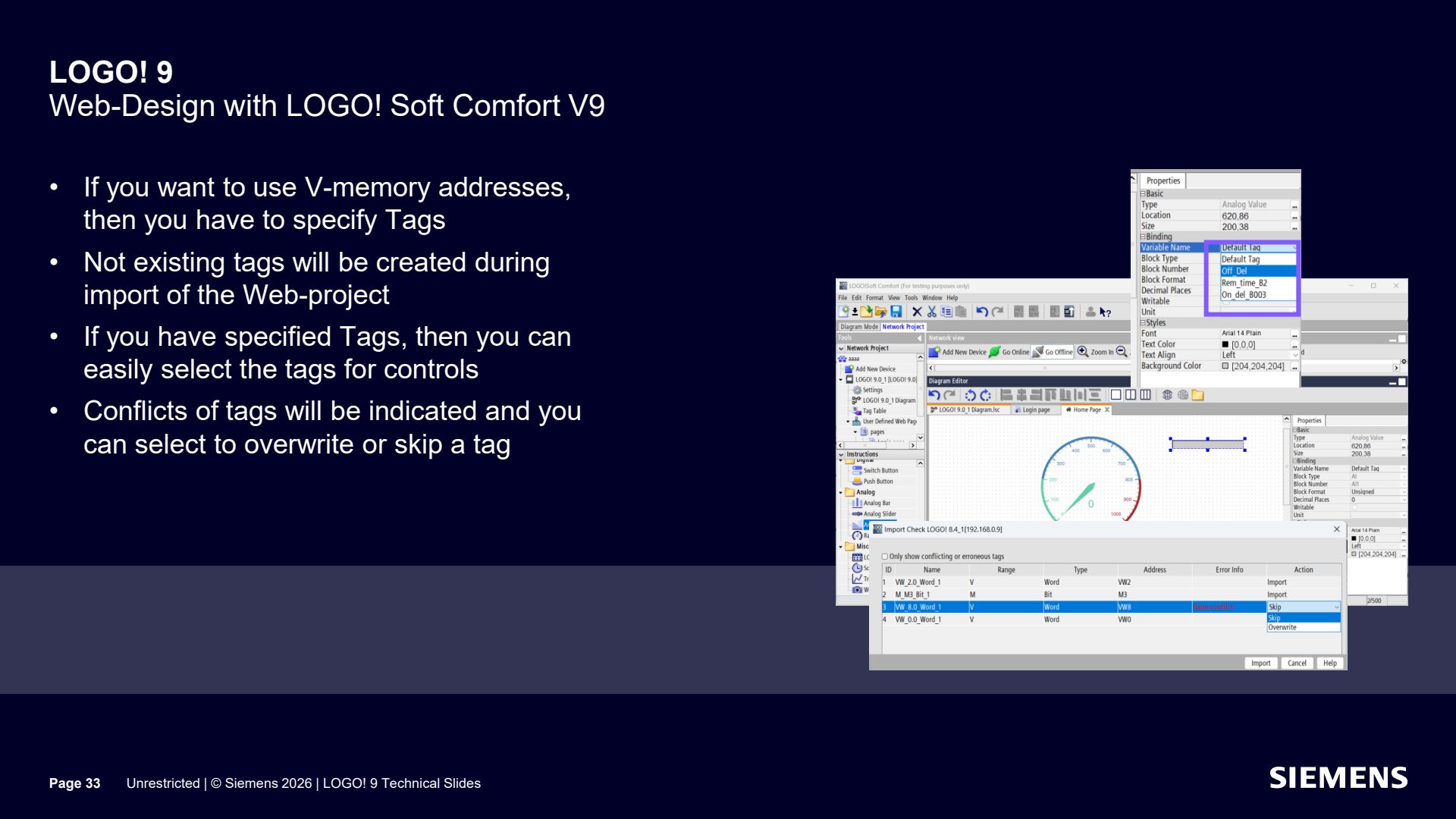

Jeśli chcesz używać adresów V-memory, musisz zdefiniować tagi. Nieistniejące tagi powstaną podczas importu projektu WWW. Mając zdefiniowane tagi, łatwo przypiszesz je do kontrolek, a konflikty tagów zostaną zasygnalizowane - możesz je nadpisać lub pominąć.

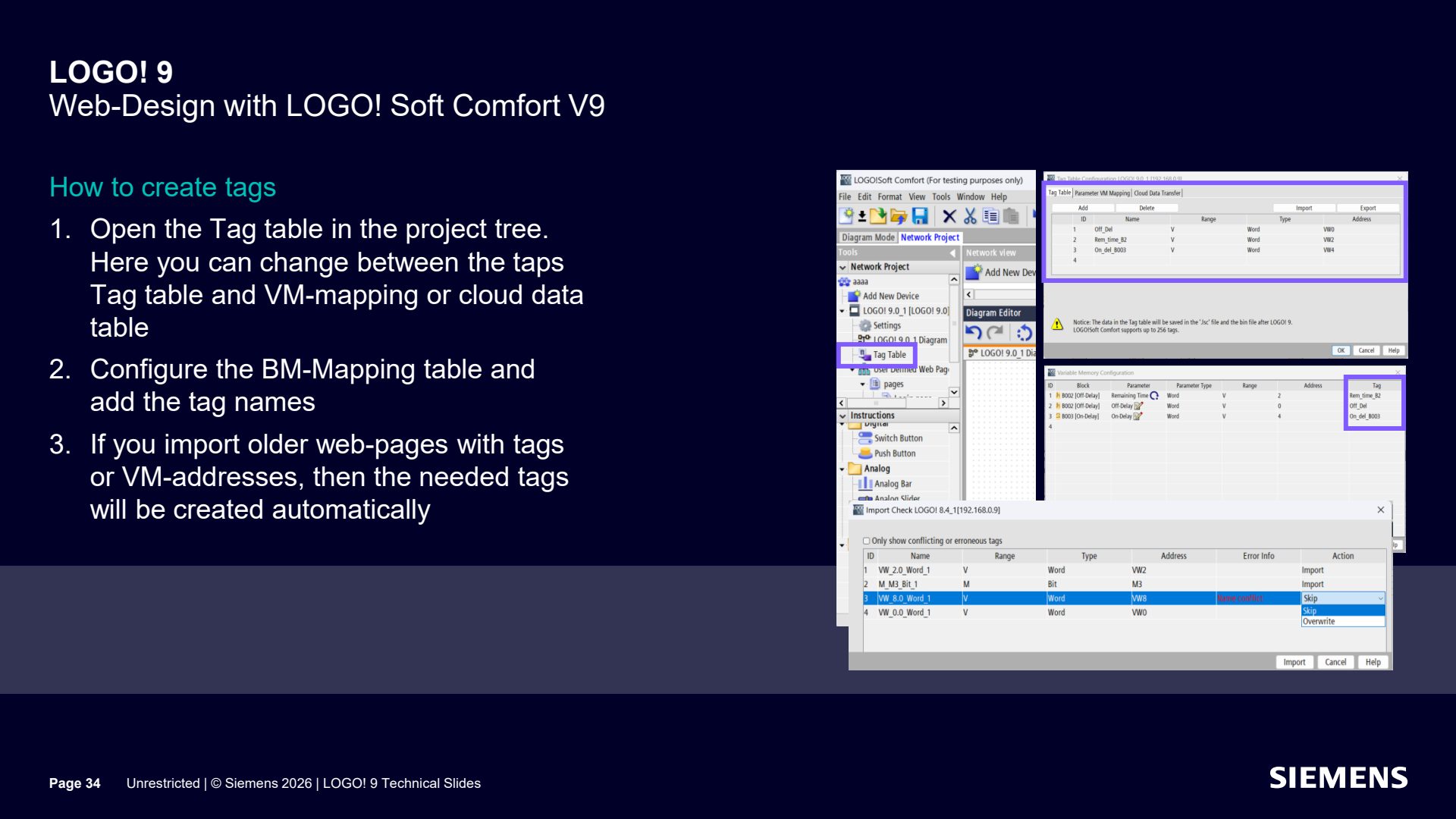

Tagi tworzysz w tabeli tagów w drzewie projektu, gdzie przełączasz się między zakładkami: tabela tagów, mapowanie VM oraz tabela danych chmurowych. Konfigurujesz tabelę mapowania i dodajesz nazwy tagów. Import starszych stron z tagami lub adresami VM automatycznie utworzy potrzebne tagi.

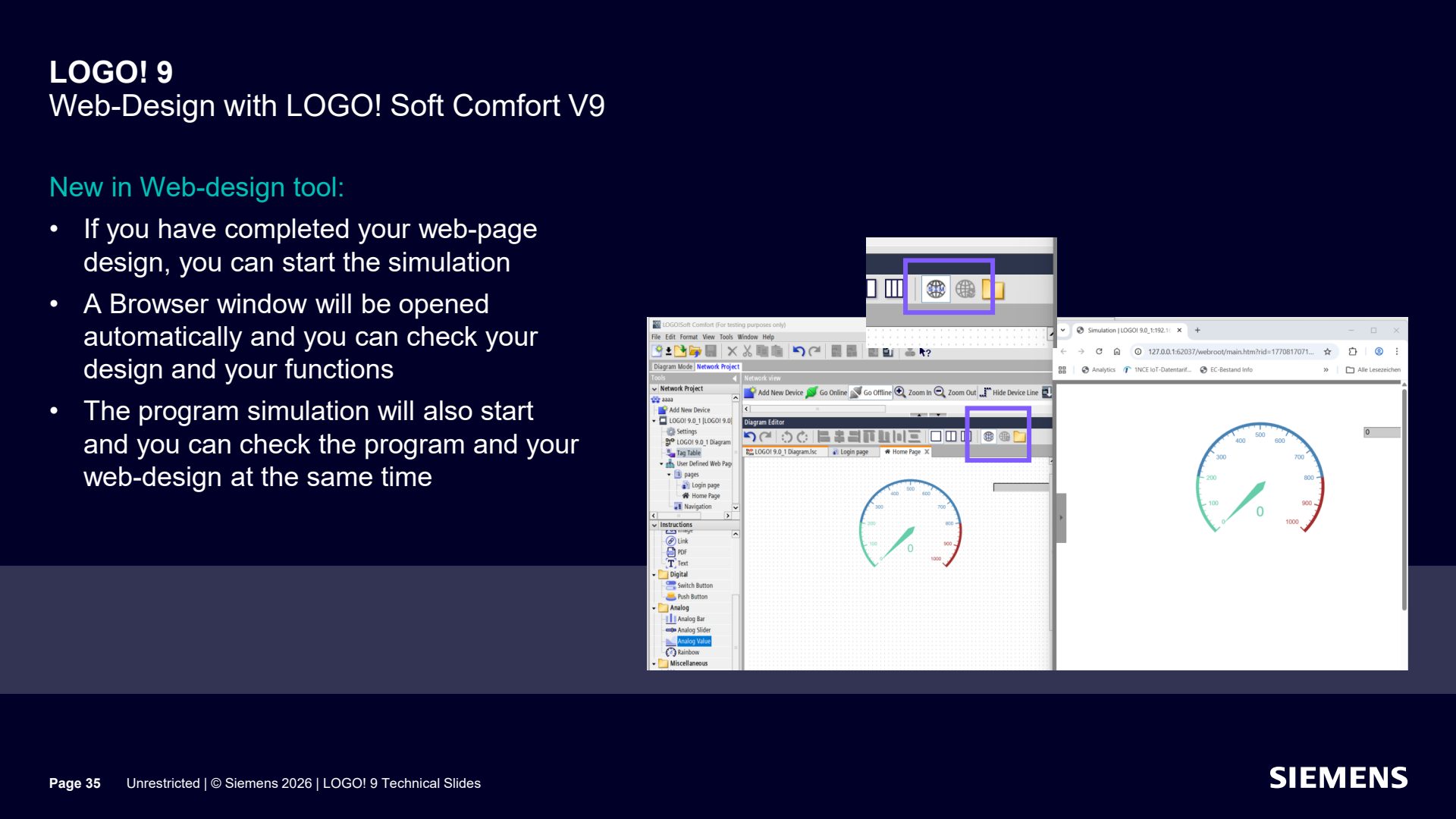

Nowością w narzędziu do projektowania stron jest symulacja. Po zakończeniu projektu możesz uruchomić symulację - automatycznie otworzy się okno przeglądarki, w którym sprawdzisz wygląd i działanie strony. Jednocześnie startuje symulacja programu, więc program i stronę WWW testujesz równolegle.

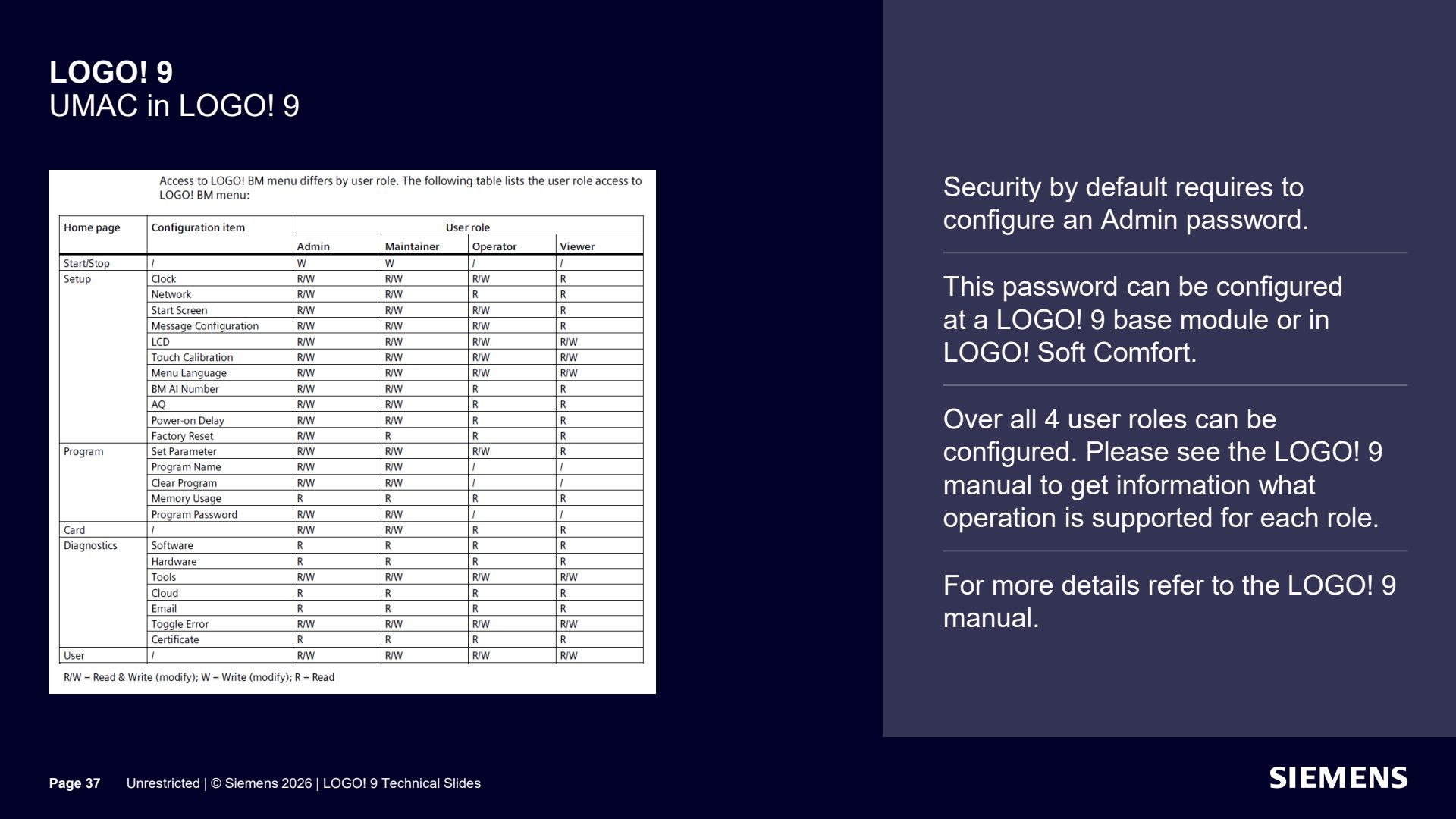

Kontrola dostępu użytkowników (UMAC)
LOGO! 9 wprowadza kontrolę dostępu użytkowników (UMAC).

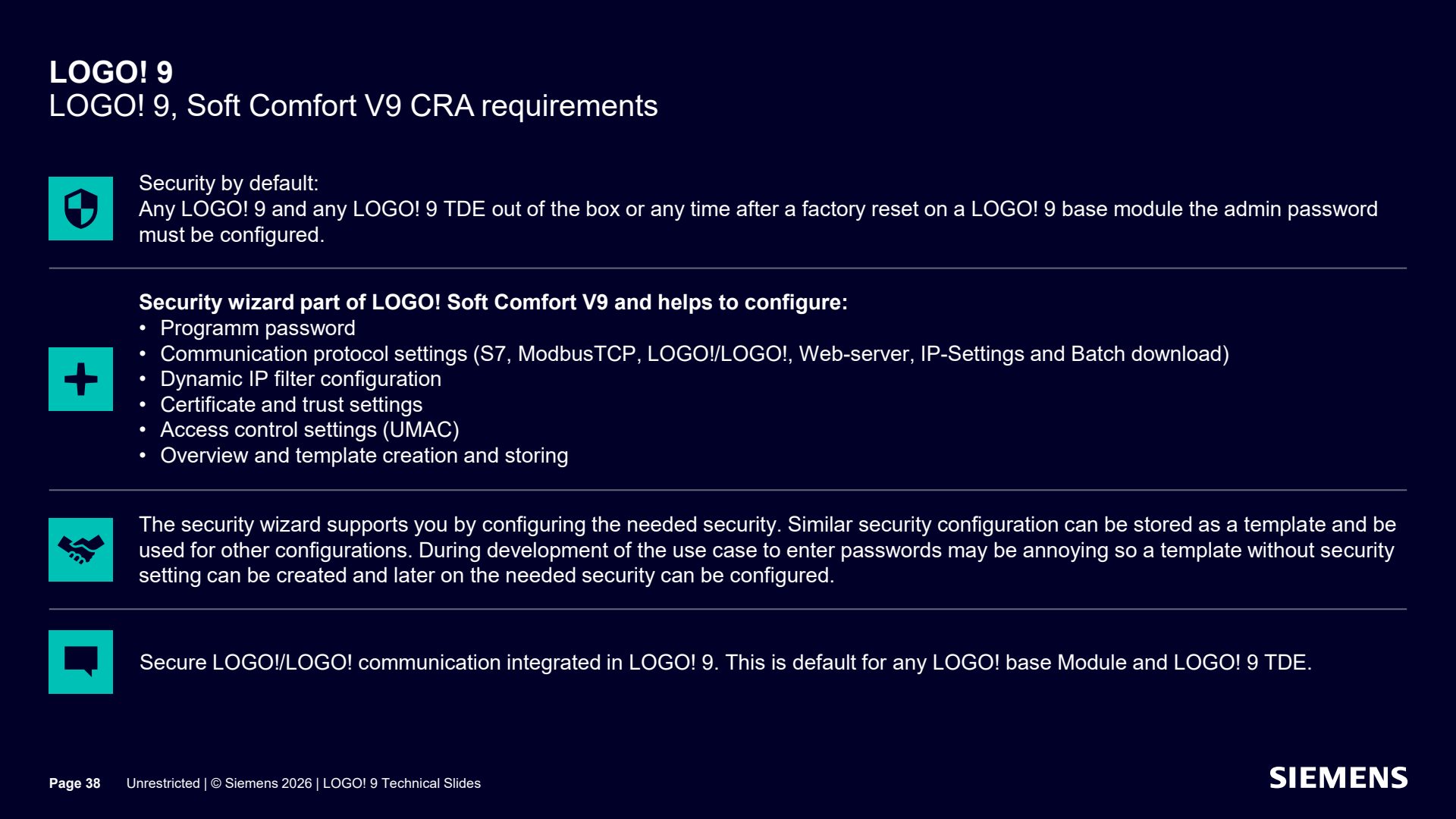

Security by default wymaga skonfigurowania hasła administratora, które ustawisz na module bazowym LOGO! 9 lub w LOGO! Soft Comfort. Łącznie można skonfigurować cztery role użytkowników - zakres operacji dostępnych dla każdej roli opisuje instrukcja LOGO! 9. Kreator bezpieczeństwa pomaga skonfigurować hasło programu, ustawienia protokołów komunikacyjnych (S7, Modbus TCP, LOGO!/LOGO!, serwer WWW, ustawienia IP i pobieranie wsadowe), dynamiczny filtr IP, certyfikaty i zaufanie oraz kontrolę dostępu UMAC. Bezpieczna komunikacja LOGO!/LOGO! jest domyślna dla wszystkich modułów bazowych i paneli TDE.
Te same wymagania wynikają ze zgodności z EU CRA. Konfigurację bezpieczeństwa można zapisać jako szablon i wykorzystać w innych projektach. Na czas tworzenia aplikacji, gdy ciągłe wpisywanie haseł bywa uciążliwe, można utworzyć szablon bez zabezpieczeń, a docelowe zabezpieczenia włączyć później. Szczegóły znajdziesz w instrukcji LOGO! 9.
Roadmapa LOGO! 9 i wygaszanie LOGO! 8
Na koniec spójrzmy na harmonogram wprowadzania LOGO! 9 i wygaszania LOGO! 8.

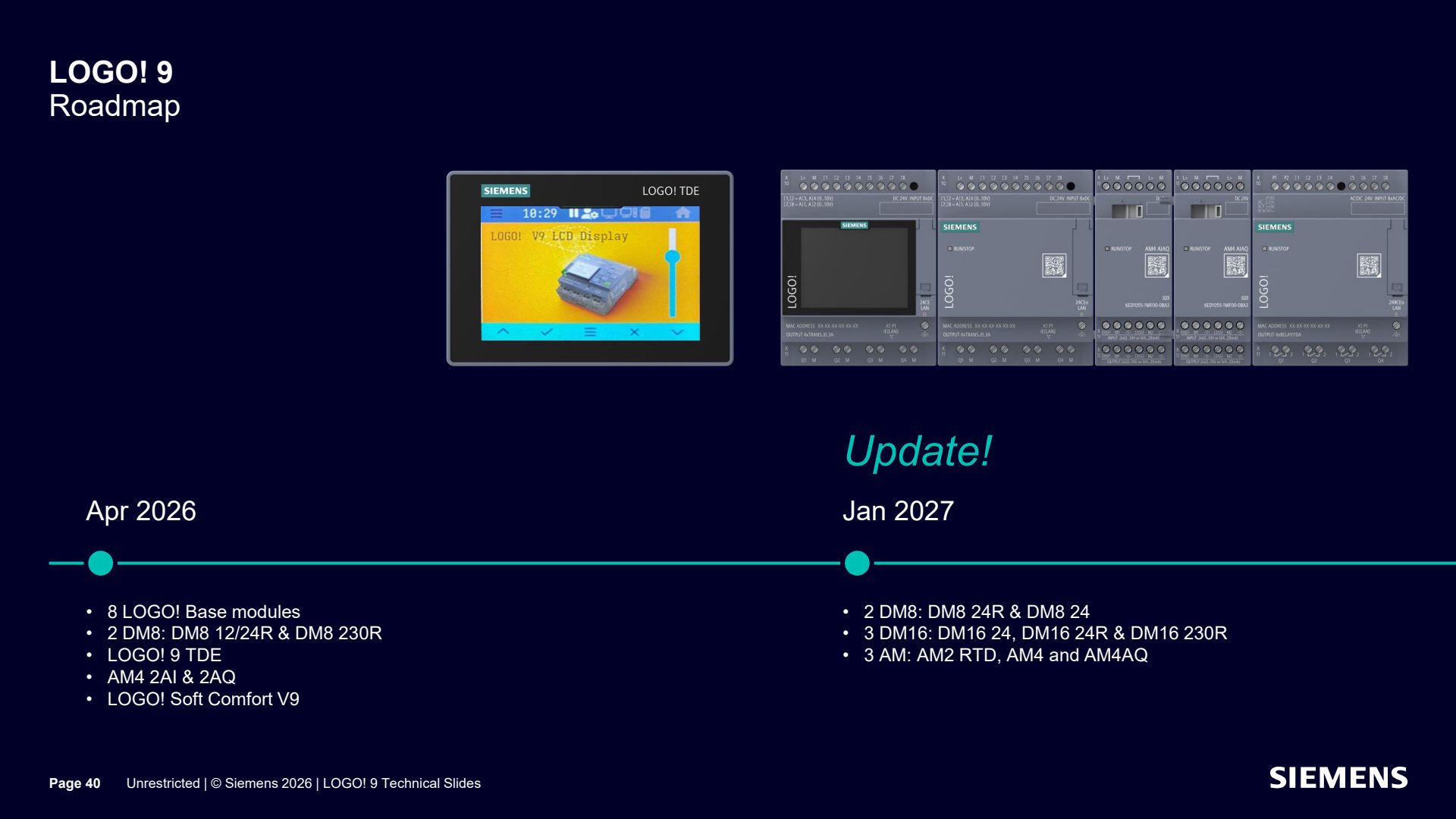

Premiera LOGO! 9 odbywa się w dwóch etapach. W kwietniu 2026 dostępne są: 8 modułów bazowych LOGO!, dwa moduły DM8 (DM8 12/24R i DM8 230R), panel LOGO! 9 TDE, moduł AM4 (2 AI i 2 AQ) oraz LOGO! Soft Comfort V9. W styczniu 2027 dojdą dwa moduły DM8 (DM8 24R i DM8 24), trzy moduły DM16 (DM16 24, DM16 24R i DM16 230R) oraz trzy moduły AM (AM2 RTD, AM4 i AM4AQ).

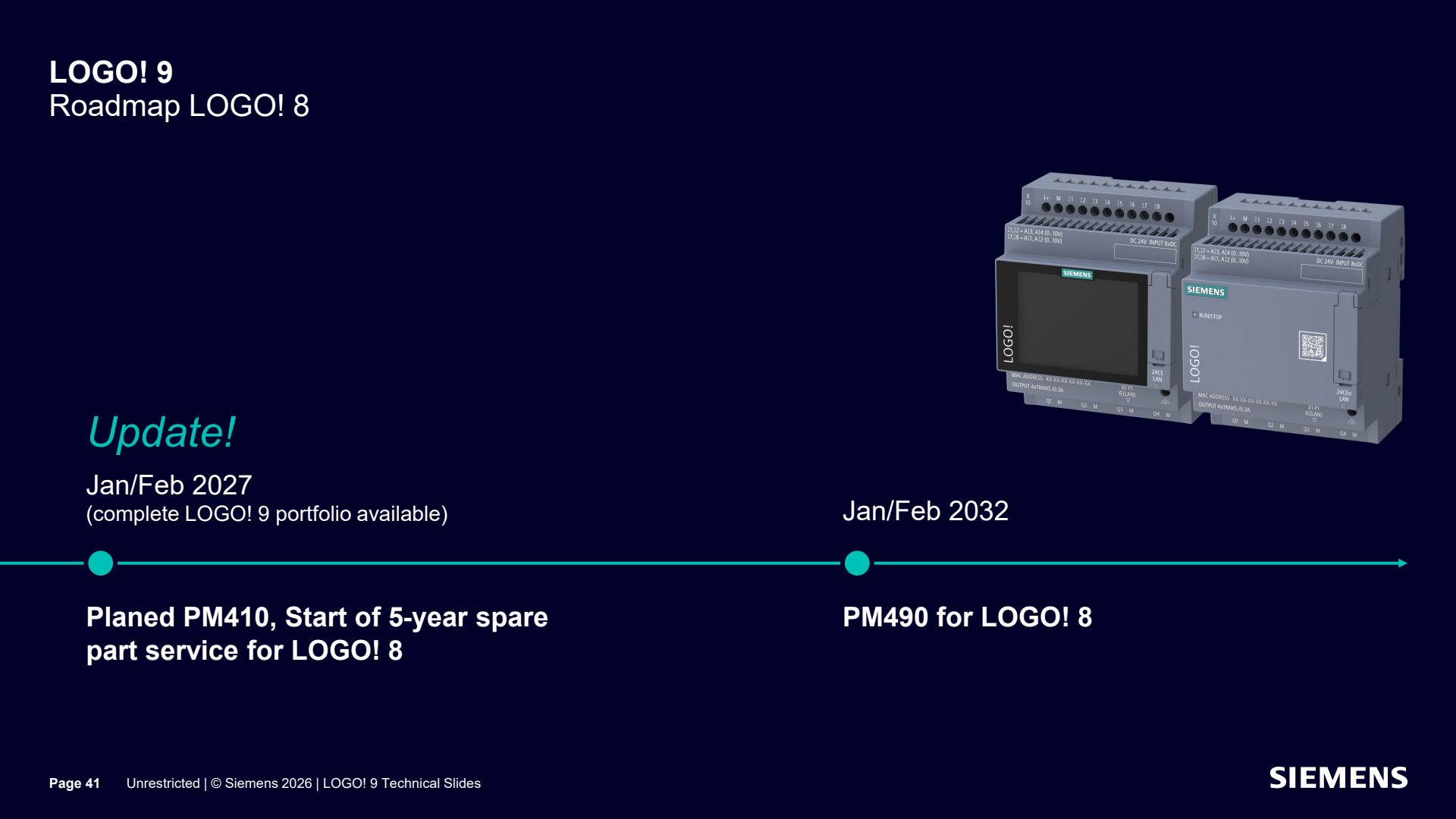

Zaplanowano również wygaszanie LOGO! 8. Na styczeń/luty 2027 przewidziano PM410 i start pięcioletniego serwisu części zamiennych, a na styczeń/luty 2032 - PM490 dla LOGO! 8, kiedy dostępne będzie już pełne portfolio LOGO! 9.

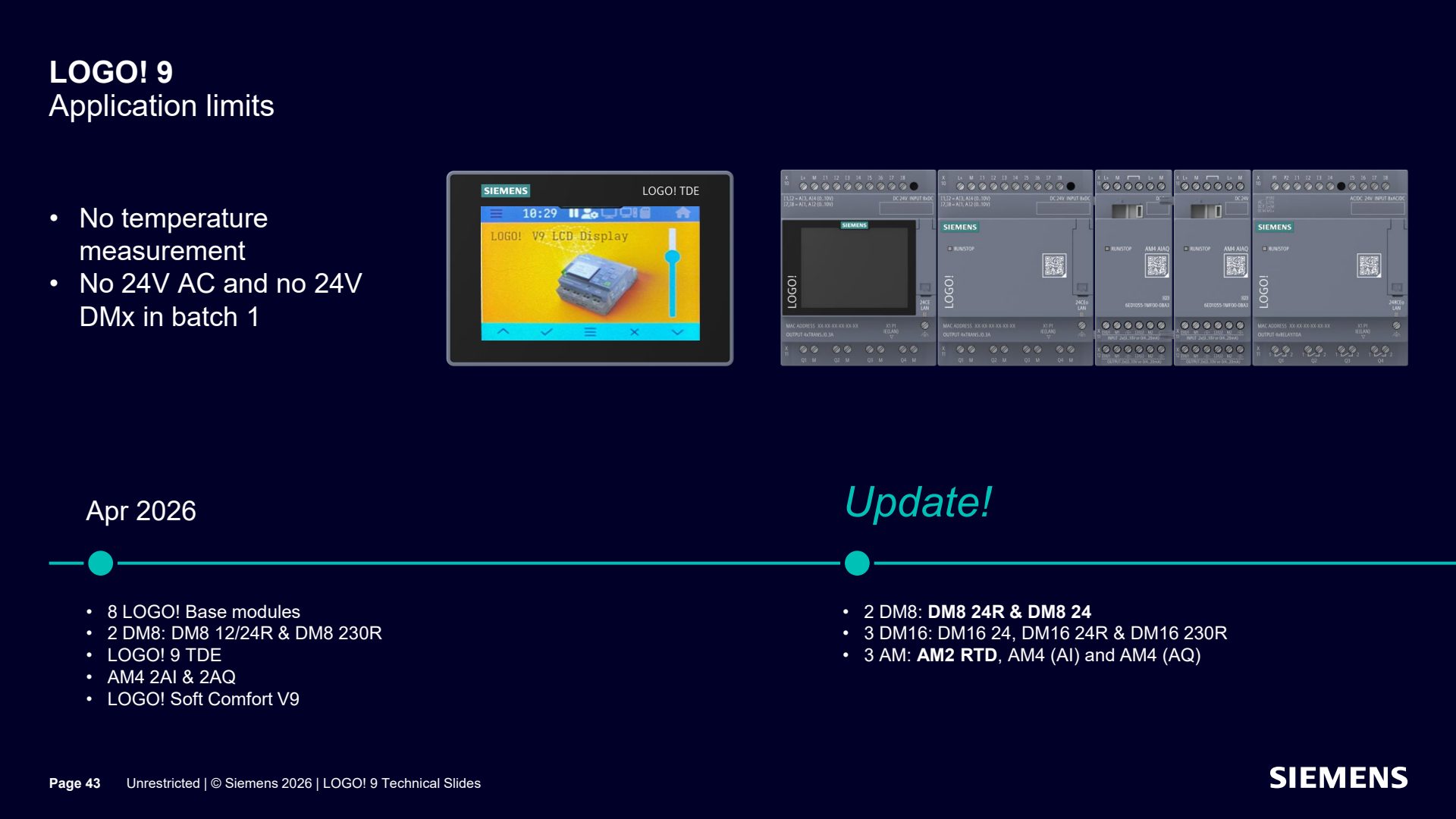

Ograniczenia dwuetapowej premiery
Dwuetapowa premiera wiąże się z pewnymi ograniczeniami w pierwszej partii.
W pierwszej partii (batch 1) LOGO! 9 nie obsługuje pomiaru temperatury oraz nie ma wersji 24 V AC ani modułów DMx 24 V. Pełne portfolio uzupełniają moduły zapowiedziane na kolejne etapy (kwiecień 2026 i styczeń 2027).
Migracja ze starszych wersji do LOGO! 9
LOGO! 9 ułatwia migrację istniejących aplikacji ze starszych wersji.

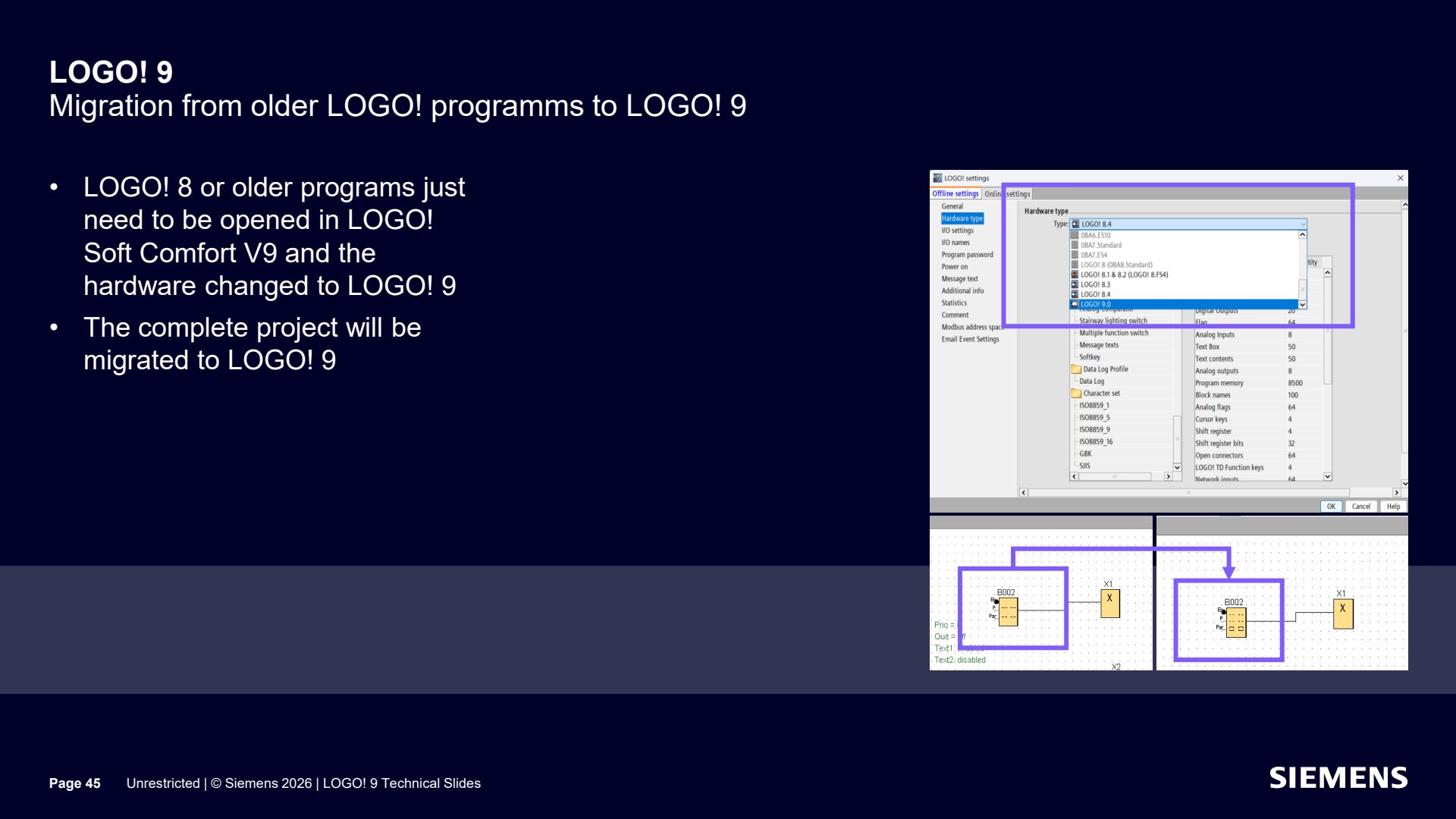

Programy z LOGO! 8 lub starszych wystarczy otworzyć w LOGO! Soft Comfort V9 i zmienić sprzęt na LOGO! 9 - cały projekt zostanie zmigrowany.

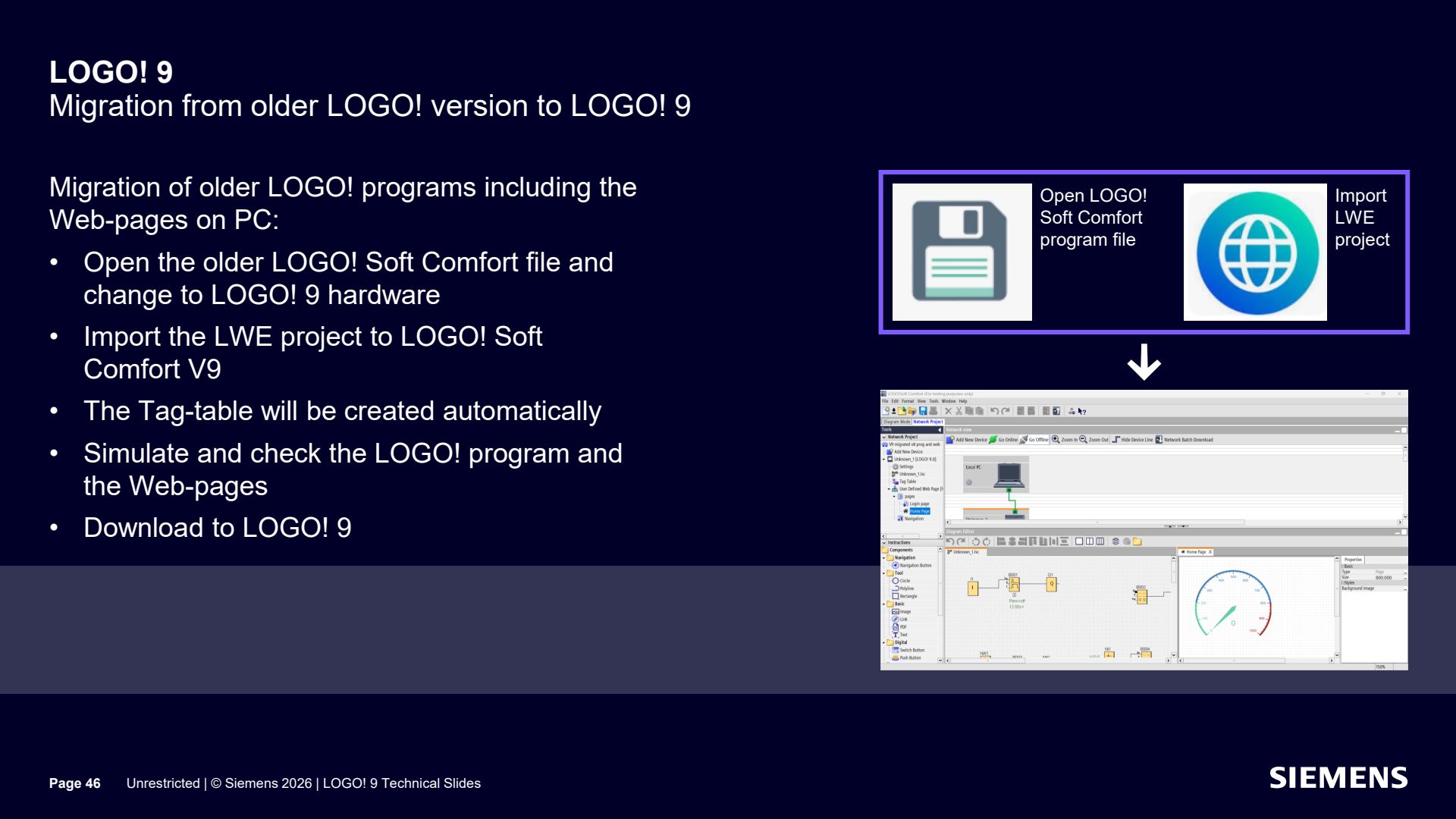

Aby przenieść także strony WWW, otwórz starszy plik LOGO! Soft Comfort i zmień sprzęt na LOGO! 9, zaimportuj projekt LWE do LOGO! Soft Comfort V9 (tabela tagów utworzy się automatycznie), zasymuluj i sprawdź program oraz strony, a następnie pobierz całość do LOGO! 9.

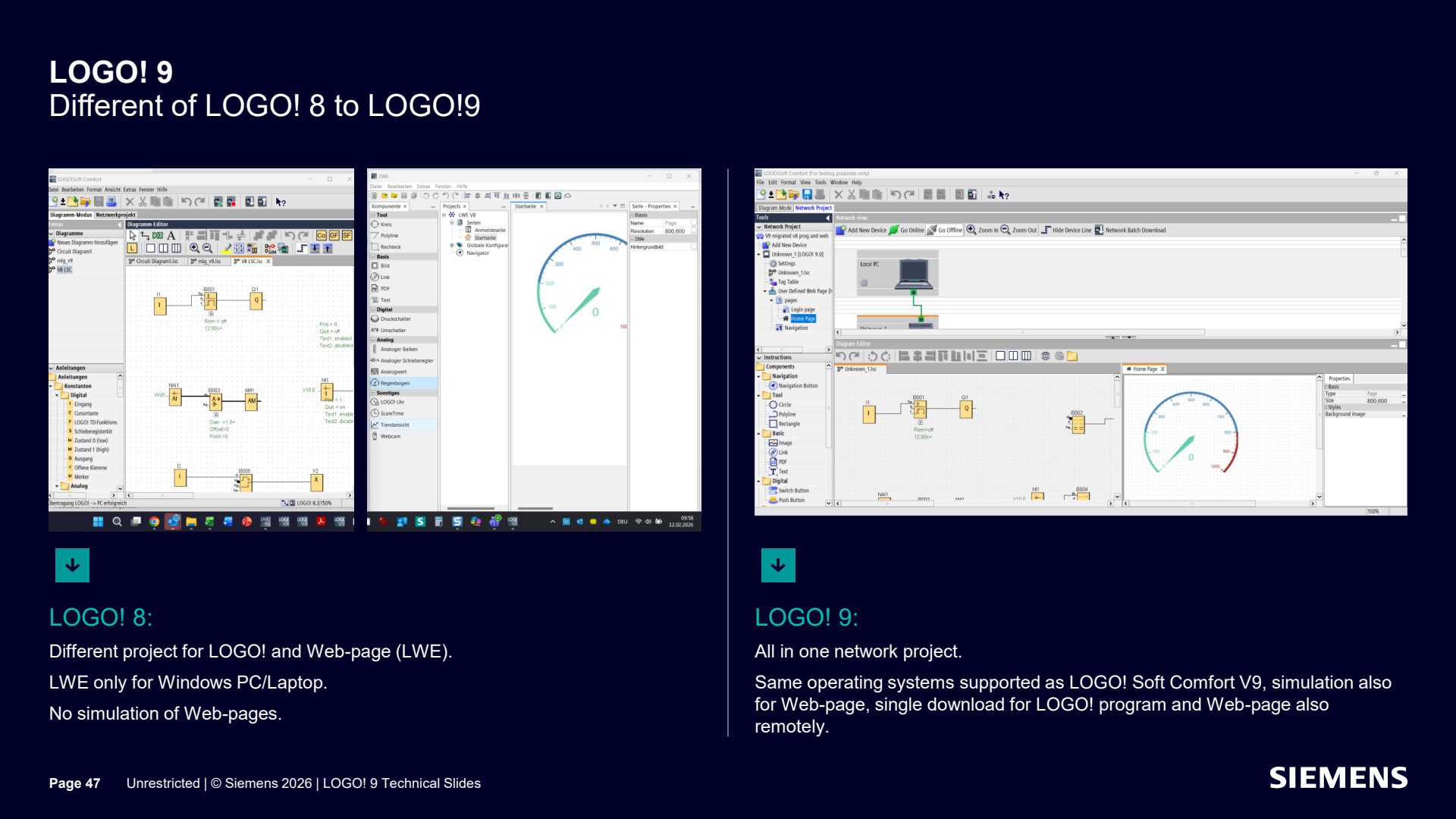

Najważniejsze różnice między LOGO! 8 a LOGO! 9: w LOGO! 8 program i strona WWW (LWE) to osobne projekty, a LWE działało tylko na Windows i bez symulacji stron. W LOGO! 9 wszystko jest w jednym projekcie sieciowym, na tych samych systemach co LOGO! Soft Comfort V9 (także Linux i macOS), z symulacją stron i pojedynczym pobraniem programu oraz stron - również zdalnie.
Najczęstsze pytania (FAQ)
Czy LOGO! 9 ma wyświetlacz dotykowy?
Tak. Cztery moduły bazowe LOGO! 9 mają 2,4-calowy kolorowy wyświetlacz dotykowy (320 x 240 px), a panel LOGO! 9 TDE - 4,3-calowy (480 x 272 px).
Czy stare programy z LOGO! 8 zadziałają na LOGO! 9?
Tak. Wystarczy otworzyć projekt w LOGO! Soft Comfort V9 i zmienić sprzęt na LOGO! 9 - cały projekt zostanie zmigrowany, łącznie ze stronami WWW po imporcie projektu LWE.
Czy LOGO! Soft Comfort V9 działa na Linux i macOS?
Tak. LOGO! Soft Comfort V9 wraz ze zintegrowanym edytorem stron LWE wspiera teraz także Linux i macOS.
Co to jest security by default w LOGO! 9?
To wymóg skonfigurowania hasła administratora przy pierwszym uruchomieniu. Bez niego modułu nie da się używać. Reset bez znajomości hasła jest możliwy tylko przez kartę MicroSD z plikiem __reset.bm.
Podsumowanie
LOGO! 9 to ewolucja sprawdzonego modułu logicznego Siemens: dotykowy ekran, 800 bloków funkcyjnych, liczby zmiennoprzecinkowe, konfigurowalna rozdzielczość analogowa, plik audytu oraz bezpieczeństwo w standardzie zgodne z EU CRA. LOGO! Soft Comfort V9 spina program i strony WWW w jednym projekcie i działa na Windows, Linux i macOS.
