Jest granica tego, ile automatyki nauczysz się z samego symulatora. W pewnym momencie trzeba podłączyć realny sterownik, uruchomić prawdziwy silnik i sprawdzić, że wyłącznik awaryjny faktycznie odcina zasilanie. PLC Trainer autorstwa ControlByte powstał dokładnie do tego: to przenośny, w pełni okablowany panel z prawdziwymi komponentami przemysłowymi Allen-Bradley, zbudowany wokół realnego sterownika z rodziny Micro800. W tym artykule omawiamy każdy element standu oraz – co równie ważne – co można na nim ćwiczyć.
Czym jest PLC Trainer ControlByte?

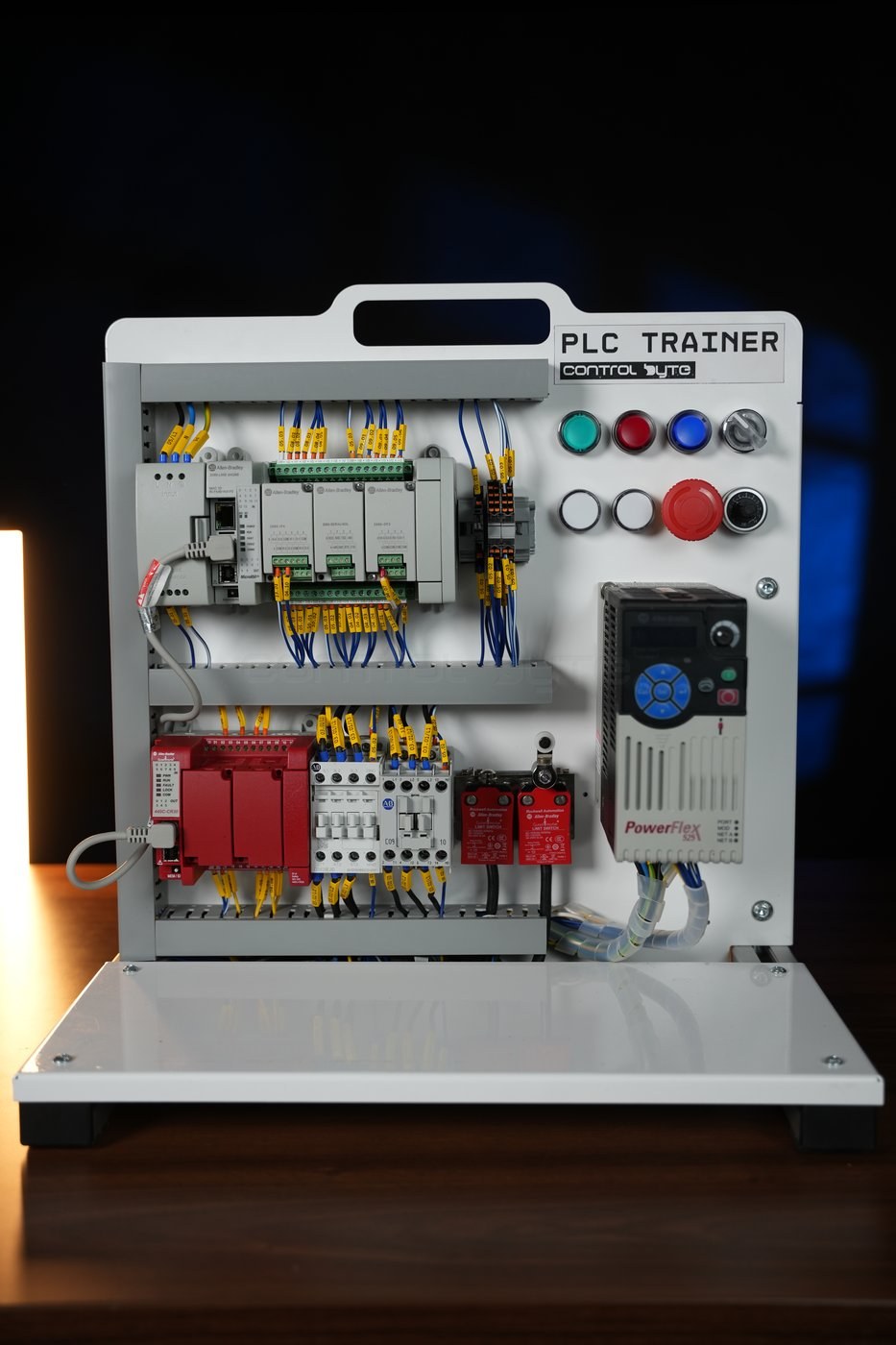

To samodzielne stanowisko szkoleniowe, które odwzorowuje małą, realną szafę sterowniczą maszyny. Wszystko jest zamontowane na przenośnej ramie z profili aluminiowych z uchwytem, okablowane numerowanymi przewodami z tulejkami i opisanymi zaciskami – dokładnie jak profesjonalna instalacja. Zamiast komponentów zabawkowych pracujesz na tym samym sprzęcie Allen-Bradley (Rockwell Automation), który spotkasz na hali: sterownik Micro850, falownik PowerFlex, sterownik bezpieczeństwa Guardmaster, styczniki, zabezpieczenia silnikowe i pełny panel operatorski.
Mózg układu: Allen-Bradley Micro850 (rodzina Micro800)

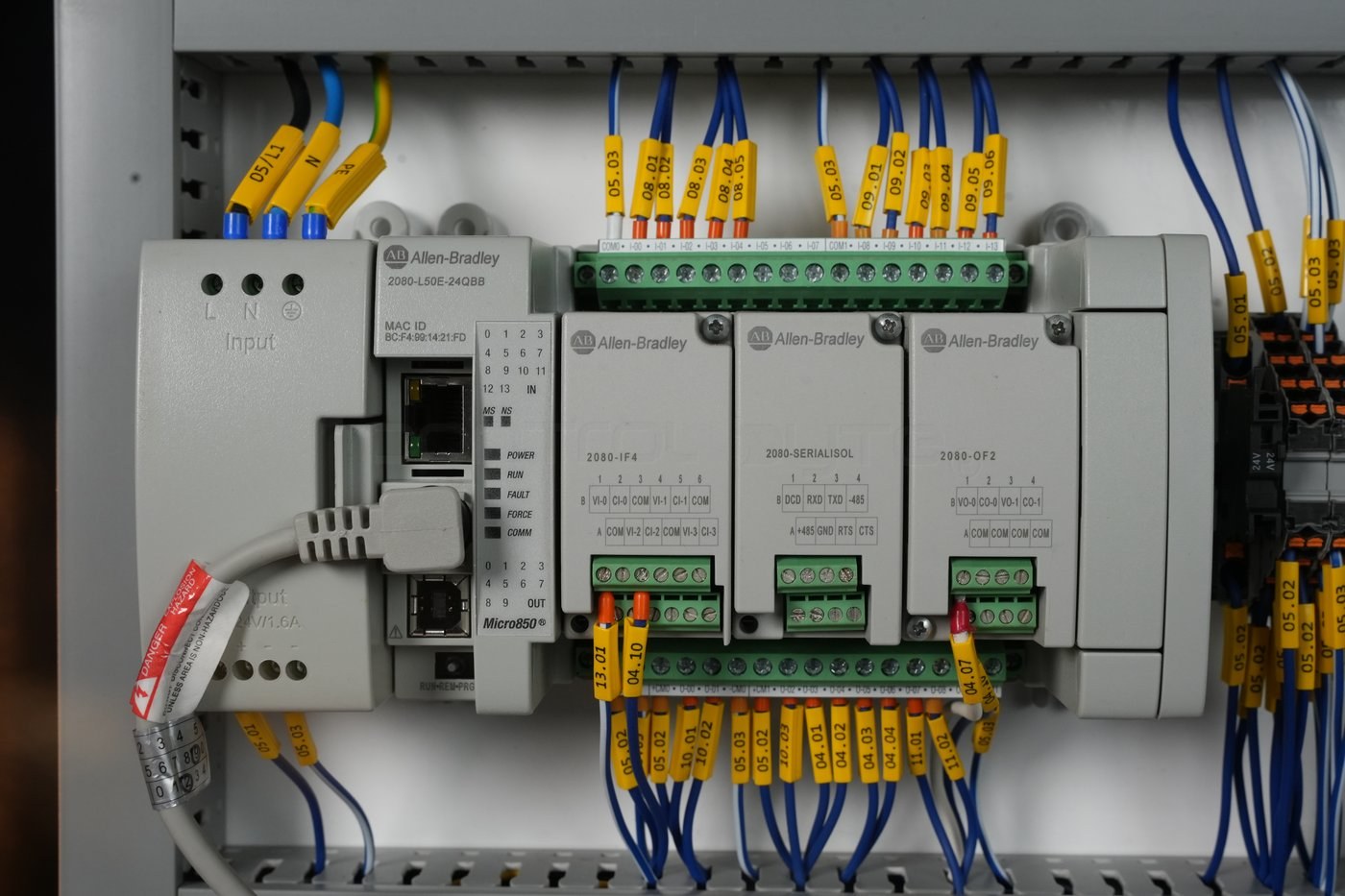

Sercem standu jest Allen-Bradley Micro850 2080-L50E-24QBB, kompaktowy sterownik z rodziny Micro800 z wbudowanym portem EtherNet/IP. Ma trzy moduły plug-in: 2080-IF4 (wejścia analogowe), 2080-SERIALISOL (izolowany port szeregowy) i 2080-OF2 (wyjścia analogowe), więc trainer pokrywa I/O cyfrowe, sygnały analogowe i komunikację szeregową w jednym miejscu.
Micro850 programuje się w bezpłatnym środowisku Connected Components Workbench (CCW) w językach drabinka (LD), bloki funkcyjne (FBD) i tekst strukturalny (ST). Pełne omówienie tego sterownika znajdziesz we wpisie o budowie i możliwościach Micro850 2080-L50E.
Zmienna prędkość: falownik PowerFlex 525

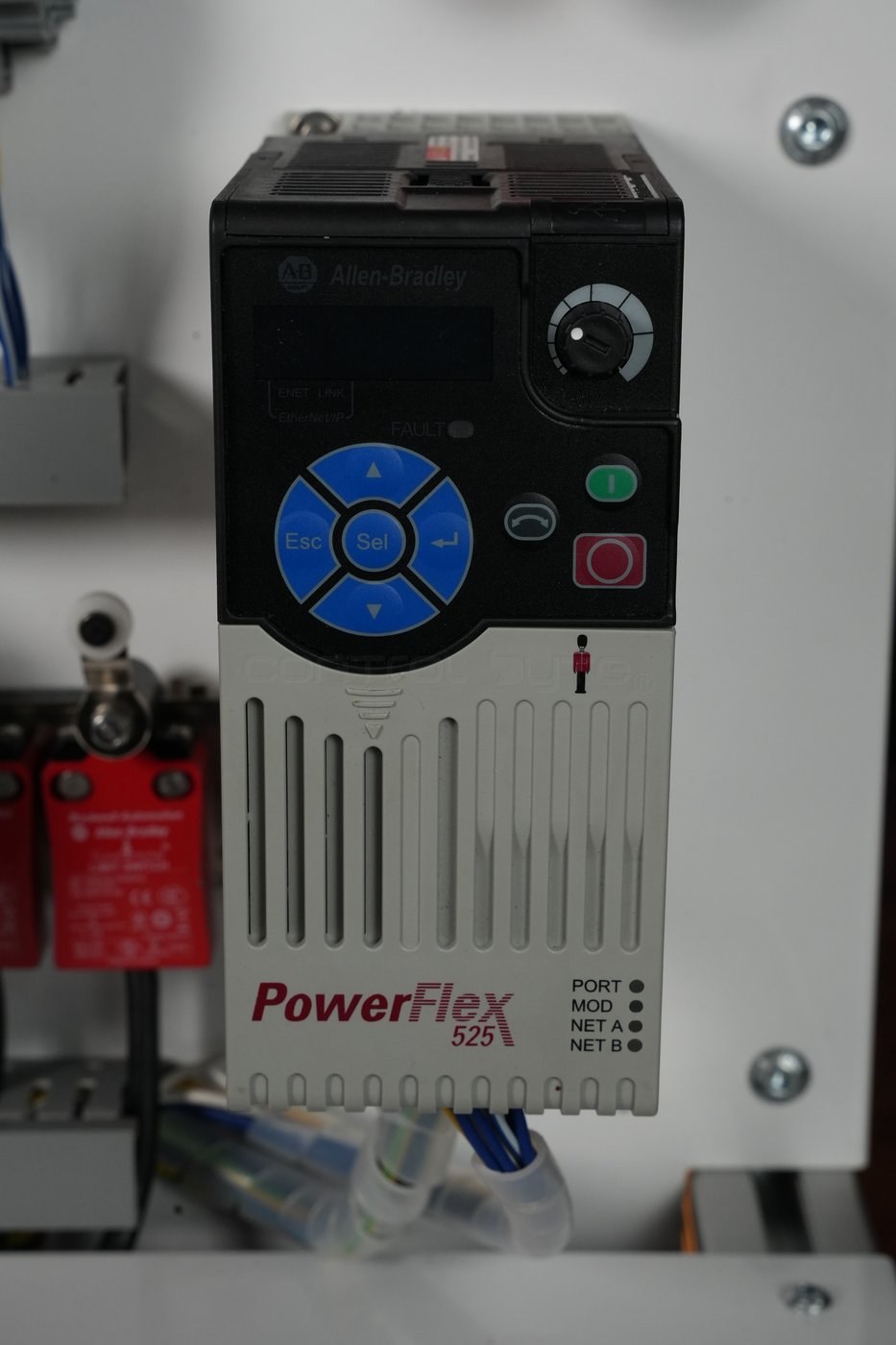

Aby silnik stał się czymś, czym faktycznie sterujesz, trainer zawiera falownik Allen-Bradley PowerFlex 525 (przemiennik częstotliwości, VFD). Ma własny panel z klawiaturą, wbudowany start/stop i potencjometr prędkości oraz – co kluczowe – EtherNet/IP, więc możesz sterować nim zarówno z panelu, jak i po sieci ze sterownika Micro850.
Tutaj zadawanie prędkości, rampy przyspieszania i hamowania, obsługa błędów napędu oraz sterowanie silnikiem po sieci przestają być teorią.
Bezpieczeństwo funkcjonalne: 440C-CR30 Guardmaster i krańcówki bezpieczeństwa

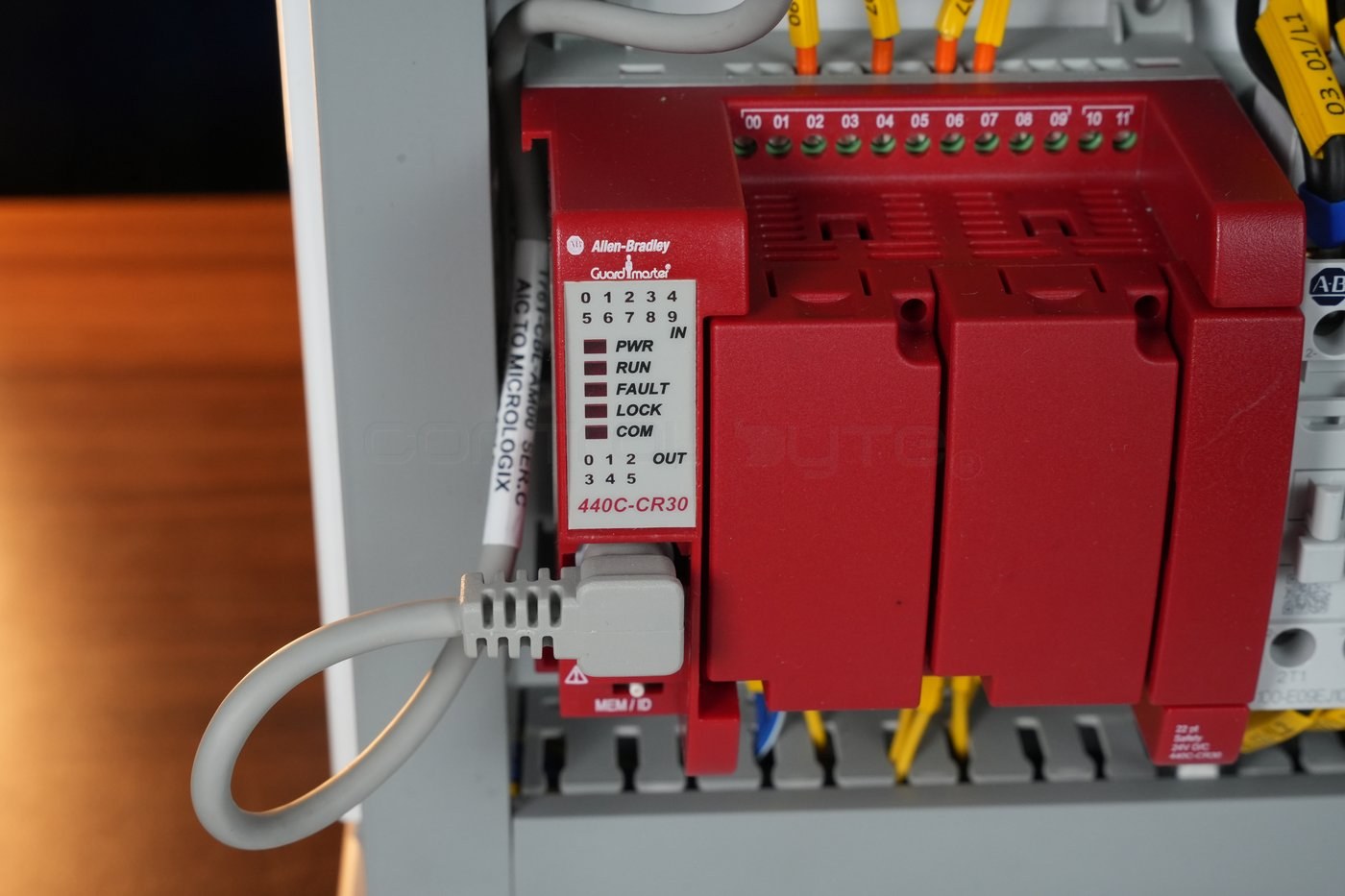

Bezpieczeństwo jest tu pełnoprawnym elementem, a nie dodatkiem. Allen-Bradley 440C-CR30 Guardmaster to konfigurowalny sterownik bezpieczeństwa (programowalny przekaźnik bezpieczeństwa) z własnymi diodami stanu PWR, RUN, FAULT, LOCK i COM. Realizuje logikę bezpieczeństwa: zatrzymanie awaryjne, monitorowanie osłon i bezpieczne sterowanie wyjściami.

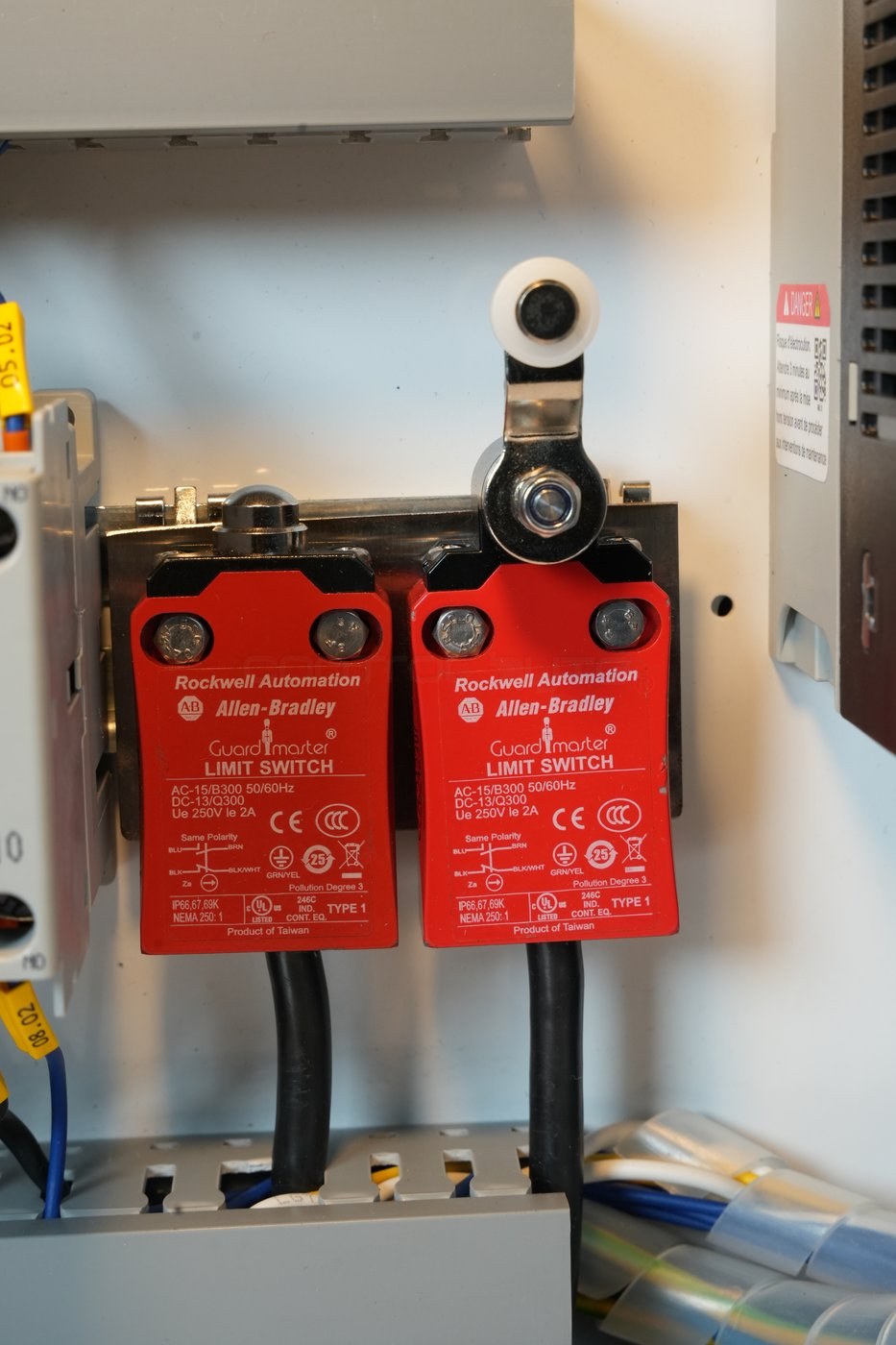

Logikę bezpieczeństwa zasilają dwie krańcówki bezpieczeństwa Rockwell Automation Guardmaster z dźwignią rolkową, czyli takie, jakimi na realnych maszynach monitoruje się osłony i pozycje krańcowe.
Razem z czerwonym grzybkiem awaryjnym na panelu pozwalają zbudować i przetestować kompletny obwód bezpieczeństwa od początku do końca.
Zabezpieczenia silnikowe i zasilanie

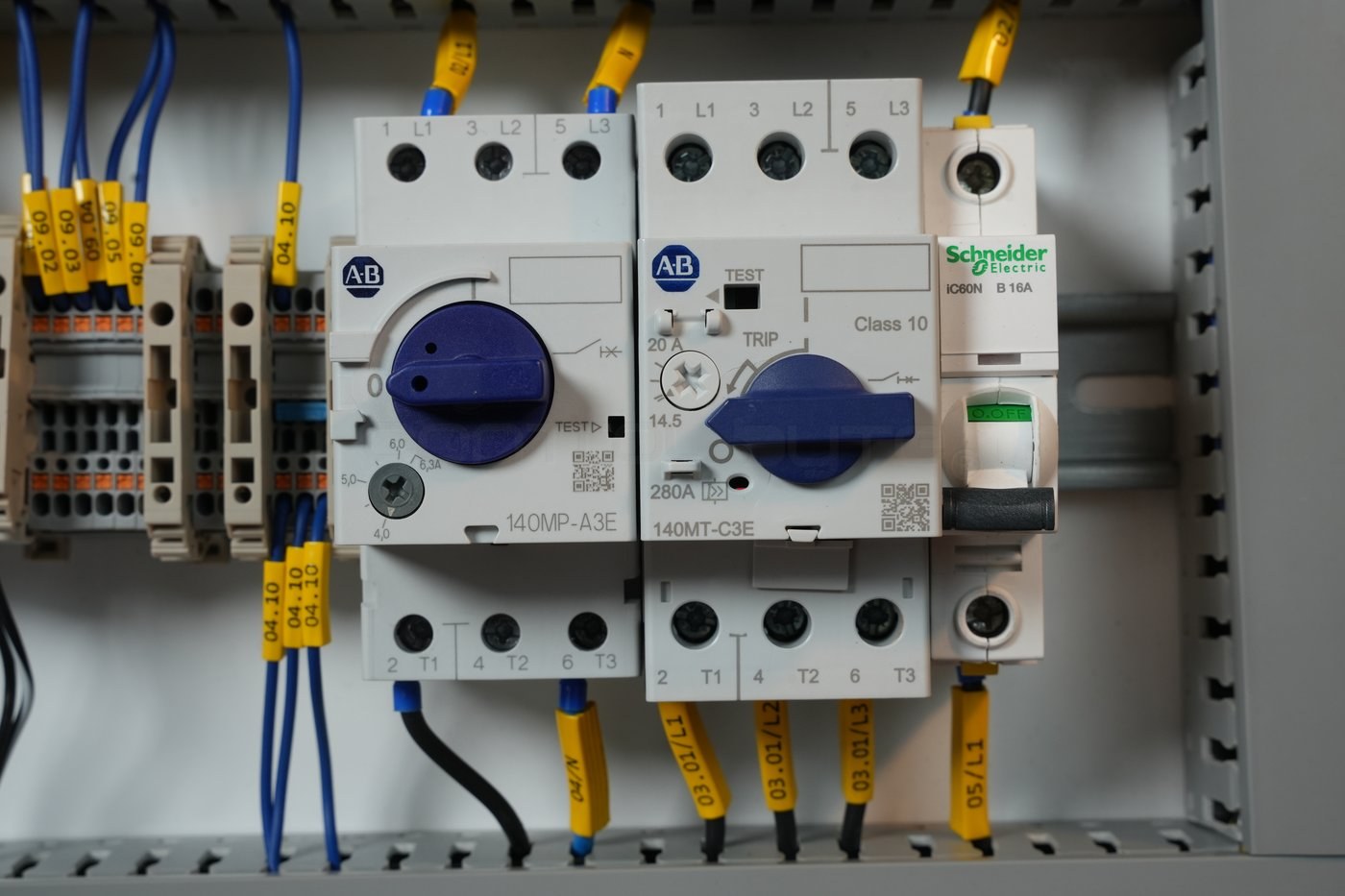

Pomiędzy zasilaniem a silnikiem znajduje się prawdziwy łańcuch zabezpieczeń. Stand wykorzystuje zabezpieczenia silnikowe Allen-Bradley – wyłącznik silnikowy ręczny 140MP-A3E oraz wyłącznik silnikowy 140MT-C3E klasy 10 – obok wyłącznika nadprądowego Schneider Electric iC60N i styczników sterujących.
To część, którą większość symulatorów pomija, a jest dokładnie tym, co trzeba zrozumieć przy zabezpieczeniu zwarciowym i przeciążeniowym, sterowaniu stycznikami i bezpiecznym rozruchu silnika.
Panel operatorski

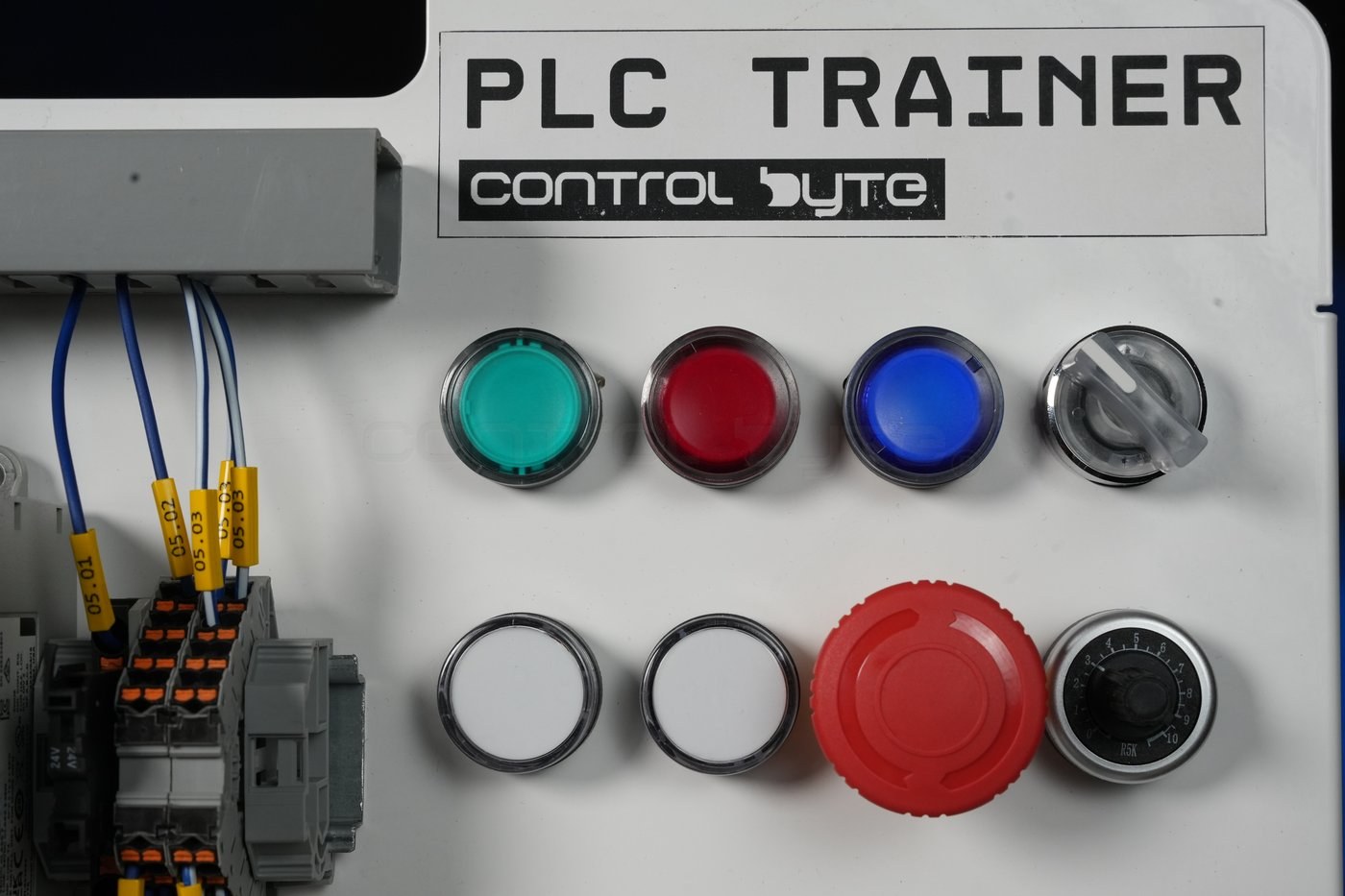

Front trainera to prawdziwy panel operatorski z brandingiem „PLC TRAINER” ControlByte. Ma podświetlane przyciski (zielony, czerwony, niebieski i biały), lampki sygnalizacyjne, przełącznik obrotowy, potencjometr do zadawania nastawy analogowej oraz czerwony grzybkowy wyłącznik awaryjny.
To Twoje wejścia i wyjścia operatorskie: polecenia start/stop, wybór trybu, żywa nastawa analogowa i sygnalizacja stanu – wszystko, czego potrzebuje mała maszyna.
Okablowanie, zaciski i przenośna konstrukcja

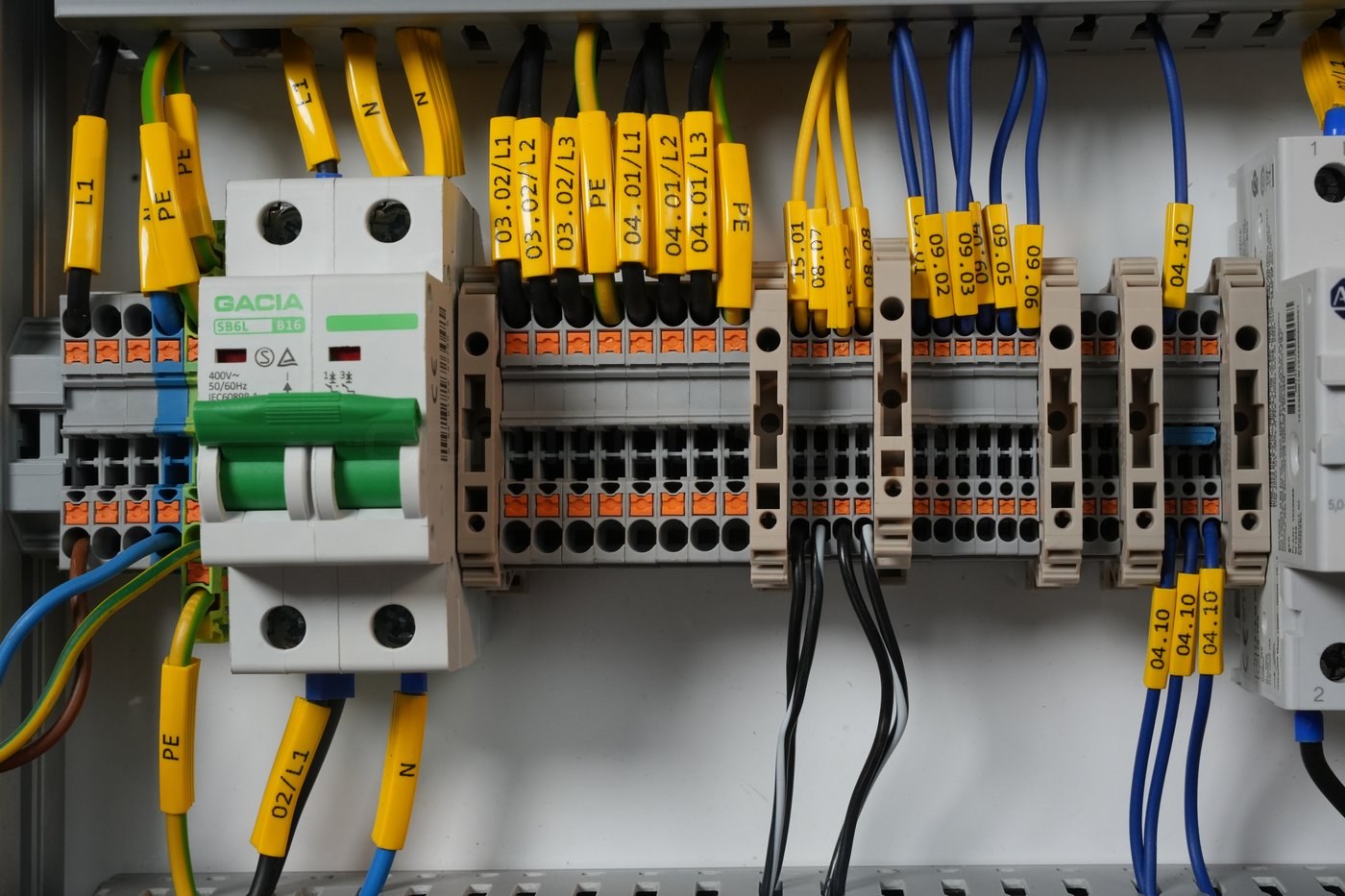

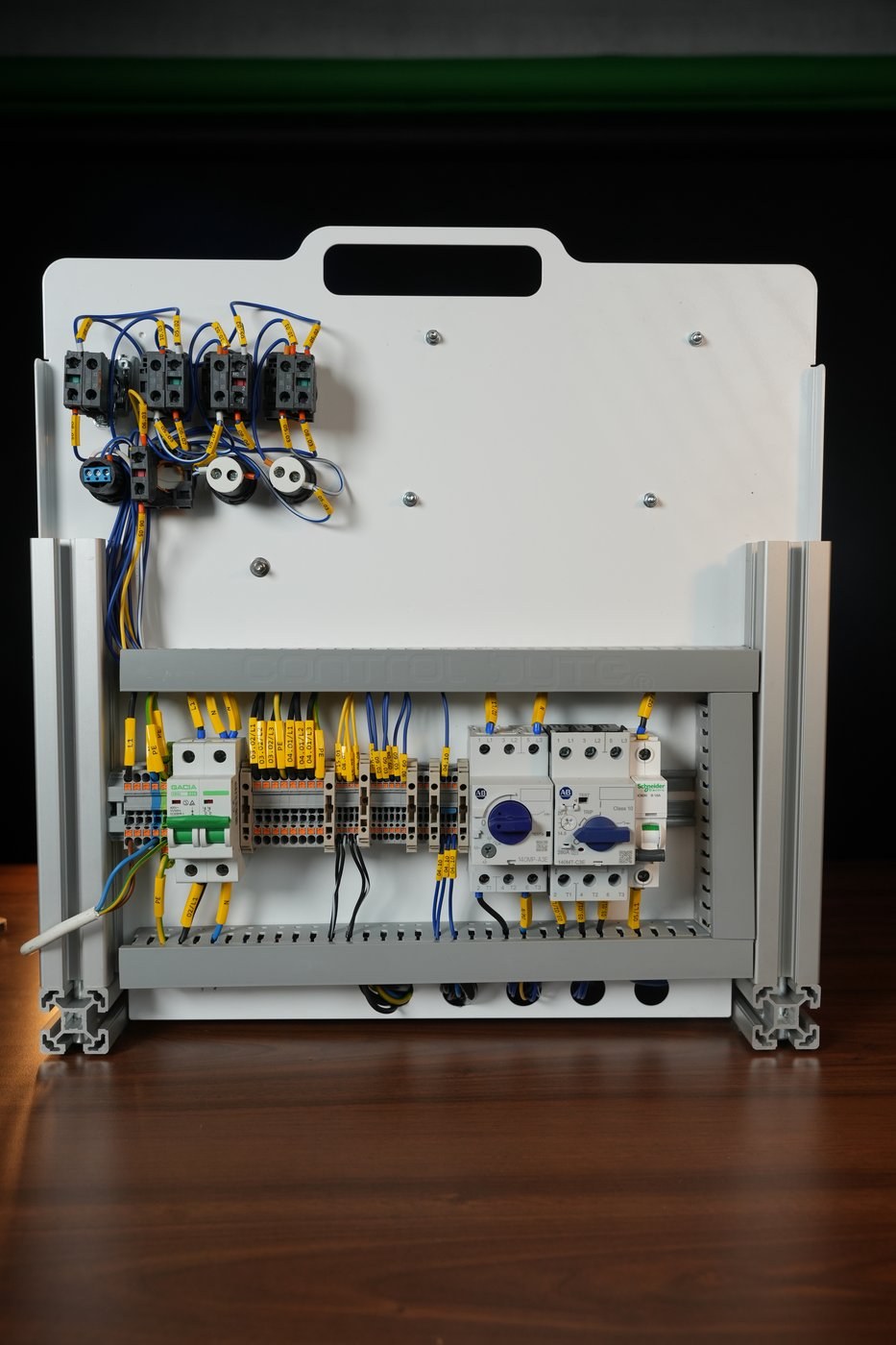

Za płytą czołową widać, dlaczego to narzędzie szkoleniowe, a nie makieta. Rozdział zasilania biegnie przez opisane listwy zaciskowe i wyłączniki, każdy przewód jest numerowany, a całość zbudowano na przenośnej ramie aluminiowej, którą przeniesiesz do sali czy na biurko.
Odczytanie numeracji, prześledzenie przewodu od zacisku do modułu i uruchomienie panelu to osobne umiejętności – a tutaj ćwiczysz je na prawdziwej, profesjonalnie okablowanej szafie.
Co można ćwiczyć na trainerze
To tutaj stand zasługuje na swoją nazwę. Na jednym przenośnym panelu przećwiczysz większość kluczowych umiejętności automatyka:
- Programowanie PLC – piszesz i wgrywasz realne programy do Micro850 w Connected Components Workbench (drabinka, FBD, tekst strukturalny).
- I/O cyfrowe i analogowe – podłączasz przyciski, przełączniki i potencjometr do wejść, sterujesz lampkami i wyjściami, skalujesz sygnały analogowe modułami 2080-IF4 i 2080-OF2.
- Sterowanie falownikiem i silnikiem – start, stop i zadawanie prędkości PowerFlex 525, testowanie ramp, sterowanie napędem po EtherNet/IP.
- Bezpieczeństwo funkcjonalne – budowa obwodu zatrzymania awaryjnego i monitorowania osłon z 440C-CR30 Guardmaster i krańcówkami bezpieczeństwa, a potem weryfikacja bezpiecznego zatrzymania.
- Komunikacja przemysłowa – EtherNet/IP między Micro850 a PowerFlex oraz protokoły szeregowe jak Modbus RTU przez moduł 2080-SERIALISOL.
- Rozruch i zabezpieczenie silnika – styczniki, wyłączniki silnikowe i nadprądowe, zabezpieczenie przeciążeniowe i zwarciowe.
- Logika panelu operatorskiego – tryby przełącznika, podświetlane przyciski, lampki stanu i nastawa analogowa z potencjometru.
- Diagnostyka i uruchamianie – użycie diod stanu sterownika i zmiennych systemowych do diagnostyki na realnym sprzęcie.
Najczęstsze pytania (FAQ)
Jaki sterownik jest w PLC Trainerze ControlByte?
Allen-Bradley Micro850 2080-L50E-24QBB z rodziny Micro800, z modułami plug-in 2080-IF4, 2080-SERIALISOL i 2080-OF2. Programuje się go w bezpłatnym Connected Components Workbench.
Czy mogę ćwiczyć bezpieczeństwo funkcjonalne?
Tak. Trainer zawiera konfigurowalny sterownik bezpieczeństwa 440C-CR30 Guardmaster, dwie krańcówki bezpieczeństwa Guardmaster i wyłącznik awaryjny, więc zaprojektujesz i przetestujesz kompletny obwód bezpieczeństwa.
Czy jest falownik?
Tak, Allen-Bradley PowerFlex 525 z EtherNet/IP. Prędkością silnika sterujesz z panelu falownika, z potencjometru lub po sieci ze sterownika.
Czy stand jest przenośny?
Tak. Całość zbudowano na przenośnej ramie z profili aluminiowych z uchwytem, więc stanowisko przeniesiesz między salą, warsztatem a biurkiem.
Podsumowanie
PLC Trainer ControlByte łączy realny sterownik Allen-Bradley Micro800, falownik PowerFlex 525, bezpieczeństwo Guardmaster, zabezpieczenia silnikowe i pełny panel operatorski w jednym przenośnym, profesjonalnie okablowanym stanowisku. Pozwala przećwiczyć cały łańcuch – od odczytania schematu i podłączenia zacisku, przez programowanie i sterowanie napędem po sieci, aż po bezpieczeństwo funkcjonalne i uruchomienie – na prawdziwym sprzęcie przemysłowym. Jeśli chcesz uporządkowanie zdobyć te umiejętności, sprawdź nasz kurs programowania PLC w języku LAD/FBD, a szczegółowe dane rodziny Micro800 znajdziesz w dokumentacji Rockwell Automation.
