Sterownik Micro850 2080-L50E to kompaktowy PLC Allen-Bradley, który sprawdza się zarówno przy nauce automatyki, jak i w realnych projektach – w małych maszynach przemysłowych i prostych aplikacjach sterowania. Dla praktyka to sterownik, który bez problemu wdrożysz na obiekcie: wbudowany EtherNet/IP, cyfrowe wejścia i wyjścia oraz gniazda na moduły analogowe i komunikacyjne dają komplet potrzebny w większości małych układów. W tym poradniku rozkładamy na czynniki pierwsze konkretny zestaw – sterownik, dedykowany zasilacz i trzy moduły plug-in – i pokazujemy, z czego się składa, jak połączyć zasilanie, jak zaadresować wejścia i wyjścia oraz co ten sterownik naprawdę potrafi w praktyce.
Z czego składa się zestaw

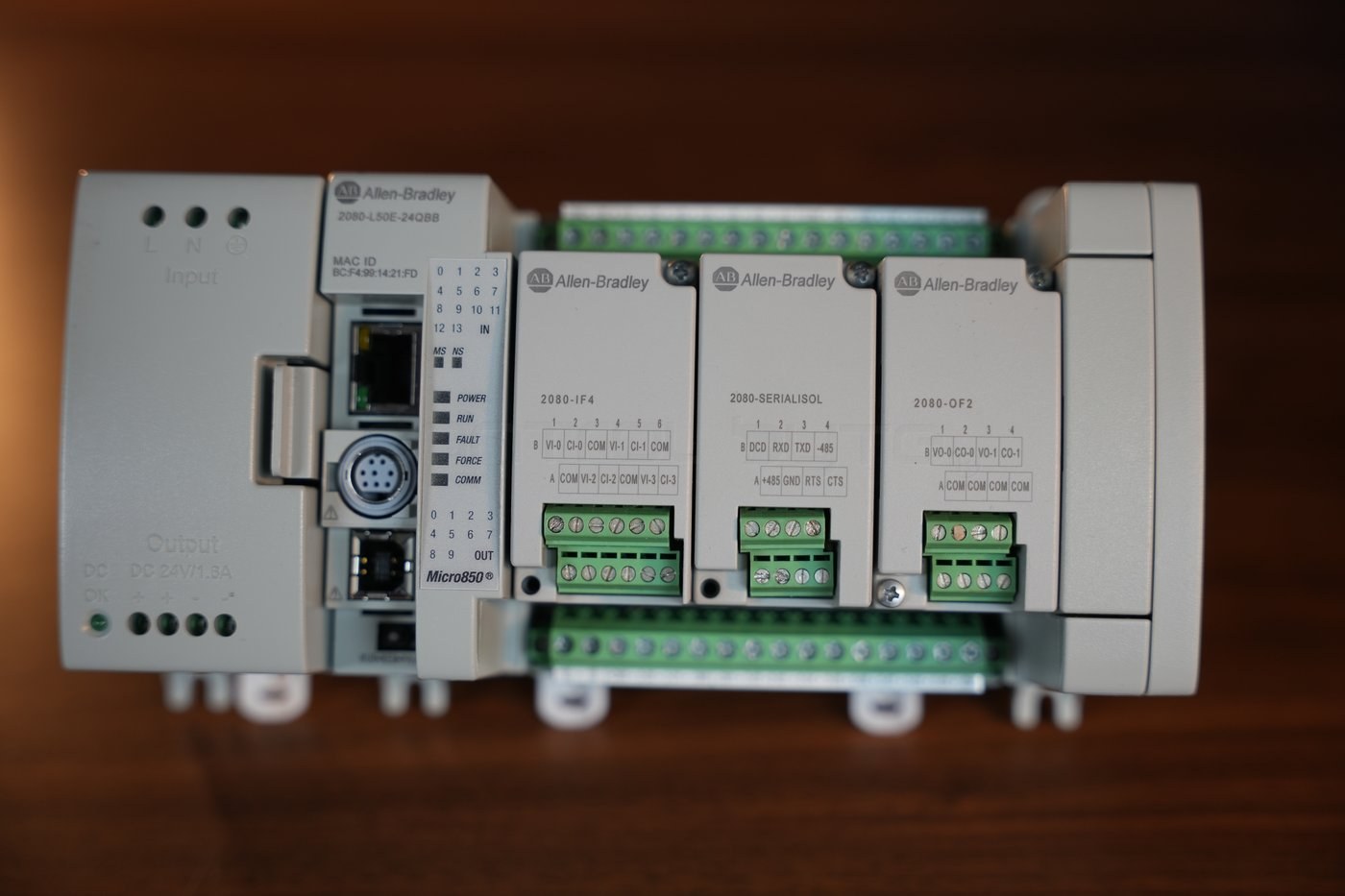

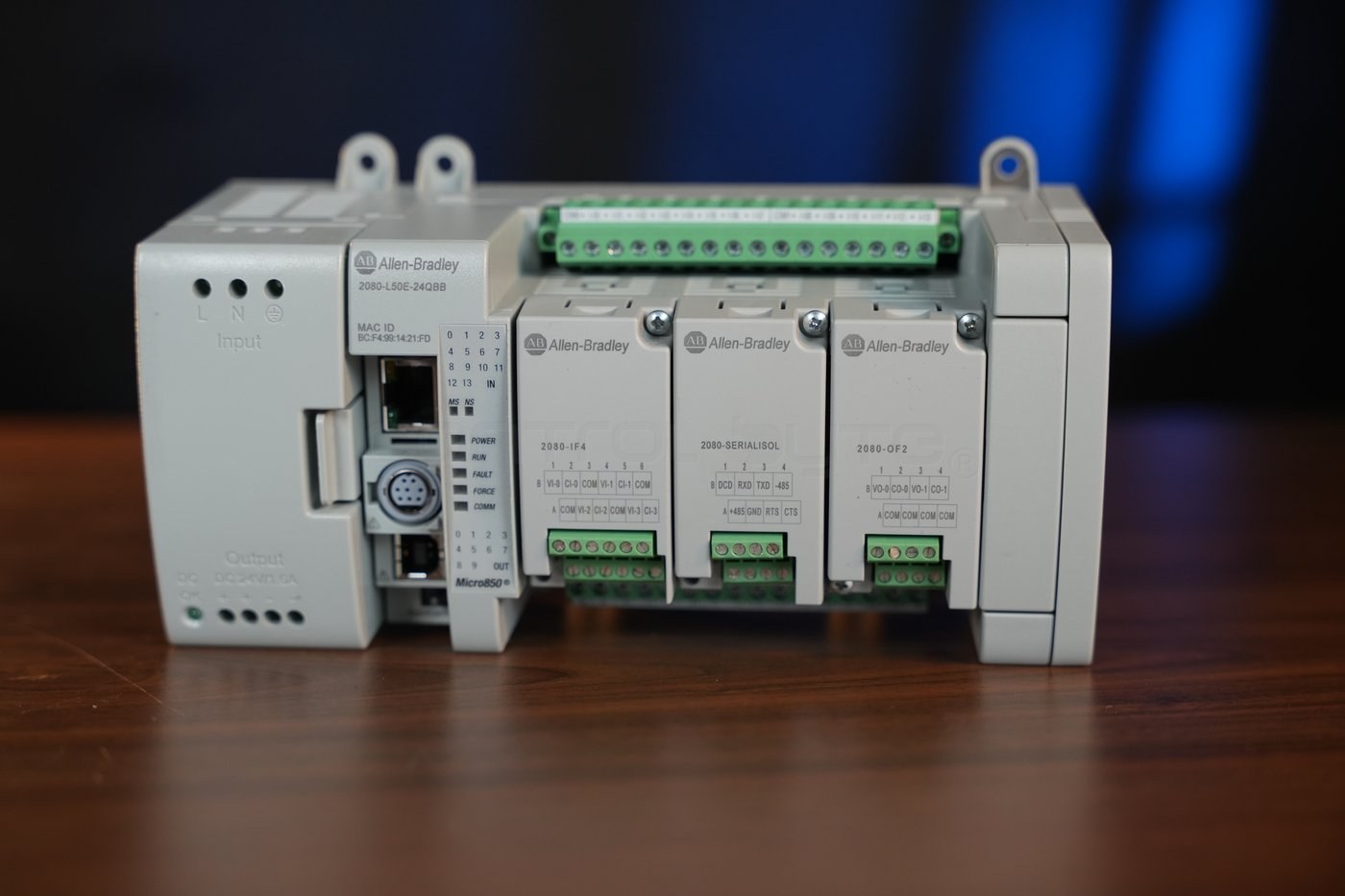

Zestaw widoczny na zdjęciach to samodzielna, w pełni funkcjonalna wysepka sterująca zmontowana na szynie DIN. Patrząc od lewej do prawej mamy cztery bloki funkcjonalne.
- Zasilacz 2080-PS120-240VAC – przetwarza napięcie sieciowe 100-240 V AC na stabilne 24 V DC dla sterownika i obwodów obiektowych.
- Sterownik Micro850 2080-L50E-24QBB – jednostka centralna z 24 wbudowanymi punktami I/O, portem EtherNet/IP, portem szeregowym i portem USB do programowania.
- Trzy moduły plug-in – 2080-IF4 (wejścia analogowe), 2080-SERIALISOL (izolowany port szeregowy) i 2080-OF2 (wyjścia analogowe), wpięte w gniazda z przodu sterownika.

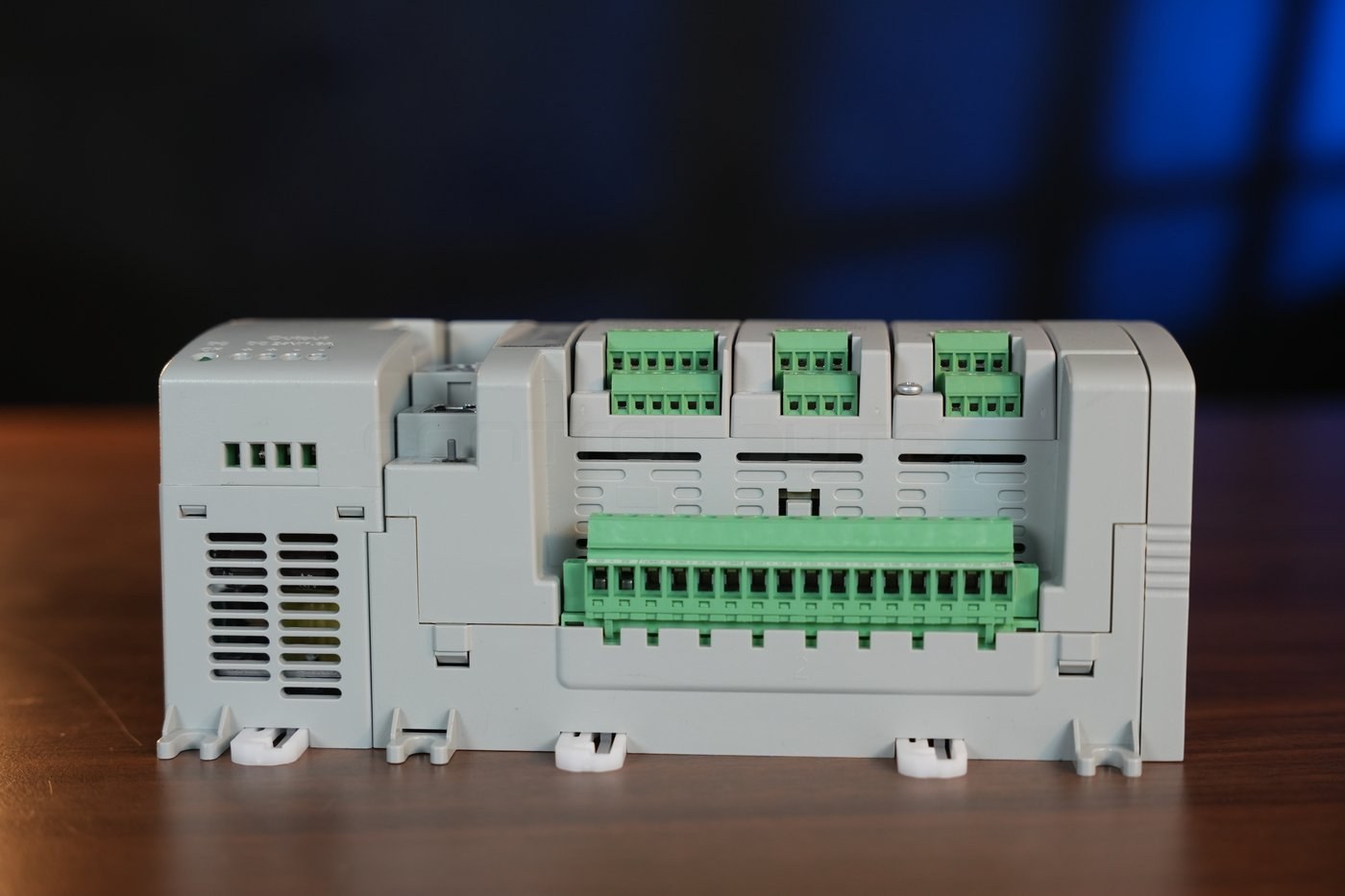

- Zaślepka magistrali rozszerzeń – po prawej stronie, przygotowana pod moduły rozszerzeń 2085.
Taki układ to klasyczny przykład architektury Micro850: kompaktowa jednostka centralna, którą rozbudowujemy o funkcje dokładnie tam, gdzie ich potrzebujemy – najpierw modułami plug-in od frontu, a przy większych aplikacjach modułami rozszerzeń od prawej strony.
Sterownik Micro850 2080-L50E-24QBB – serce układu

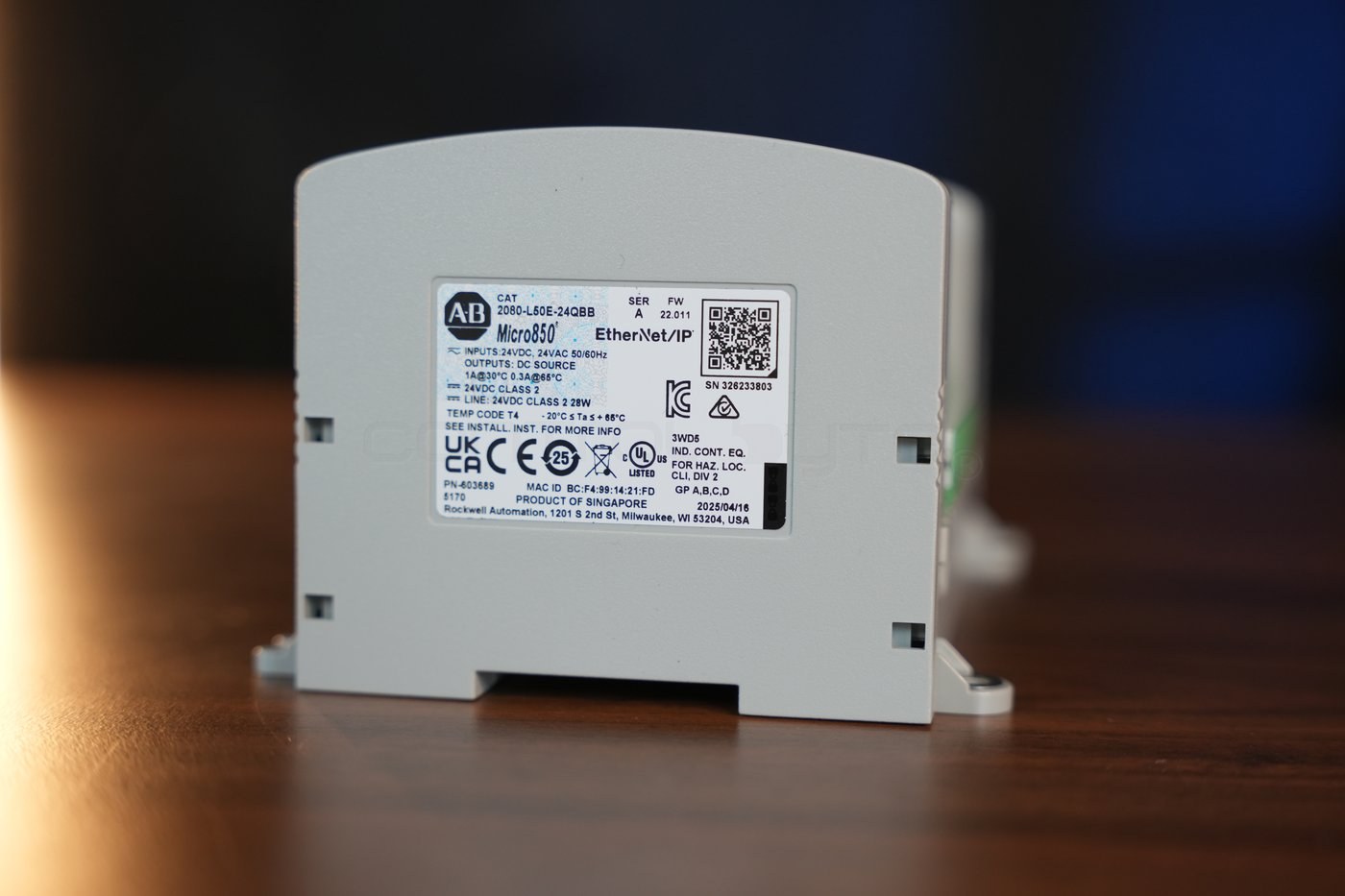

Cała logika układu mieszka w sterowniku. Tabliczka znamionowa z tyłu obudowy zdradza najważniejsze parametry: katalog 2080-L50E-24QBB, seria A, firmware 22.011, obsługa protokołu EtherNet/IP, wejścia 24 V DC / 24 V AC oraz wyjścia typu DC source.
Najważniejsze cechy tej jednostki centralnej:
| Parametr | Wartość |
|---|---|
| Punkty I/O wbudowane | 24 (14 wejść cyfrowych + 10 wyjść cyfrowych) |
| Typ wejść cyfrowych | 24 V AC/DC |
| Typ wyjść cyfrowych | tranzystorowe źródłowe (DC source), 1 A przy 30 st. C |
| Zasilanie sterownika | 24 V DC (Class 2) |
| Komunikacja wbudowana | EtherNet/IP, port szeregowy, USB (programowanie) |
| Gniazda plug-in | 3 |
| Moduły rozszerzeń | do 4 (seria 2085) |
| Maksymalna liczba I/O | do 132 punktów |
| Liczniki szybkie (HSC) | do 4 kanałów |
To sterownik programowany w bezpłatnym środowisku Connected Components Workbench (CCW), zgodnym z IEC 61131-3 – drabinka (LD), bloki funkcyjne (FBD) i tekst strukturalny (ST). Wbudowany EtherNet/IP pozwala wpiąć go w sieć przemysłową, wystawić dane do panelu HMI lub nadrzędnego sterownika, a port USB służy do wgrania programu bez dodatkowych przejściówek.
Zasilacz 2080-PS120-240VAC
Micro850 zasilany jest napięciem 24 V DC, więc w typowej instalacji sieciowej potrzebujemy zasilacza. Model 2080-PS120-240VAC został zaprojektowany pod tę rodzinę i montuje się bezpośrednio obok sterownika.

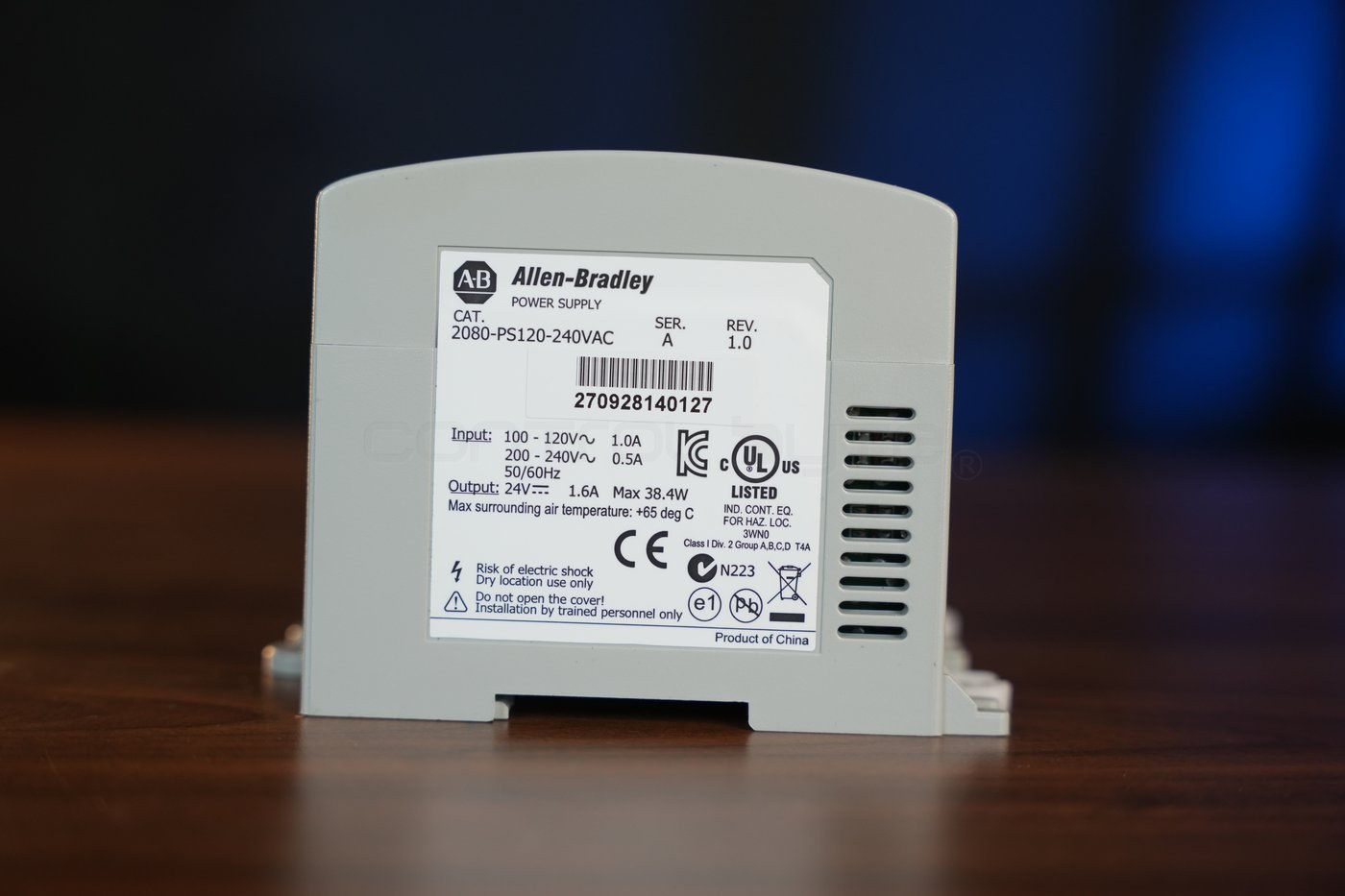

Parametry z tabliczki:
- Wejście: 100-120 V AC / 1,0 A lub 200-240 V AC / 0,5 A, 50/60 Hz.
- Wyjście: 24 V DC, 1,6 A, maksymalnie 38,4 W.
- Maksymalna temperatura otoczenia: 65 st. C, praca tylko w suchym pomieszczeniu.

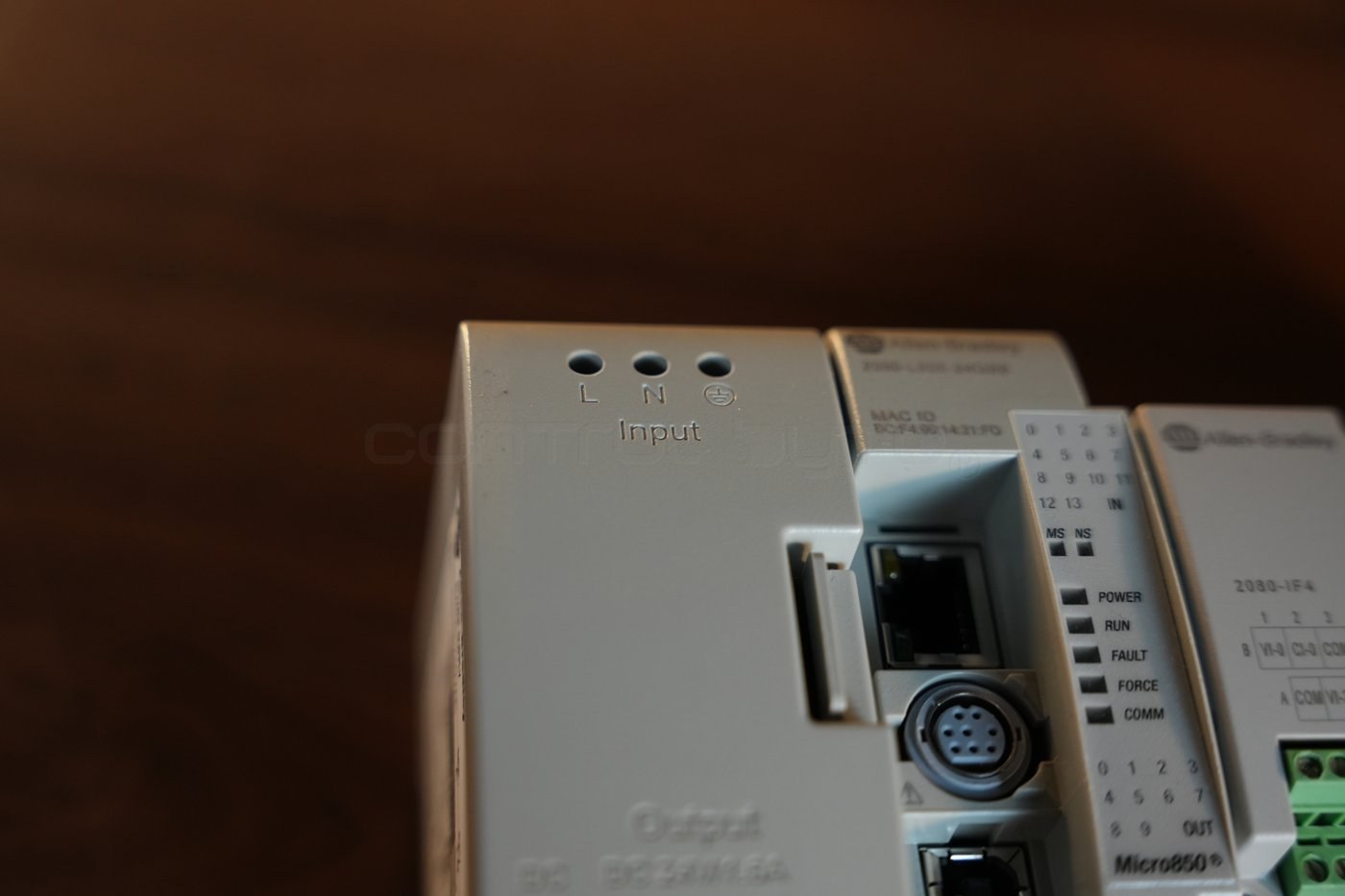

Napięcie sieciowe podłączamy do zacisków oznaczonych L, N oraz uziemienia na górze zasilacza. To jedyne miejsce w całym zestawie z napięciem niebezpiecznym, dlatego podłączenie powinien wykonać przeszkolony instalator.

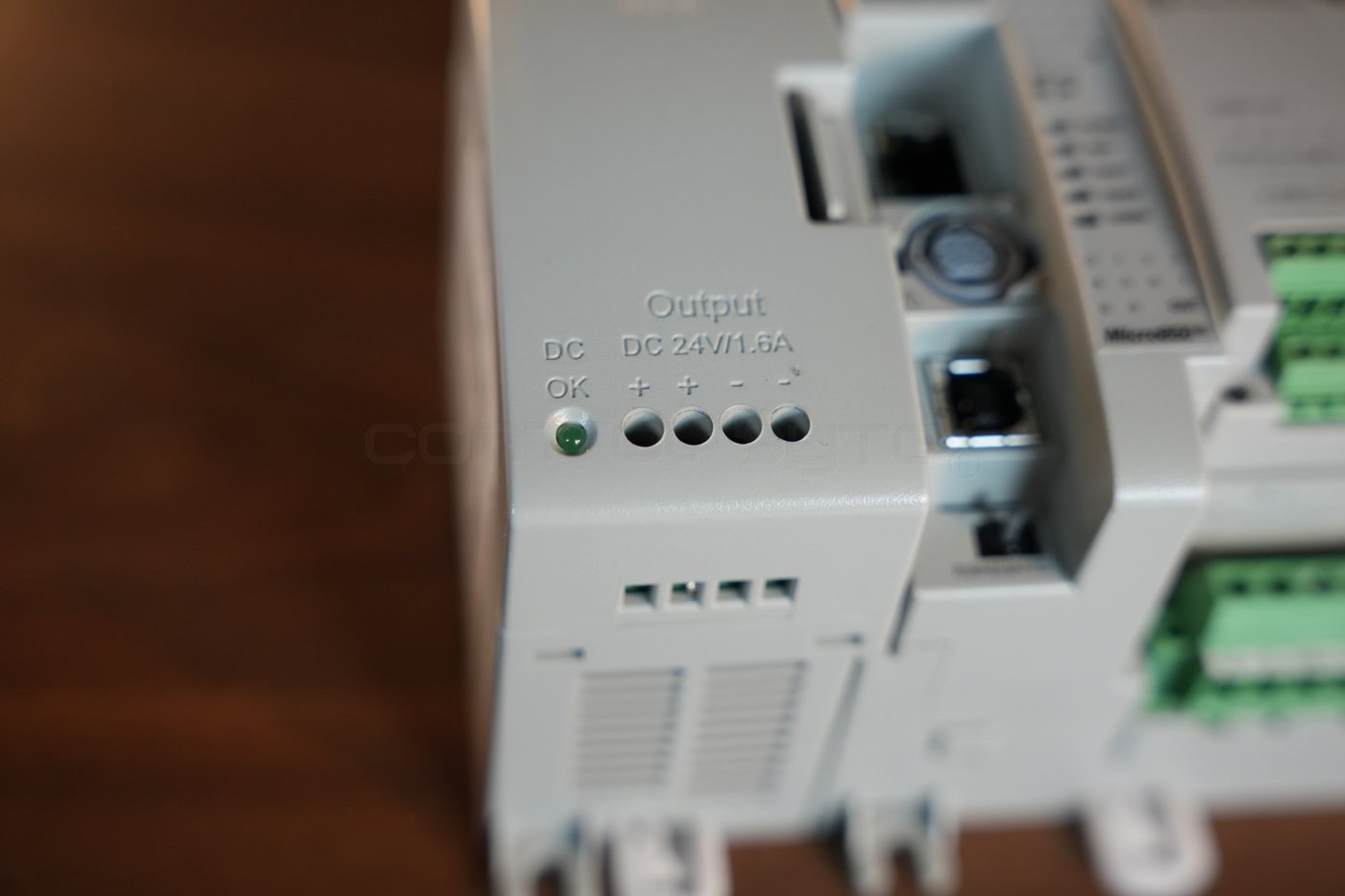

Na dole zasilacza znajdują się cztery zaciski wyjściowe 24 V DC (+ + – -) oraz zielona dioda DC OK, która potwierdza obecność napięcia wyjściowego. Podwojone zaciski plus i minus ułatwiają rozprowadzenie 24 V DC zarówno do sterownika, jak i do czujników czy przekaźników na obiekcie.
Wejścia i wyjścia cyfrowe sterownika
Wbudowane I/O to podstawa pracy każdego kompaktowego PLC. Micro850 2080-L50E-24QBB ma 14 wejść cyfrowych oraz 10 wyjść cyfrowych, wyprowadzonych na wyjmowane listwy zaciskowe. Górna listwa obsługuje wejścia, dolna wyjścia.

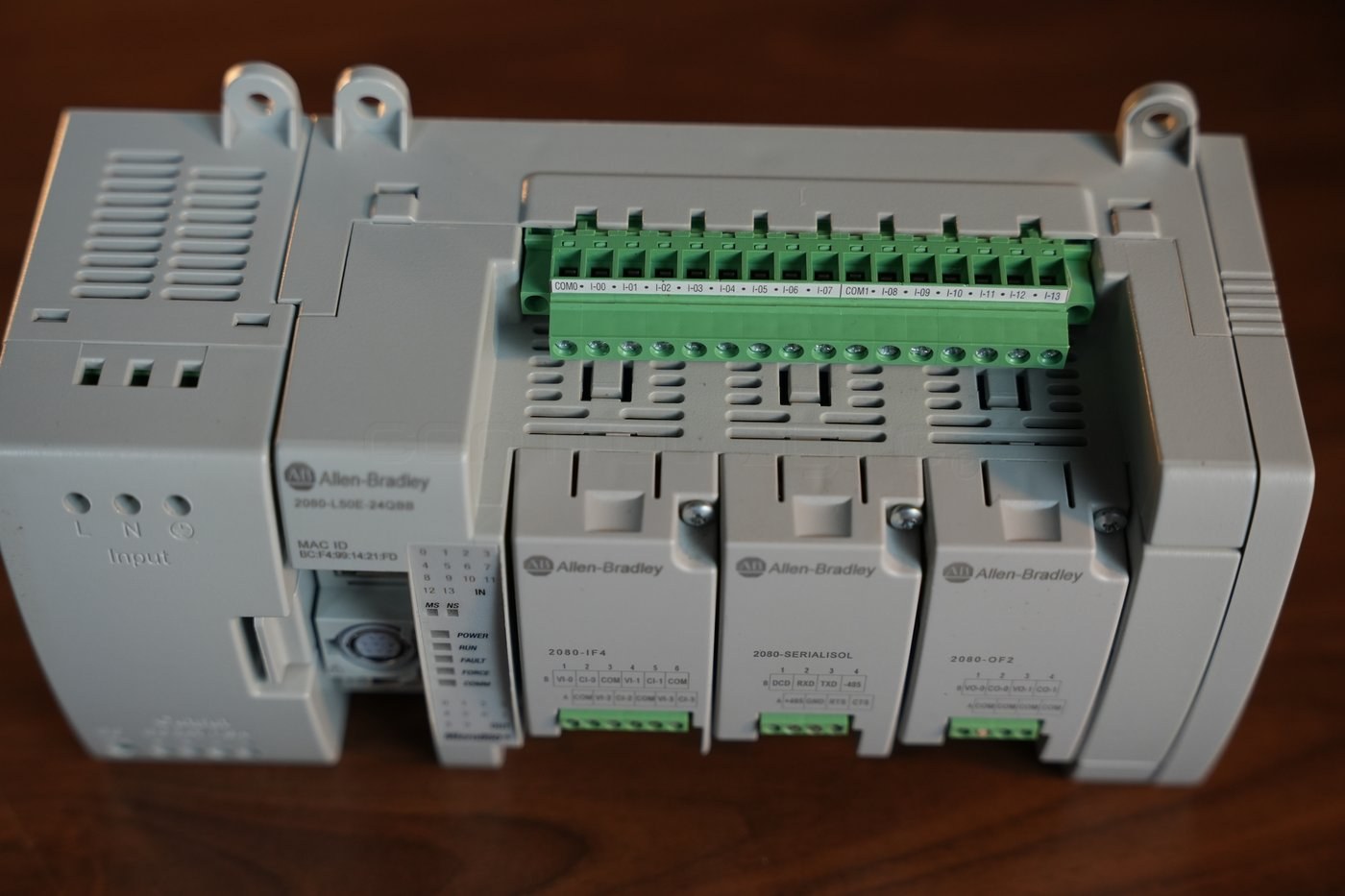

Na listwie wejść widać wspólne zaciski COM0 i COM1 oraz kanały od I-00 do I-13. Rozdzielenie na dwie grupy z osobnymi punktami wspólnymi pozwala mieszać źródła sygnałów, na przykład część wejść zasilić z jednego obwodu, a część z drugiego.
W środowisku Connected Components Workbench do wbudowanych wejść i wyjść odwołujemy się przez stałe adresy fizyczne:
_IO_EM_DI_00 // pierwsze wejscie cyfrowe (I-00)
_IO_EM_DI_13 // ostatnie wejscie cyfrowe (I-13)
_IO_EM_DO_00 // pierwsze wyjscie cyfrowe (O-00)
_IO_EM_DO_09 // ostatnie wyjscie cyfrowe (O-09)Wyjścia są typu tranzystorowego źródłowego (DC source), co oznacza, że podają plus 24 V DC na odbiornik – idealne do sterowania przekaźnikami, zaworami czy wejściami innych urządzeń. Obciążalność to 1 A na kanał przy 30 st. C.
Moduły plug-in – analog i komunikacja

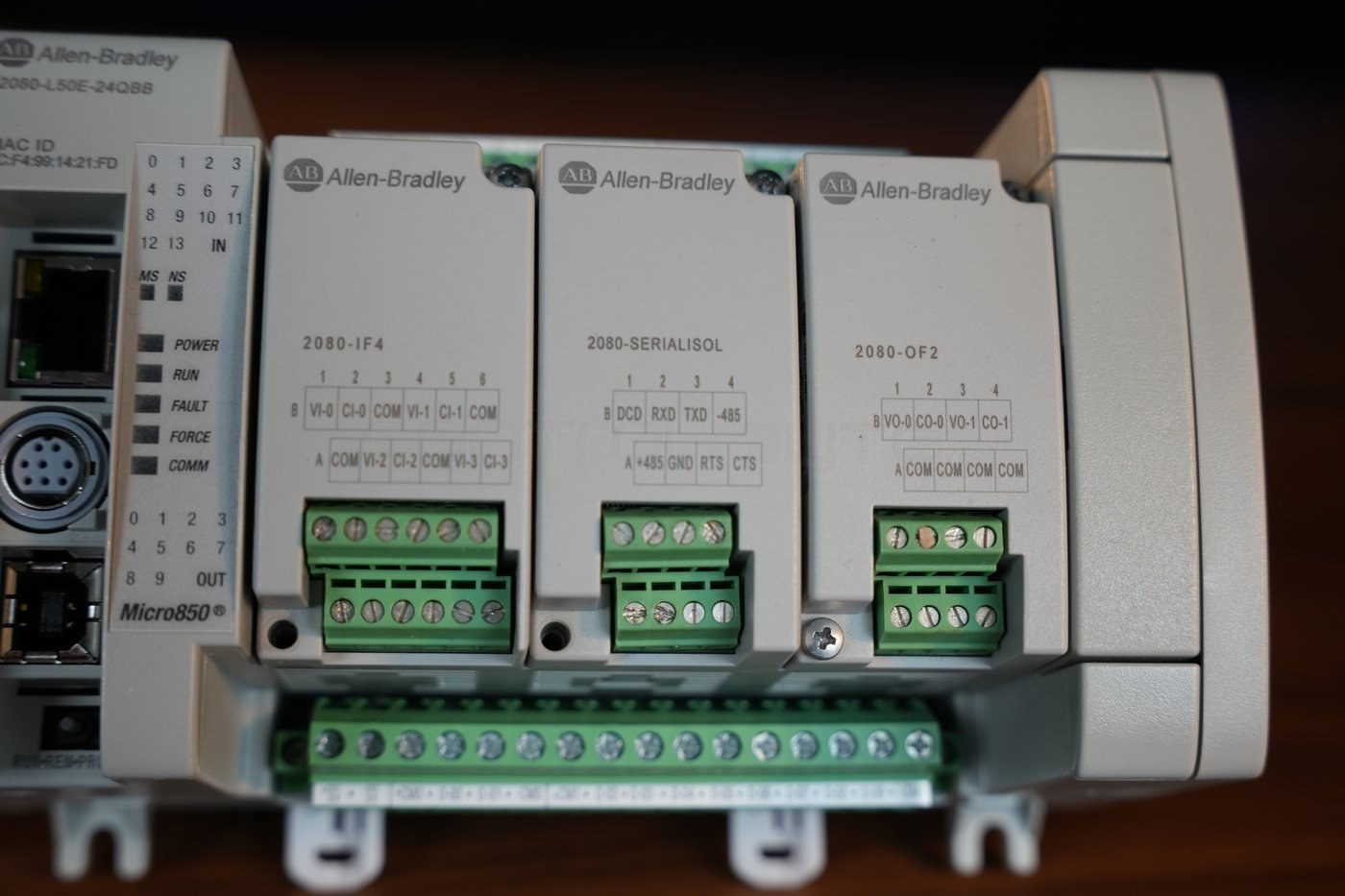

Trzy gniazda plug-in z przodu sterownika to miejsce, w którym Micro850 zyskuje funkcje wykraczające poza cyfrowe I/O. W naszym zestawie wszystkie trzy sloty są zajęte.
2080-IF4 – cztery wejścia analogowe
Moduł 2080-IF4 dodaje sterownikowi 4 kanały wejść analogowych o rozdzielczości 12 bitów. Każdy kanał można skonfigurować jako napięciowy (0-10 V) lub prądowy (0-20 mA), co widać po podwójnym opisie zacisków: VI-0 do VI-3 dla wejść napięciowych i CI-0 do CI-3 dla prądowych, z zaciskami wspólnymi COM. To moduł do odczytu czujników analogowych – temperatury, ciśnienia, poziomu czy przetworników 4-20 mA.
2080-OF2 – dwa wyjścia analogowe
2080-OF2 to lustrzane odbicie modułu wejść: 2 kanały wyjść analogowych 12-bitowych, również w wariancie napięciowym (VO-0, VO-1) lub prądowym (CO-0, CO-1). Takim wyjściem zadajemy wartość do falownika, zaworu regulacyjnego albo pozycjonera – wszędzie tam, gdzie urządzenie wykonawcze oczekuje sygnału analogowego.
2080-SERIALISOL – izolowany port szeregowy
Środkowy moduł, 2080-SERIALISOL, to izolowany galwanicznie port szeregowy RS-232 / RS-485. Izolacja chroni sterownik przed różnicami potencjałów i zakłóceniami na długich liniach komunikacyjnych. Na listwie znajdziemy sygnały RS-232 (DCD, RXD, TXD, RTS, CTS, GND) oraz RS-485 (+485, -485). Moduł obsługuje między innymi Modbus RTU (master i slave), co pozwala wpiąć Micro850 do sieci liczników energii, przetwornic czy paneli operatorskich.
Diagnostyka – diody stanu i porty

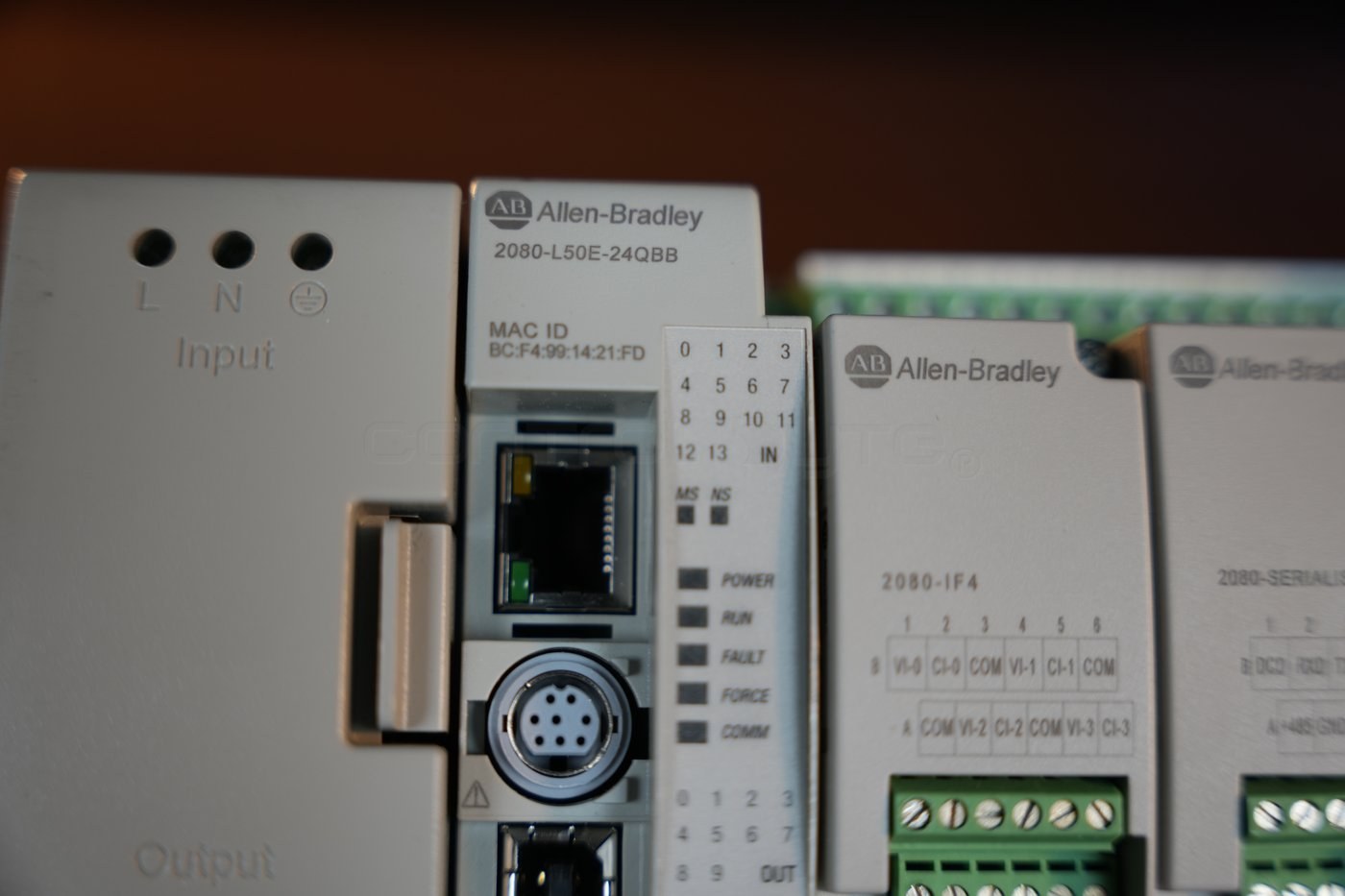

Front sterownika to także panel diagnostyczny. Zestaw diod POWER, RUN, FAULT, FORCE i COMM pokazuje na pierwszy rzut oka, czy sterownik jest zasilony, wykonuje program, zgłasza błąd, ma wymuszone I/O lub prowadzi komunikację. Osobne diody MS i NS (Module Status i Network Status) opisują stan modułu i sieci EtherNet/IP.
Powyżej diod znajdziemy gniazdo RJ45 EtherNet/IP z własnym adresem MAC nadrukowanym na obudowie, gniazdo portu szeregowego oraz port USB do programowania. Wbudowana legenda numeruje wejścia (IN 0-13) i wyjścia (OUT 0-9), co ułatwia orientację przy okablowaniu.
Montaż zestawu krok po kroku
Złożenie takiego zestawu w działający układ sprowadza się do kilku uporządkowanych kroków.
- Zamontuj szynę DIN i zatrzaśnij na niej kolejno zasilacz, sterownik oraz zaślepkę rozszerzeń, dociskając zestaw do siebie tak, aby złącza magistrali się połączyły.
- Wepnij moduły plug-in w gniazda z przodu sterownika – w naszym przypadku 2080-IF4, 2080-SERIALISOL i 2080-OF2. Sterownik wykrywa je automatycznie po konfiguracji w projekcie.
- Podłącz napięcie sieciowe do zacisków L, N i uziemienia zasilacza (krok dla przeszkolonego instalatora).
- Poprowadź 24 V DC z wyjścia zasilacza do zacisków zasilania sterownika i sprawdź, czy zapaliła się dioda DC OK.
- Podłącz sygnały obiektowe do listew: wejścia i wyjścia cyfrowe na listwach sterownika, sygnały analogowe i szeregowe na listwach modułów plug-in.
- Połącz sterownik kablem USB lub Ethernet z komputerem i wgraj projekt z Connected Components Workbench.
Tak zmontowany zestaw jest gotowy do pracy laboratoryjnej lub produkcyjnej. Sterownik można w każdej chwili rozbudować, dokładając moduły rozszerzeń 2085 od prawej strony, aż do maksymalnie 132 punktów I/O.
Możliwości sterownika Micro850
Podsumowując, ten kompaktowy zestaw daje zaskakująco szeroki wachlarz możliwości:
- Sterowanie cyfrowe – 14 wejść i 10 wyjść wbudowanych, rozbudowa do 132 punktów.
- Obsługa sygnałów analogowych – odczyt 4 wejść (2080-IF4) i zadawanie 2 wyjść (2080-OF2) w standardzie napięciowym i prądowym.
- Komunikacja przemysłowa – wbudowany EtherNet/IP oraz izolowany port szeregowy RS-232/RS-485 z Modbus RTU.
- Szybkie liczniki – do 4 kanałów HSC do enkoderów i pomiarów impulsowych.
- Programowanie w IEC 61131-3 – drabinka, FBD i tekst strukturalny w bezpłatnym Connected Components Workbench.
Dzięki temu Micro850 nadaje się zarówno do prostych maszyn i wysepek sterujących, jak i do nauki programowania PLC na realnym, przemysłowym sprzęcie.
Najczęstsze pytania (FAQ)
Ile modułów można podłączyć do Micro850 2080-L50E?
Sterownik ma 3 gniazda plug-in z przodu oraz obsługuje do 4 modułów rozszerzeń 2085 od prawej strony. Łącznie pozwala to obsłużyć do 132 punktów I/O.
Czym różni się moduł plug-in od modułu rozszerzeń?
Moduły plug-in (seria 2080) wpina się w gniazda z przodu sterownika i nie zwiększają szerokości układu. Moduły rozszerzeń (seria 2085) dokłada się od prawej strony na szynie DIN, gdy potrzebujemy więcej punktów I/O.
W czym programuje się Micro850?
W bezpłatnym środowisku Connected Components Workbench firmy Rockwell Automation, zgodnym z IEC 61131-3. Program wgrywa się przez wbudowany port USB lub przez sieć EtherNet/IP.
Czy Micro850 obsługuje Modbus?
Tak. Wbudowany port szeregowy oraz moduł 2080-SERIALISOL obsługują Modbus RTU w trybie master i slave, a port EtherNet/IP umożliwia komunikację w sieci Ethernet.
Podsumowanie
Micro850 2080-L50E to sterownik, który w jednym kompaktowym zestawie łączy cyfrowe I/O, sygnały analogowe, izolowaną komunikację szeregową i sieć EtherNet/IP. Taki układ – zasilacz, jednostka centralna i moduły plug-in – to gotowa baza pod małą maszynę, wysepkę sterującą lub prototyp aplikacji przemysłowej. Jeśli chcesz nauczyć się programować sterowniki PLC od podstaw i wykorzystać tę wiedzę w realnych projektach, sprawdź nasz kurs programowania PLC w języku LAD/FBD. Pracujesz w ekosystemie Allen-Bradley? Zobacz też, jak napisać pierwszy program w Studio 5000. Szczegółowe dane techniczne rodziny Micro800 znajdziesz w dokumentacji Rockwell Automation.
