Jak połączyć Factory IO z Siemens S7-1200 i PLCSIM (V15.1–V20)

Przykładowy projekt

Dla tych wersji TIA Portal dostępne są specjalne projekty szablonowe (Template Projects), które umożliwiają poprawną komunikację Factory I/O z symulatorem. Bez użycia gotowego szablonu połączenie nie będzie działać.

Pobierz odpowiedni szablon

• FactoryIO_Template_S7-1200_V15.zip – dla sterowników S7-1200
• FactoryIO_Template_S7-1500_V15.zip – dla sterowników S7-1500

👉 Szablony oznaczone jako V15 są kompatybilne z wersjami TIA Portal V15/16/17/18/19.

Konfiguracja projektu w TIA Portal

1. Otwórz pobrany szablon projektu odpowiadający Twojemu sterownikowi (S7-1200 lub S7-1500).
2. Zapisz projekt pod nową nazwą (np. MyFirstProject).
3. Możesz teraz pisać swój program.

⚠️ Uwaga: w istniejącym bloku OB1 znajduje się już Network 1 – nie usuwaj go, ponieważ jest konieczny do komunikacji z Factory I/O.

Uruchomienie symulacji w S7-PLCSIM

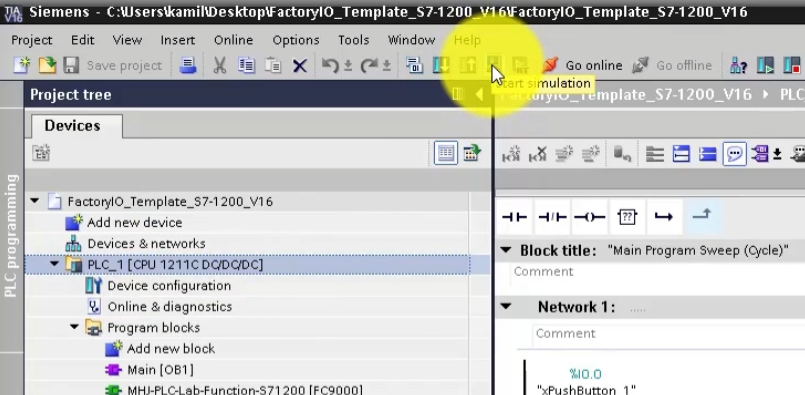

1. Wybierz urządzenie i kliknij Start Simulation.
2. Wybierz interfejs PN/IE (1) jako typ PG/PC Interface.
3. W polu PG/PC Interface wybierz PLCSIM S7-1200/S7-1500 (2).
4. Kliknij Start search (3), a po zakończeniu skanowania wybierz urządzenie (4).

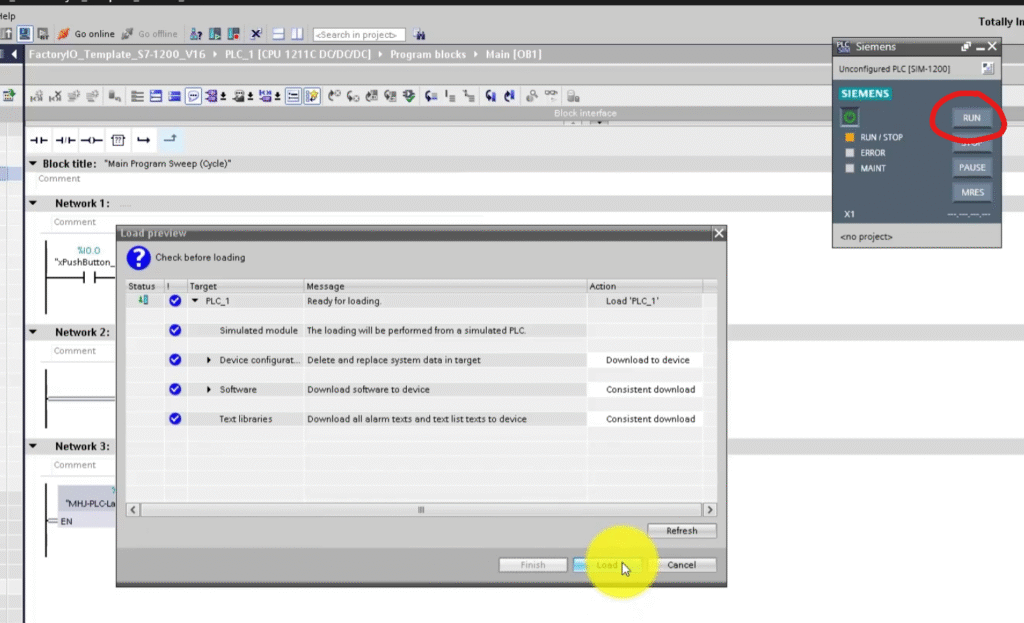

5. Kliknij Load (5), aby załadować program.
6. W S7-PLCSIM przełącz CPU w tryb RUN.

Połączenie Factory I/O z S7-PLCSIM

1. W Factory I/O przejdź do FILE > Driver Configuration.
2. Wybierz z listy sterowników Siemens S7-PLCSIM.
3. Kliknij CONFIGURATION, aby otworzyć panel konfiguracji.
4. Wybierz odpowiedni model CPU (S7-1200 lub S7-1500).
5. Naciśnij Esc, aby wrócić do głównego okna sterownika.
6. Kliknij CONNECT, aby nawiązać połączenie.

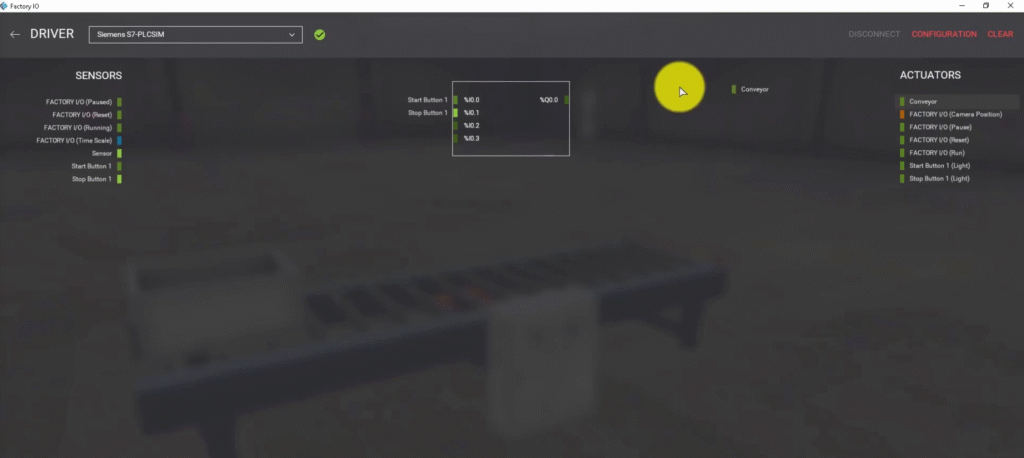

Poprawne połączenie sygnalizowane jest zieloną ikoną obok wybranego sterownika oraz na pasku statusu.

Połączenie Factory I/O z PLC Siemens S7-1200/1500

1. W Factory I/O przejdź do FILE > Driver Configuration.

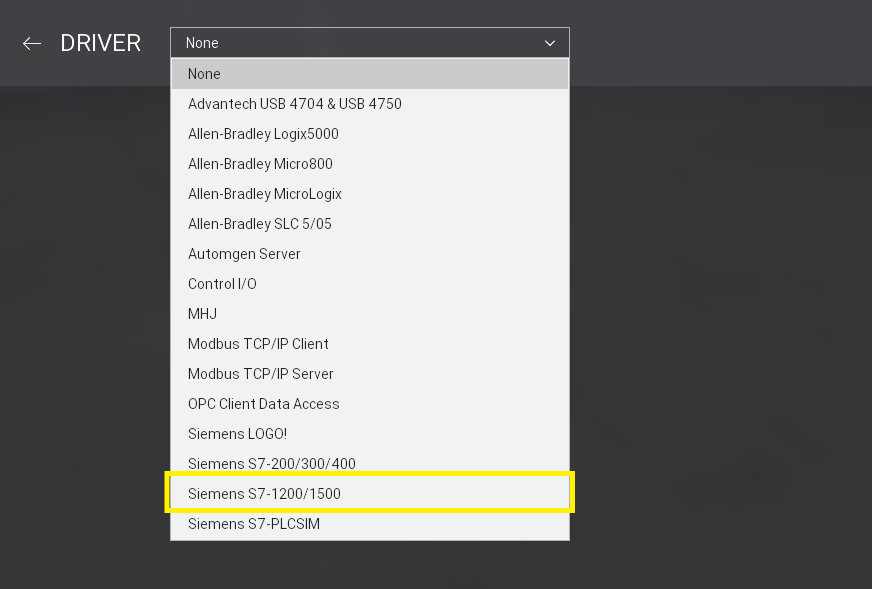

2. Wybierz z listy sterowników Siemens S7-1200/1500.
3. Kliknij CONFIGURATION, aby otworzyć panel konfiguracji.

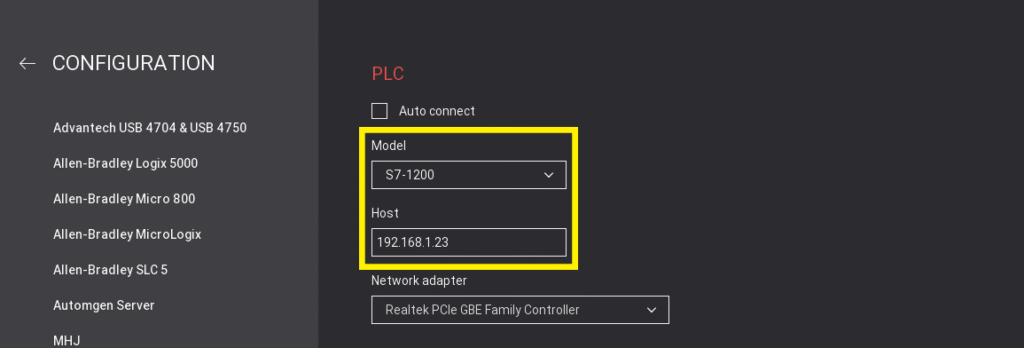

4. Wybierz odpowiedni model CPU (S7-1200 lub S7-1500).
5. Wpisz adres IP sterownika, który ustawiłes podczas konfiguracji w TIA Portal
6. Naciśnij Esc, aby wrócić do głównego okna sterownika.
7. Kliknij CONNECT, aby nawiązać połączenie.

Podsumowanie

Dzięki wykorzystaniu szablonów kompatybilnych z TIA Portal V15–V20 możliwe jest szybkie skonfigurowanie środowiska do nauki programowania PLC z użyciem Factory I/O i S7-PLCSIM. Połączenie pozwala testować własne programy w realistycznej wirtualnej fabryce – bez ryzyka dla sprzętu i w pełni w środowisku symulacyjnym.
