SOLIDWORKS Electrical to środowisko, w którym schemat elektryczny przestaje być zwykłym rysunkiem, a staje się bazą danych projektu. Zamiast pilnować ręcznie numeracji przewodów, listew zaciskowych i list materiałowych, pozwalasz programowi generować je automatycznie. W tym wpisie pokazujemy, jak wygląda praca w tym narzędziu, czym różnią się jego pakiety i jak zdobyć bezpłatną licencję testową na czas nauki. Jeśli dopiero zaczynasz, zacznij od wpisu jak czytać schematy elektryczne – rysowanie idzie potem znacznie sprawniej.

Film z lekcji wprowadzającej pojawi się tutaj po opublikowaniu nagrania.

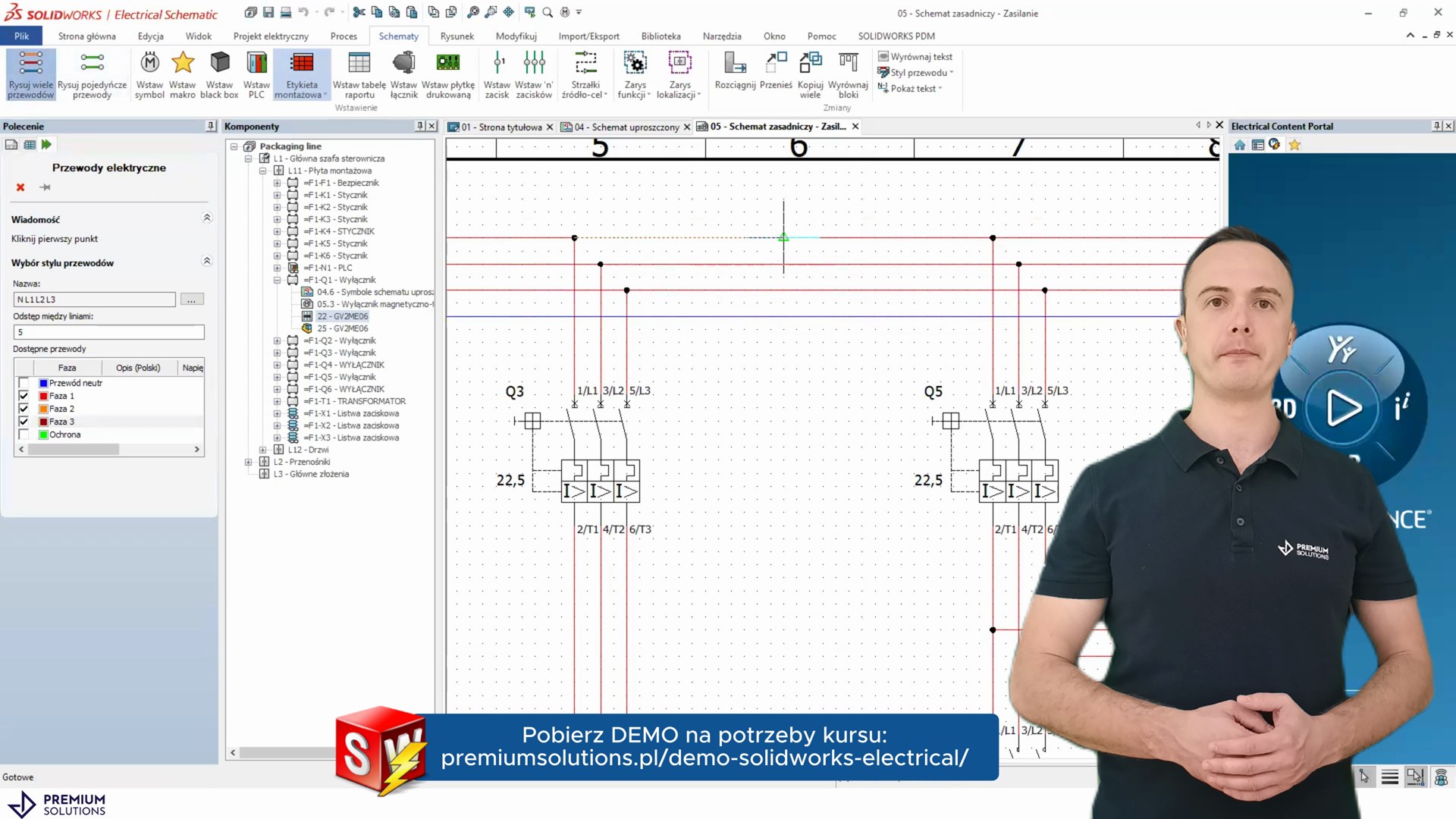

Schemat zasadniczy zasilania w SOLIDWORKS Electrical Schematic – widok projektu, drzewa komponentów i Electrical Content Portal
Schemat zasadniczy zasilania w SOLIDWORKS Electrical Schematic – widok projektu, drzewa komponentów i Electrical Content Portal

Współpracujemy z Premium Solutions

Materiał wideo powyżej nagrał dla nas Piotr z firmy Premium Solutions – autoryzowanego dostawcy i partnera rozwiązań SOLIDWORKS w Polsce. To z nimi współpracujemy przy kursie rysowania schematów: Premium Solutions udostępnia kursantom ControlByte licencję demonstracyjną oraz wsparcie techniczne przy instalacji i aktywacji programu.

Pełny opis funkcji, pakietów i sposobów licencjonowania znajdziesz na stronie dystrybutora: SOLIDWORKS Electrical – Premium Solutions.

Czym jest SOLIDWORKS Electrical i kto z niego korzysta

SOLIDWORKS Electrical to oprogramowanie do projektowania instalacji i układów elektrycznych – od schematów jednoliniowych i wieloliniowych, przez listwy zaciskowe i kable, po rozmieszczenie aparatury w szafie sterowniczej. Sięgają po nie:

  • projektanci instalacji elektrycznych i automatyki,
  • automatycy i integratorzy budujący maszyny,
  • konstruktorzy maszyn, którzy muszą pogodzić część mechaniczną z elektryczną,
  • firmy budujące systemy zasilania oraz szafy sterownicze.

Kluczowa różnica wobec klasycznego rysowania w CAD 2D polega na tym, że każdy symbol na schemacie jest obiektem powiązanym z częścią producenta, a nie tylko zbiorem linii. Program wie, że dany styk należy do konkretnego stycznika, a dany przewód – do konkretnego potencjału.

Dlaczego warto projektować w SOLIDWORKS Electrical

  • Automatyczna numeracja i aktualizacja oznaczeń – oznaczenia przewodów, komponentów i potencjałów nadaje program według zdefiniowanych formuł.
  • Spójność dokumentacji – zmiana na schemacie przechodzi do wszystkich raportów i widoków.
  • Odsyłacze krosowe – styki pomocnicze same wskazują, gdzie w projekcie znajduje się cewka.
  • Gotowe biblioteki symboli w standardach branżowych (IEC, ANSI, JIS, GB).
  • Powtarzalność – obwody zapisujesz jako makra i wstawiasz w kolejnych projektach.
  • Integracja 2D z 3D – projekt elektryczny łączy się z modelem SOLIDWORKS CAD.
  • Mniej fizycznych prototypów – kolizje w szafie wychodzą na etapie modelu, nie na montażu.

Wspólna baza SQL zamiast paczki plików

Wszystkie informacje o projekcie – strony, komponenty, przewody, kable, części producenta – trzymane są we wspólnej bazie danych SQL. To najważniejsza różnica w codziennej pracy: zmiana wykonana na schemacie automatycznie aktualizuje się w całej dokumentacji i u wszystkich osób pracujących nad projektem. Nie ma ręcznego zapisywania, wysyłania plików i pytania „czy na pewno masz najnowszą wersję”.

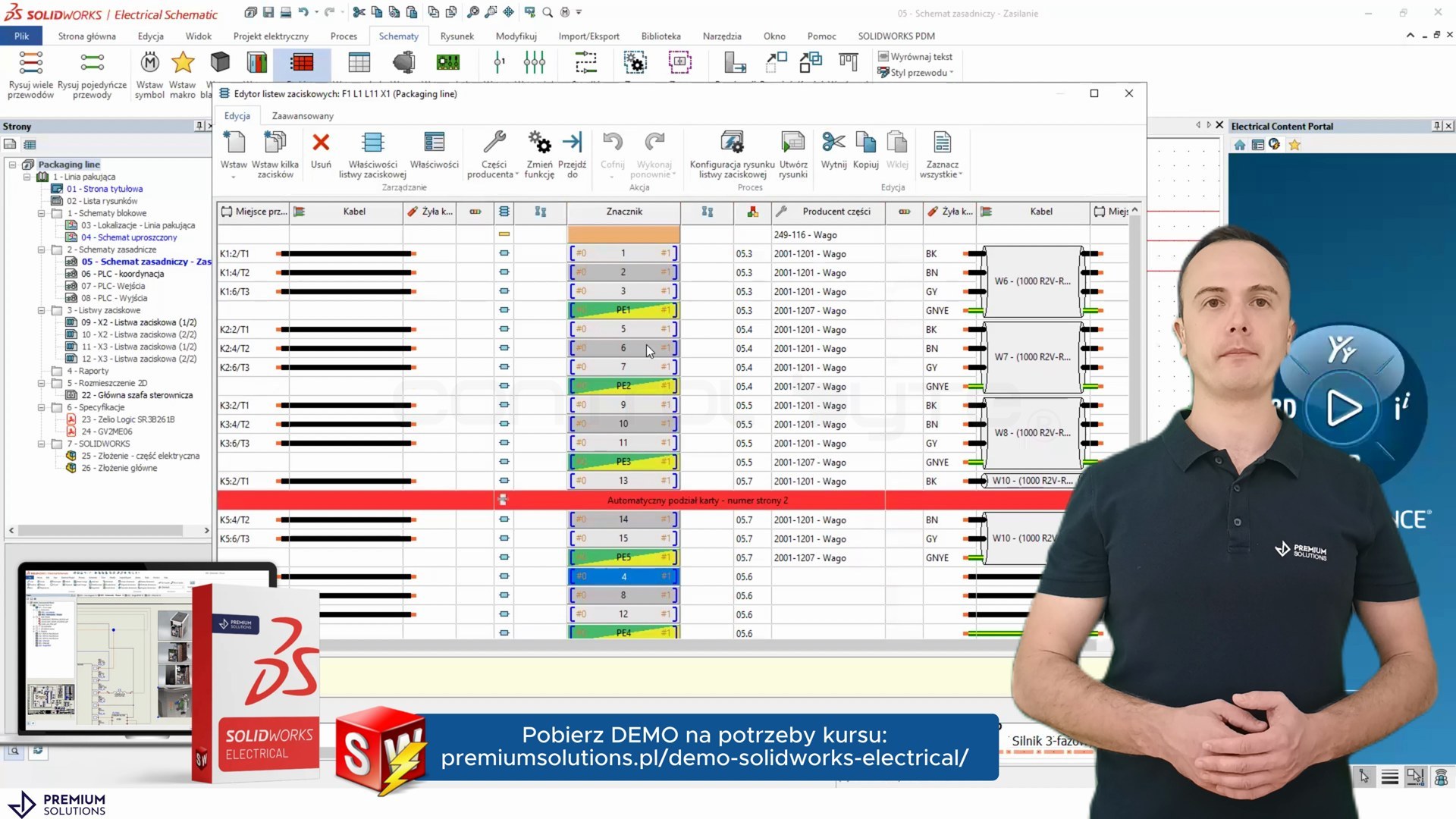

Edytor listew zaciskowych w SOLIDWORKS Electrical – żyły, kable i znaczniki generowane z danych projektu
Edytor listew zaciskowych w SOLIDWORKS Electrical – żyły, kable i znaczniki generowane z danych projektu

Biblioteki symboli i części producenta

Program dostarcza rozbudowane biblioteki symboli oraz kart katalogowych komponentów pochodzących od wielu producentów. Dostęp do nich masz z poziomu SOLIDWORKS Electrical Content Portal. W praktyce oznacza to, że wstawiając stycznik, wybierasz konkretny numer katalogowy, a program automatycznie zna liczbę i typ jego styków.

Możesz też iść drugą drogą: zbudować własną bibliotekę zgodną ze standardem obowiązującym w Twojej firmie – z własnymi symbolami, opisami i numeracją. Tego uczymy w kursie, bo w realnych projektach niemal zawsze kończy się na własnych symbolach.

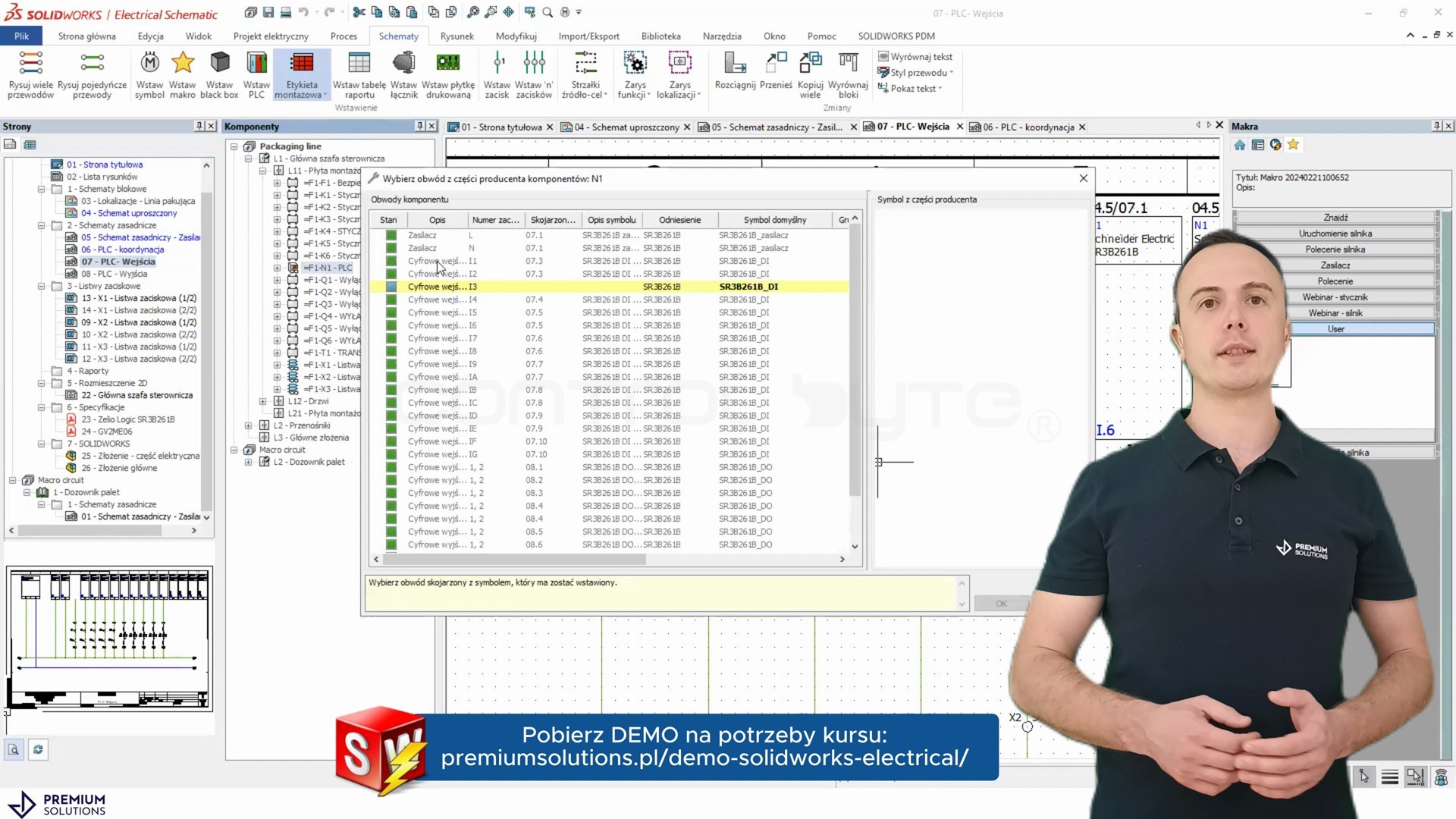

Wybór obwodu z części producenta – powiązanie symbolu z konkretnym numerem katalogowym
Wybór obwodu z części producenta – powiązanie symbolu z konkretnym numerem katalogowym

Automatyczne raporty i listy materiałowe

Raporty to miejsce, w którym projektowanie w bazie danych zwraca zainwestowany czas. Z gotowego schematu jednym kliknięciem wygenerujesz:

  1. listę materiałową (BOM) z numerami katalogowymi,
  2. listę kabli i zestawienie żył,
  3. zestawienie przewodów i połączeń,
  4. rysunki listew zaciskowych,
  5. spis dokumentów i listę rysunkową.

Raporty są zapytaniami do bazy projektu, więc możesz definiować własne zestawienia pod wymagania klienta. Mniej przepisywania, mniej literówek w numerach katalogowych, mniej poprawek na budowie.

Drzewo projektu z raportami: lista kabli, lista materiałowa oraz zestawienia przewodów i kabli
Drzewo projektu z raportami: lista kabli, lista materiałowa oraz zestawienia przewodów i kabli

Pakiety SOLIDWORKS Electrical – który wybrać?

PakietDo czego służyDla kogo
Electrical Schematic StandardSchematy 2D, biblioteki komponentów, raporty i listy materiałowe, uproszczone widoki aparaturyPojedynczy projektant, dokumentacja 2D
Electrical Schematic ProfessionalWszystko ze Standard + praca wielu projektantów na jednym projekcie, integracja PCB, wiązkiZespoły projektowe
Electrical 3DPowiązanie schematu z modelem 3D, rozmieszczanie aparatury, automatyczne trasowanie przewodówProjektowanie szaf i maszyn w 3D
Electrical ProfessionalSchematic Professional + Electrical 3D w jednym pakiecieKompleksowe projekty 2D i 3D

Zakres pakietów bywa aktualizowany, więc przed zakupem warto potwierdzić konfigurację u dystrybutora. Aktualne porównanie funkcji znajdziesz na stronie SOLIDWORKS Electrical w Premium Solutions.

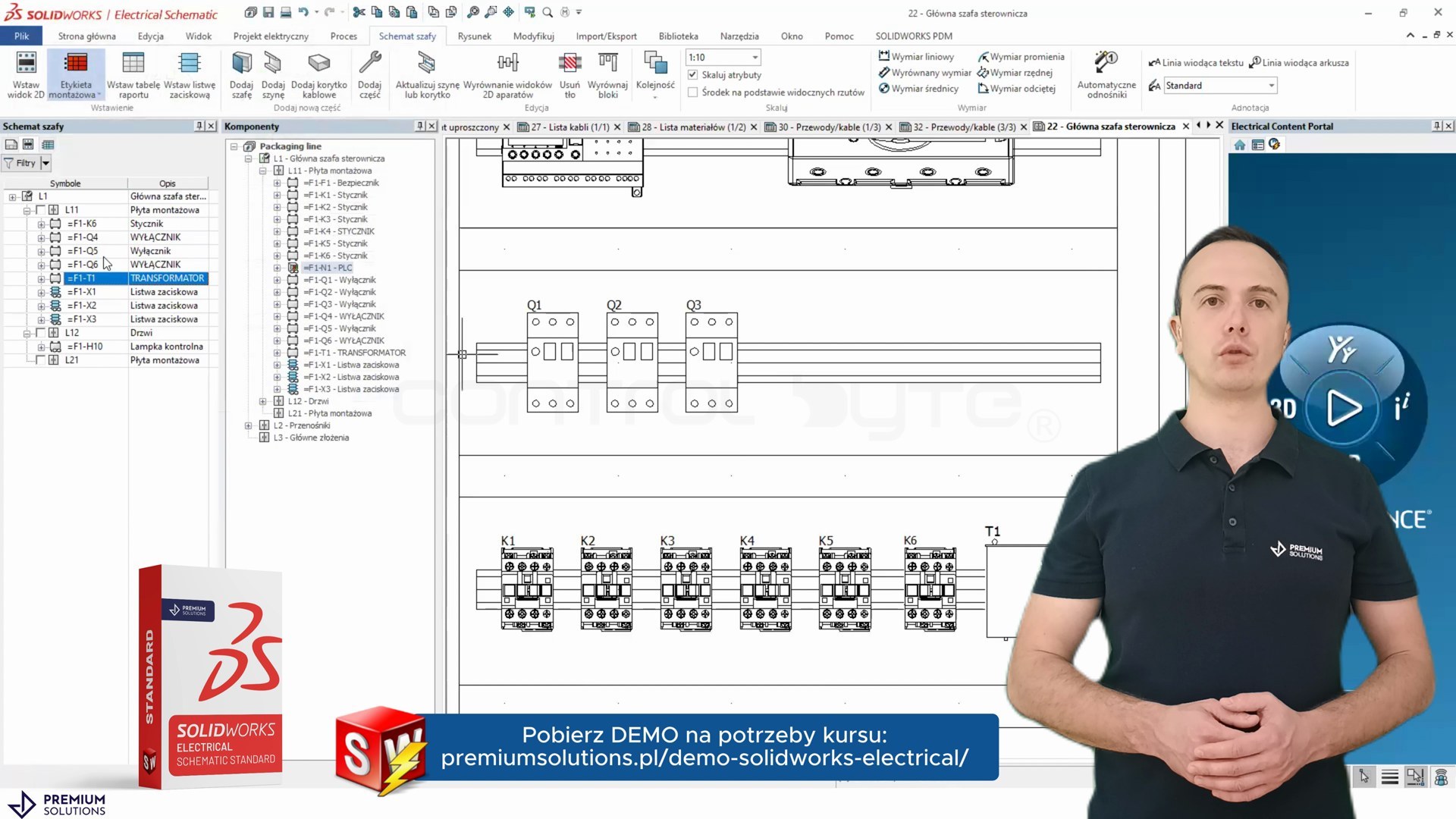

Rozmieszczenie aparatury na płycie montażowej – schemat szafy 2D w pakiecie Schematic Standard
Rozmieszczenie aparatury na płycie montażowej – schemat szafy 2D w pakiecie Schematic Standard

SOLIDWORKS Electrical 3D – od schematu do szafy

Dodatek Electrical 3D łączy projekt elektryczny ze środowiskiem SOLIDWORKS CAD. Aparaturę rozmieszczasz na płycie montażowej na podstawie gotowej listy komponentów ze schematu, a program automatycznie generuje przewody i kable pomiędzy modelami – korzystając z logicznych połączeń wynikających ze schematu.

Zmiana idzie w obie strony: to, co poprawisz na schemacie, zobaczysz w modelu 3D i odwrotnie. Dzięki temu kolizje, za krótkie korytka i brakujące miejsce na szynie wychodzą na ekranie, a nie przy montażu szafy. Jeśli planujesz oznaczanie aparatury, przyda się też nasz poradnik jak oznaczyć szafę sterowniczą.

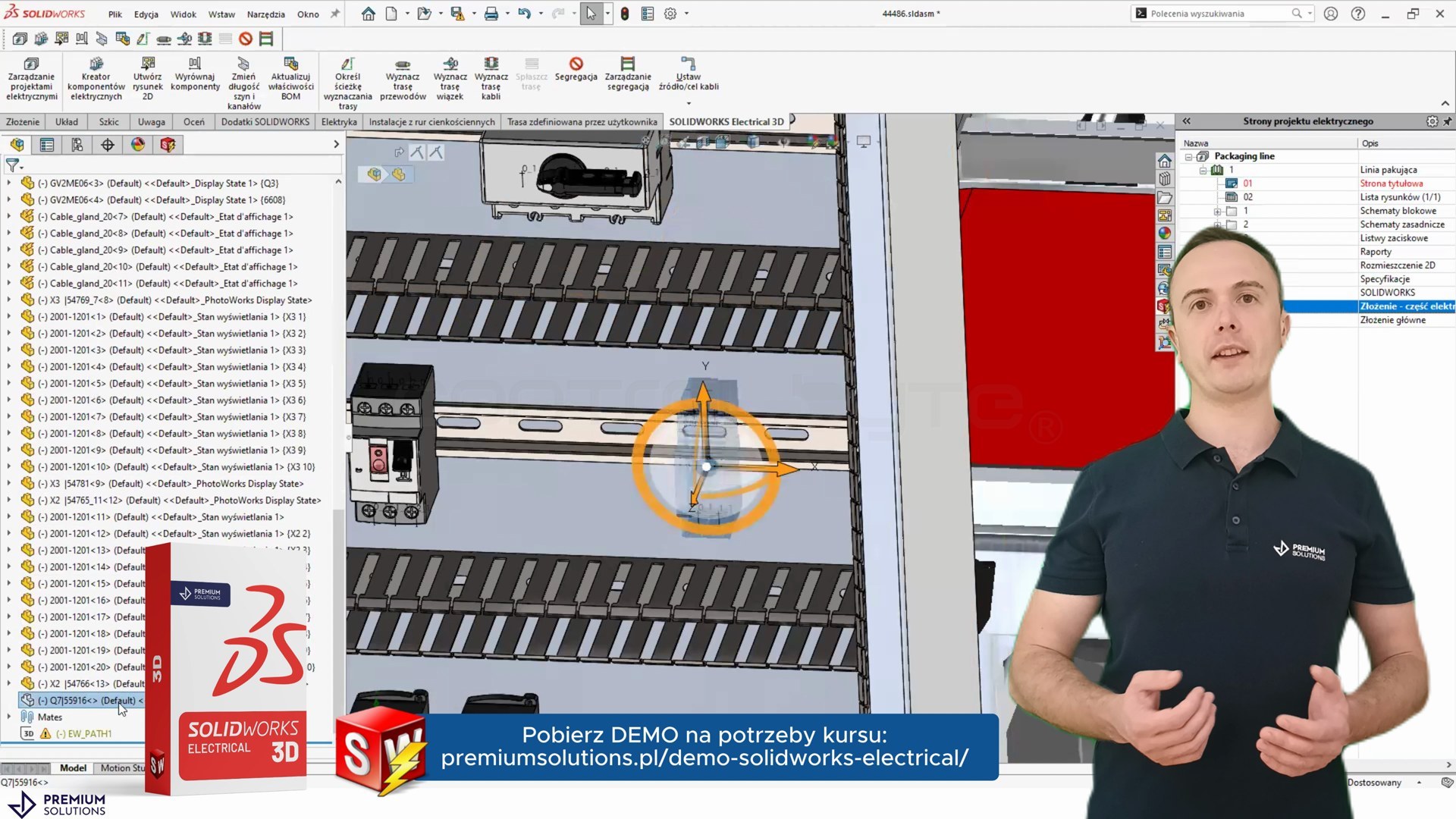

Szafa sterownicza w SOLIDWORKS Electrical 3D – aparatura na szynach i korytka kablowe
Szafa sterownicza w SOLIDWORKS Electrical 3D – aparatura na szynach i korytka kablowe

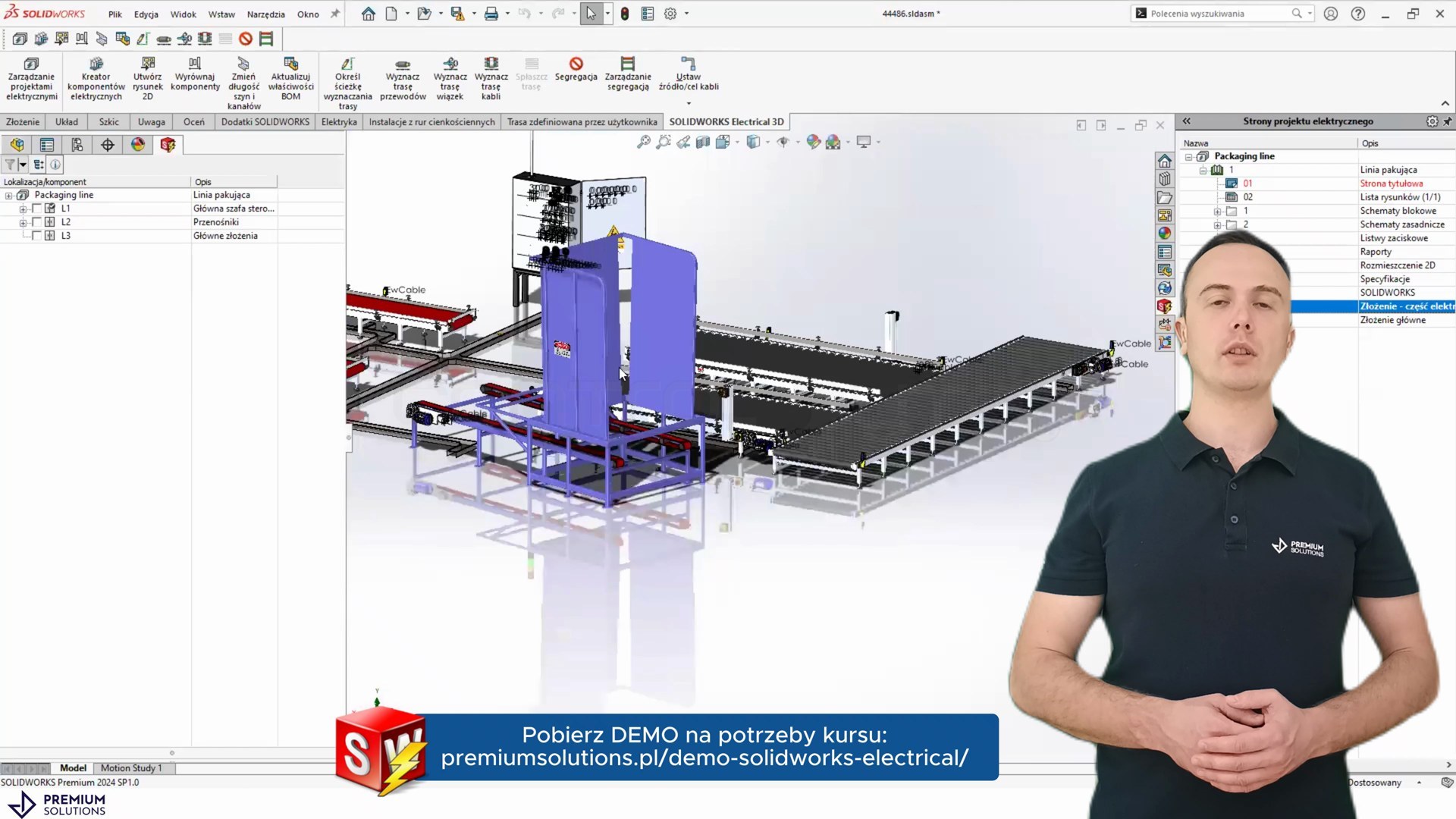

Model 3D całej linii pakującej z projektem elektrycznym powiązanym ze złożeniem
Model 3D całej linii pakującej z projektem elektrycznym powiązanym ze złożeniem

SOLIDWORKS Electrical a EPLAN – co wybrać?

Przy wyborze narzędzia do dokumentacji elektrycznej pytanie brzmi zwykle tak samo: EPLAN czy SOLIDWORKS Electrical? W polskim budowie maszyn EPLAN Electric P8 jest bardzo mocno zakorzeniony – wiele biur konstrukcyjnych i integratorów pracuje w nim od lat, a klienci potrafią wprost wymagać dokumentacji w tym formacie. SOLIDWORKS Electrical jest w tej konkurencji młodszy, ale idzie tą samą drogą: to nie jest rysowanie linii, tylko projektowanie na bazie danych.

Wspólny mianownik obu programów jest większy, niż się wydaje. Oba trzymają projekt w bazie danych, oba generują odsyłacze krosowe, rysunki listew zaciskowych, zestawienia kabli i listy materiałowe, oba mają własny portal z częściami producentów (SOLIDWORKS Electrical Content Portal kontra EPLAN Data Portal). Różnice zaczynają się tam, gdzie dokumentacja elektryczna spotyka się z konstrukcją mechaniczną.

ObszarSOLIDWORKS ElectricalEPLAN
Model pracyProjekt w bazie SQL, schemat jako daneProjekt w bazie danych, schemat jako dane
Baza części producentaElectrical Content PortalEPLAN Data Portal
Szafa w 3DElectrical 3D – natywnie w SOLIDWORKS CAD, synchronizacja dwukierunkowa bez plików pośrednichEPLAN Pro Panel – osobny moduł z własnym środowiskiem 3D
Wiązki przewodówElectrical Schematic ProfessionalEPLAN Harness proD
Integracja z MCADNatywna z SOLIDWORKS, wspólna baza dla ECAD i MCADWymiana danych z zewnętrznym systemem CAD
Gdzie spotkasz najczęściejFirmy, które konstruują maszynę w SOLIDWORKSBudowa maszyn i duże biura projektowe, częsty wymóg klienta

Kiedy SOLIDWORKS Electrical wygrywa z EPLAN-em

  • Część mechaniczna maszyny powstaje już w SOLIDWORKS – projekt elektryczny i model 3D siedzą w jednym środowisku i we wspólnej bazie danych.
  • Projektujesz szafę w 3D i chcesz automatycznego trasowania przewodów po korytkach bez eksportu do osobnego programu.
  • Zależy Ci na jednej, spójnej liście materiałowej dla elektryki i mechaniki.
  • Zespół zna już interfejs SOLIDWORKS – próg wejścia jest wyraźnie niższy.

Kiedy lepiej zostać przy EPLAN

  • Klient końcowy wymaga dokumentacji w formacie EPLAN – to wciąż najczęstszy argument rozstrzygający spór.
  • Masz dużą, dopracowaną przez lata bibliotekę makr, szablonów i schematów typowych w EPLAN-ie.
  • Wymieniasz projekty z kooperantami pracującymi w tym samym ekosystemie.
  • Konstrukcja mechaniczna powstaje w zupełnie innym CAD-zie, więc integracja 2D–3D nie daje Ci żadnej przewagi.

W praktyce warto pamiętać o jednym: umiejętności przenoszą się między programami. Potencjały, odsyłacze krosowe, funkcje i lokalizacje, propagacja potencjału na zaciskach, logika listew i numeracji – to pojęcia wspólne dla całego ECAD-u. Jeśli ogarniesz je w SOLIDWORKS Electrical, przesiadka na EPLAN Electric P8 (albo odwrotnie) sprowadza się do poznania interfejsu, a nie do uczenia się projektowania od zera. Dlatego w kursie kładziemy nacisk na zasady, a nie na klikanie w konkretne ikony.

Wymagania systemowe i sposoby licencjonowania

Zanim zaczniesz naukę, sprawdź, czy Twój komputer udźwignie program. Producent podaje jako minimum:

  • Windows 10 64-bit (wersja 1809 lub nowsza),
  • procesor x86_64 (Intel 64 lub AMD64),
  • 16 GB RAM (8 GB w przypadku Electrical Schematic),
  • dysk SSD z minimum 20 GB wolnego miejsca,
  • Microsoft Excel i Word 2021 lub nowszy,
  • certyfikowaną kartę graficzną ze sterownikiem z listy producenta.

Licencje występują w trzech wariantach: wieczysta jednostanowiskowa, wieczysta sieciowa (pobierana z serwera licencji w sieci lokalnej) oraz czasowa stanowiskowa – aktywowana na 3 lub 12 miesięcy. Do nauki najwygodniejsza jest wersja demonstracyjna, o której niżej.

30-dniowe demo dla kursantów

Premium Solutions przygotowało dla uczestników kursu ControlByte bezpłatną, 30-dniową wersję demonstracyjną SOLIDWORKS Electrical. Wystarczy wypełnić krótki formularz po dołączeniu do kursu.

Dwie praktyczne wskazówki z lekcji:

  1. Wyślij zgłoszenie dopiero wtedy, gdy realnie zaczynasz naukę – 30 dni liczy się od aktywacji, więc szkoda tracić dni testowe na czekanie.
  2. Przy problemach z instalacją lub aktywacją napisz do Premium Solutions – zespół pomaga uruchomić program i odpowiada na pytania o konfigurację.

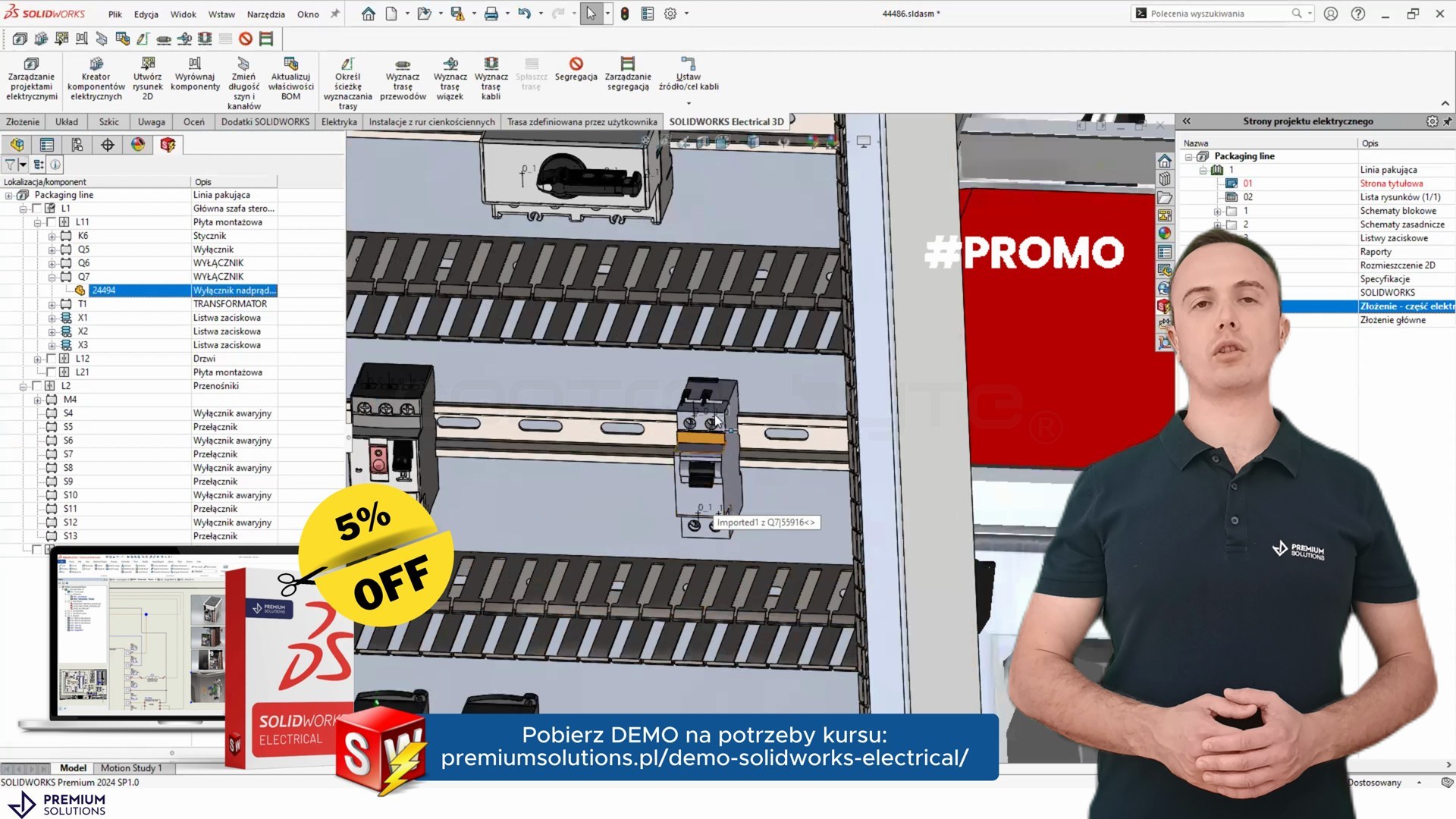

Informacja o 30-dniowym demo SOLIDWORKS Electrical dla uczestników kursu ControlByte
Informacja o 30-dniowym demo

Czego uczy kurs rysowania schematów elektrycznych

Kurs rysowania schematów elektrycznych prowadzi od instalacji programu do gotowego projektu z modelem 3D. W 31 lekcjach (ponad 8 godzin nagrań) przechodzimy między innymi przez:

  • tworzenie, archiwizację i wczytywanie projektów oraz ustawienia i język projektu,
  • wczytanie bibliotek i przygotowanie arkuszy rysunkowych,
  • rysowanie przewodów, wstawianie symboli i dobór części producenta,
  • funkcje i lokalizacje, komponenty oraz strzałki źródła i celu,
  • przewody, potencjały i style przewodów,
  • tworzenie własnych symboli wraz z propagacją potencjału na zaciskach,
  • listwy zaciskowe, kable w standardzie AWG i mm2 oraz kable na diagramie liniowym,
  • makra, listwy dystrybucji potencjału i obsługę sterowników PLC na schemacie,
  • budowę modelu 3D szafy w SOLIDWORKS Electrical 3D,
  • schemat do samodzielnego wykonania i projekt zaliczeniowy.

Do tego dochodzą materiały pomocnicze, zadania praktyczne, grupa na Discordzie i certyfikat ukończenia.

Najczęstsze problemy na starcie

  • Aktywacja demo trwa lub nie dochodzi mail – sprawdź folder spam i skontaktuj się z Premium Solutions; nie zakładaj drugiego zgłoszenia, bo licznik 30 dni już biegnie.
  • Brak Microsoft Excel/Word – część raportów i szablonów korzysta z pakietu Office; bez niego eksport zestawień będzie ograniczony.
  • Wolna praca na dużym projekcie – włącz tryb rozproszony, który ogranicza ruch sieciowy i odracza aktualizacje projektu.
  • Symbol nie propaguje potencjału na zaciskach – to najczęstszy błąd przy tworzeniu własnych symboli; poświęcamy temu osobną, długą lekcję w kursie.
  • Brakuje komponentu w bibliotece – pobierz go z Electrical Content Portal albo utwórz własną część producenta i przypisz jej obwody oraz styki.

FAQ

Czy SOLIDWORKS Electrical wymaga SOLIDWORKS CAD?

Nie. Pakiety Electrical Schematic Standard i Professional działają samodzielnie i wystarczają do stworzenia pełnej dokumentacji 2D. SOLIDWORKS CAD jest potrzebny dopiero dla dodatku Electrical 3D.

Czy da się nauczyć programu na wersji demonstracyjnej?

Tak – demo jest pełnofunkcyjne przez 30 dni i właśnie pod ten okres jest ułożony kurs. Warto aktywować je w dniu, w którym faktycznie siadasz do pierwszej lekcji.

Czym SOLIDWORKS Electrical różni się od rysowania w CAD 2D?

W CAD 2D rysujesz linie i teksty, a spójność dokumentacji pilnujesz sam. Tutaj pracujesz na bazie danych: symbole są powiązane z częściami producenta, oznaczenia nadawane są automatycznie, a listy materiałowe, rysunki listew i zestawienia kabli powstają z projektu, a nie obok niego.

Czy kurs jest dla początkujących?

Tak. Zaczynamy od instalacji i podstawowych ustawień projektu. Przyda się natomiast elementarna umiejętność czytania schematów – jeśli jej nie masz, najpierw przerób kurs czytania schematów elektrycznych.

Ile trwa nauka?

Materiał wideo to ponad 8 godzin nagrań w 31 lekcjach. Realnie, razem z ćwiczeniami i projektem zaliczeniowym, warto zarezerwować dwa–trzy tygodnie spokojnej pracy – czyli mniej niż okres ważności licencji demo.

Czy warto przesiąść się z EPLAN na SOLIDWORKS Electrical?

To zależy przede wszystkim od tego, gdzie powstaje część mechaniczna. Jeśli maszynę konstruujecie w SOLIDWORKS, przejście daje realną korzyść: wspólną bazę dla ECAD i MCAD, jedną listę materiałową i szafę 3D bez eksportów między programami. Jeśli natomiast klienci wymagają dokumentacji w EPLAN-ie albo macie rozbudowaną bibliotekę makr, migracja rzadko się opłaca – częściej warto po prostu znać oba narzędzia.

Podsumowanie

SOLIDWORKS Electrical to narzędzie, które porządkuje projekt elektryczny: jedna baza danych, automatyczne oznaczenia, raporty generowane z projektu i realna integracja z modelem 3D. Największą wartość daje jednak dopiero wtedy, gdy nauczysz się pracować zgodnie z jego logiką – budować własne biblioteki, panować nad potencjałami i świadomie korzystać z makr. Tego właśnie uczy nasz kurs, a Premium Solutions daje Ci na czas nauki bezpłatne 30-dniowe demo programu.
