W dzisiejszych czasach nieśledzenie nowinek technologicznych może wykluczyć Cię z branży w ciągu 2-3 lat.
Każdy automatyk powinien być na bieżąco ze wszystkimi nowymi systemami, które pojawiają się na rynku!
Mając dokładne rozpoznanie rynku, jesteś w stanie zaproponować swojemu klientowi optymalne rozwiązanie pod względem funkcjonalności i ceny! Daje Ci to przewagę w stosunku do konkurencji, która swój system bez zmian stosuje od 15 lat!
Takim systemem, który może dać Ci przewagę na rynku automatyki jest Codesys!
Czym jest Codesys? W kilu słowach…
CODESYS to zaawansowane oprogramowanie stosowane do programowania sterowników PLC (Programmable Logic Controller) stworzone przez firmę 3S-Smart Software.

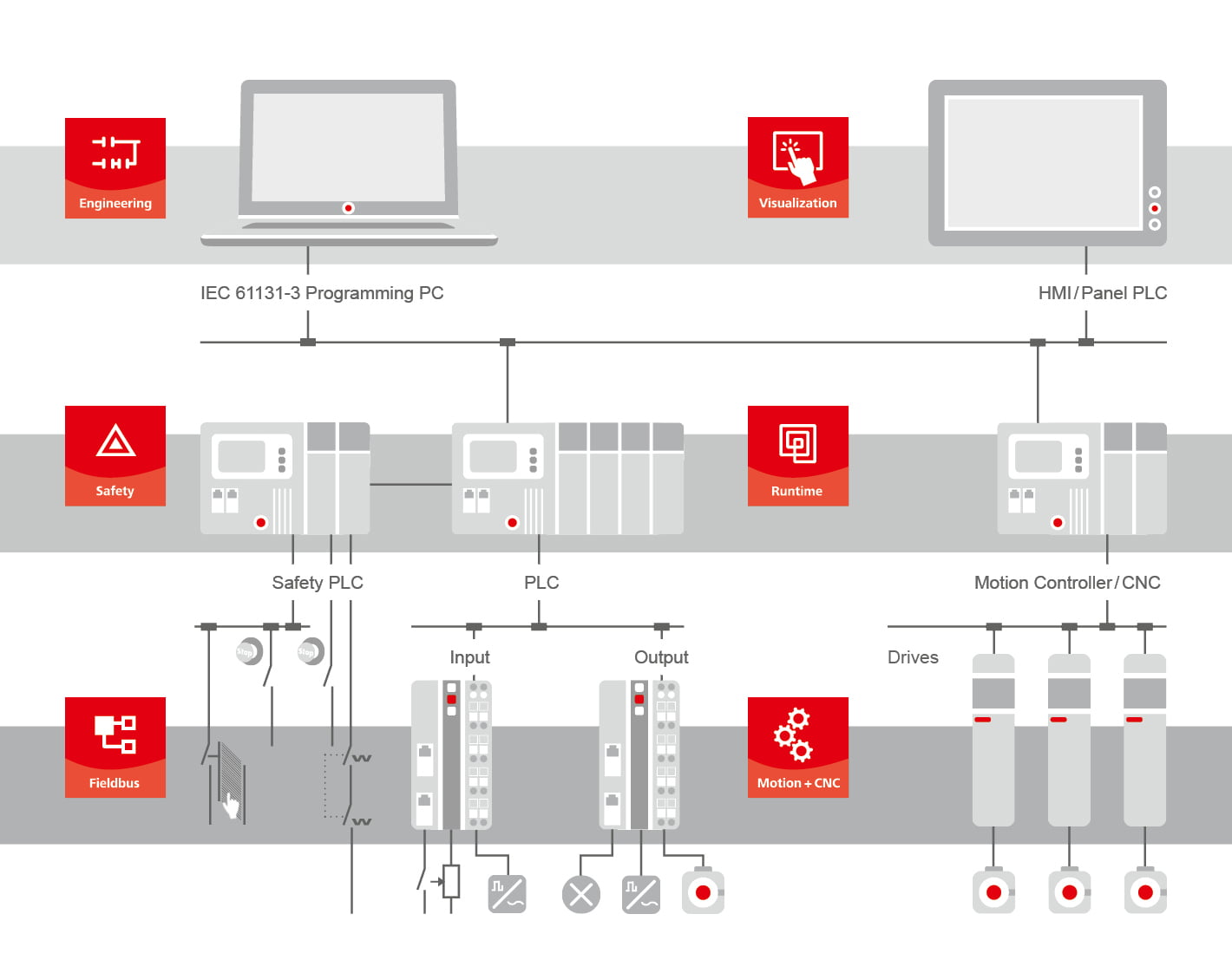

Jest to kompleksowe środowisko, które zawiera zarówno środowisko programistyczne (IDE – Integrated Development Environment), jak i środowisko uruchomieniowe (Runtime).
IDE CODESYS zapewnia programistom intuicyjne i efektywne narzędzia do tworzenia aplikacji sterujących. Daje dostęp do różnorodnych funkcji, takich jak edytor kodu, debugger, narzędzia do tworzenia interfejsów użytkownika i wiele innych. Dzięki temu programiści mogą łatwo projektować, testować i rozwijać swoje aplikacje.
Runtime CODESYS jest środowiskiem uruchomieniowym, które jest instalowane na sterownikach PLC. To właśnie w tym środowisku uruchamiane są aplikacje stworzone w IDE CODESYS. Runtime odpowiada za interpretację i wykonywanie kodu sterującego oraz zapewnienie komunikacji z innymi urządzeniami w systemie.
Dlaczego Codesys w ostatnich latach stał się taki popularny?
CODESYS jest popularnym oprogramowaniem, które zostało zaadoptowane przez wiele firm produkujących sterowniki PLC. Oto kilka przykładów takich firm:
- Phoenix Contact
- Eaton
- Festo
- Lenze
- Delta
- Weintek
- Beckhoff Automation:
- WAGO Kontakttechnik
- Bosch Rexroth
- Turck
- i wiele więcej…
Pełną listę znajdziesz tutaj: https://www.codesys.com/the-system/codesys-inside.html
Dlaczego światowi producenci automatyki zdecydowali się produkować sterowniki PLC oparte na Codesys?
Siemens wprowadził na rynek swoje pierwsze sterowniki PLC w latach 70. XX wieku, rozpoczynając tym samym rewolucję w dziedzinie sterowania i automatyzacji przemysłowej. Rozwija swoją platformę programistyczną i hardware od długiego czasu.
Wiele firm chcę dołączyć do grona producentów sterowników PLC, wprowadzając ten sprzęt do swojej oferty. Nie jest to jednak łatwe zadanie!
Dlatego zdecydowali się wykorzystać Codesys jako platformę programistyczną i Runtime dla swoich produktów. Dzięki temu mogą zaoszczędzić 15 lat rozwoju (w bólach) swojej własnej platformy i oprogramowania!
CODESYS to elastyczne podejście do programowania
CODESYS obsługuje różne języki programowania, takie jak:
- Ladder Diagram (LD) (norma IEC 61131-3)
- Structured Text (ST) (norma IEC 61131-3)
- Function Block Diagram (FBD) (norma IEC 61131-3)
- Instruction List (IL) (norma IEC 61131-3)
- Sequential Function Chart (SFC) (norma IEC 61131-3)
- C/C++
- Python.
Otwartość na różne języki programowania daje programistom większą elastyczność i umożliwia wykorzystanie preferowanych narzędzi i technik.
Przykłady zastosowania Codesys w różnych systemach automatyki
Poniżej przybliżę Ci kilku producentów sprzętu automatyki, którze swoje sterowniki PLC wyposażyli w Runtime Codesys lub utworzyli swoje oprogramowanie (nakładkę), ściśle bazując na oprogramowaniu dostarczonemu przez firmę 3S-Smart Software.
WAGO, Beckhoff – automatyka budynkowa
Sterowniki PLC od Beckhoff i Wago są często wykorzystywane w automatyce budynkowej, oferując szerokie możliwości sterowania systemami HVAC, oświetleniem, zabezpieczeniami i innymi aspektami infrastruktury budynków. Obie marki są uznane za liderów w tej dziedzinie, dostarczając wydajne i niezawodne rozwiązania dla automatyki budynkowej.
Lenze – sterownik motion w automatyce przemysłowej
Lenze to renomowana firma specjalizująca się w dziedzinie automatyki przemysłowej i napędów elektrycznych. Od ponad 70 lat dostarcza innowacyjne rozwiązania dla różnych sektorów przemysłu, w tym motory, falowniki, przekładnie i sterowniki.
Od pewnego czasu Lenze posiada w swojej ofercie wysokowydajne sterowniki ruchu. Sterowniki Lenze programuje się za pomocą oprogramowania PLC Designer, które jest nakładką na środowisko Codesys. Znasz środowisko Codesys – strerowniki Lenze zaprogramujesz bez problemów!
Delta – sterowniki ruchu
Procesor ruchu serii AX-3 adaptuje platformę CODESYS i obsługuje zarówno aplikacje do kontroli ruchu, jak i logiki. Posiada wiele portów komunikacyjnych oraz interfejs kontroli ruchu EtherCAT na pokładzie. Oferuje również bloki funkcji kontroli ruchu zgodne z międzynarodowymi standardami i obsługuje od 8 do 32 osi ruchu oraz od 4 do 64 osi kontroli punkt-do-punkt, co znajduje szerokie zastosowanie w maszynach do automatyzacji w przemyśle stolarskim, pakującym, drukarskim, etykietującym, tekstylnym i farmaceutycznym. Maszyny stosowane w przemyśle stolarskim, pakującym, drukarskim, tekstylnym i farmaceutycznym.
Weintek – panele HMI z wbudowaną funkcją PLC w Codesys
Panel cMT3092X + CODESYS to rozwiązanie, które łączy wydajny panel HMI z serii cMT oraz programowalny sterownik PLC w CODESYS, zgodny z międzynarodowym standardem IEC 61131-3.
To połączenie tworzy zintegrowaną i elastyczną architekturę aplikacji. Wraz z modułami wejść/wyjść serii iR system ten tworzy kompletne rozwiązanie dla Twojej maszyny.
Jeżeli nie chcesz integrować funkcji PLC w HMI, wybierz sterownik cMT-CTRL01 – klasyczne rozwiązanie!
Festo – nie tylko pneumatyka
CPX-E został zaprojektowany do użytku jako kontroler główny i kontroler ruchu EtherCAT – kompaktowe rozwiązanie w przystępnej cenie. Nowoczesne programowanie z wykorzystaniem CoDeSys V3 według normy IEC 61131-3. Możliwość integracji biblioteki SoftMotion.
EATON
Sterowniki modułowe XC100 i XC200 charakteryzują się przede wszystkim dużą skalowalnością. Kompaktowe sterowniki XC152 dzięki ich dużej mocy przeliczeniowej, możliwości tworzenia połączeń SmartWire-DT oraz dostępności do różnych innych interfejsów pozwalają realizować niedrogie rozwiązania w automatyce.
Wymiana danych przez interfejs Ethernet z klientami OPC lub zintegrowanym serwerem WWW pozwala wprowadzać innowacyjne rozwiązania.
Schneider Electric
Sterowniki PLC Schneider Electric zaprogramujesz w środowisku EcoStruxure Machine Expert, które (podobnie jak u innych producentów) jest nakładą na Codesysa. Znając środowisko Codesys bez problemu poradzisz sobie ze sterownikami Modicon.
Sterowniki Schneider Electric są standardem w wielu korporacjach i możesz je odnaleźć w krytycznych aplikacjach np. sterowanie ośeitleniem pasów startowych na lotniskach.
Sterowniki Schneider Electric są stosowane w wielu różnych obszarach i branżach. Oto niektóre z nich:
- Automatyzacja Przemysłowa: Sterowniki PLC (Programmable Logic Controllers) firmy Schneider Electric są szeroko stosowane w różnych gałęziach przemysłu, takich jak przemysł chemiczny, spożywczy, samochodowy, metalurgiczny czy energetyczny. Używane są do sterowania i monitorowania procesów produkcyjnych.
- Energetyka: W branży energetycznej sterowniki Schneider są używane do sterowania i monitorowania rozdziału energii, jak również w systemach zarządzania sieciami energetycznymi.
- Infrastruktura: Sterowniki Schneider Electric są używane w systemach zarządzania infrastrukturą, takich jak systemy zarządzania wodą, gazem, czy systemy transportowe.
- Data Centers: Sterowniki są stosowane w centrach danych do monitorowania i zarządzania systemami takimi jak zasilanie, chłodzenie, i zabezpieczenia przeciwpożarowe.
- Budownictwo: Sterowniki Schneider Electric są stosowane w systemach zarządzania budynkiem (BMS – Building Management Systems), gdzie pomagają zarządzać i kontrolować różne systemy w budynku, takie jak oświetlenie, klimatyzacja, wentylacja, itp.
Ciekawostka – GCAN – budżetowy sterownik na rynek chiński
GCAN to chiński producent sterowników PLC, który działa na rynku od 2012 roku. Jego oferta obejmuje trzy jednostki CPU, które są sterownikami modułowymi. Te jednostki CPU są wyposażone w oprogramowanie Runtime Codesys.
Podsumowanie
W dzisiejszych czasach, jeśli chcesz utrzymać się konkurencyjnym w branży automatyki, musisz być na bieżąco z najnowszymi nowinkami technologicznymi. Dlatego ważne jest, abyś śledził postępy w dziedzinie automatyki. Jeden z narzędzi, które może Ci zapewnić przewagę na rynku, to oprogramowanie CODESYS.
Dzięki temu zaawansowanemu środowisku programistycznemu, będziesz mógł tworzyć efektywne aplikacje sterujące, dostosowane do potrzeb Twoich klientów.
CODESYS jest wykorzystywane przez wielu renomowanych producentów sterowników PLC, co świadczy o jego popularności i wszechstronności. Znajomość i umiejętność pracy z CODESYS otwierają przed Tobą szerokie możliwości w branży automatyki, pozwalając dostarczać innowacyjne rozwiązania i sprostać wymaganiom rozwijającego się rynku.
