Automatyka przemysłowa to dziedzina techniki, która sprawia, że maszyny i linie produkcyjne pracują same: mierzą, decydują i działają bez ciągłej obsługi człowieka. Stoi za każdą nowoczesną fabryką, oczyszczalnią ścieków, magazynem wysokiego składowania czy linią rozlewniczą. W tym artykule wyjaśniamy, czym jest automatyka przemysłowa, z jakich elementów składa się system automatyki, gdzie się ją stosuje i jak wygląda praca automatyka.
Automatyka przemysłowa - co to jest?
Automatyka przemysłowa to wykorzystanie sterowników, czujników, napędów i oprogramowania do sterowania procesami przemysłowymi. Celem jest proces produkcyjny, który przebiega powtarzalnie, bezpiecznie i wydajnie, z minimalnym udziałem operatora. Automatyzacja nie oznacza zastąpienia ludzi. Operator przestaje wykonywać powtarzalne czynności, a zaczyna nadzorować maszyny, reagować na alarmy i optymalizować parametry pracy.
W praktyce każdy system automatyki przemysłowej działa według tego samego schematu:
- pomiar - czujniki zbierają informacje o stanie procesu: obecność detalu, temperatura, ciśnienie, poziom, prędkość,
- decyzja - sterownik PLC wykonuje program i na podstawie pomiarów decyduje, co zrobić,
- działanie - elementy wykonawcze (silniki, siłowniki, zawory, grzałki) zmieniają stan procesu,
- nadzór - operator widzi stan maszyny na panelu HMI lub w systemie SCADA i może nią sterować.
Elementy systemu automatyki przemysłowej
Czujniki i przetworniki
Czujniki indukcyjne i optyczne wykrywają obecność elementów, enkodery mierzą położenie i prędkość, a przetworniki temperatury, ciśnienia czy przepływu podają wartości analogowe 4-20 mA lub 0-10 V. Coraz częściej czujniki komunikują się cyfrowo przez IO-Link, przekazując oprócz pomiaru także diagnostykę.

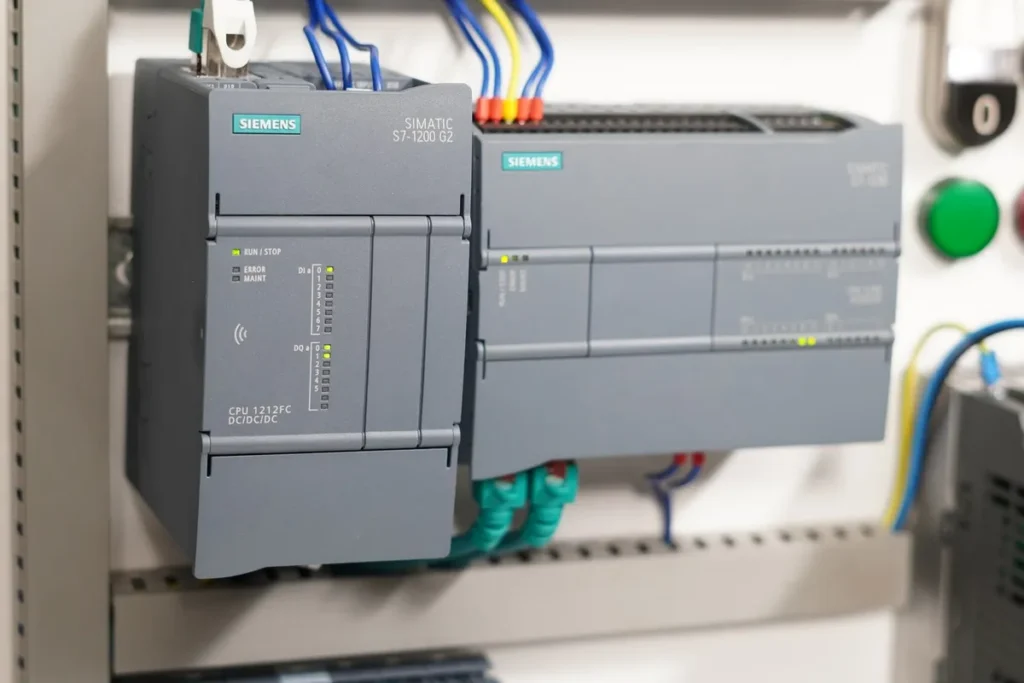

Sterowniki PLC
Programowalny sterownik logiczny (PLC) to serce systemu. Odczytuje wejścia, wykonuje program w cyklu trwającym kilka milisekund i ustawia wyjścia. Programuje się go w językach normy IEC 61131-3: drabinkowym LAD, blokowym FBD i tekstowym ST/SCL. Najpopularniejsze w Polsce są sterowniki Siemens SIMATIC programowane w TIA Portal, a obok nich platformy oparte na CODESYS. Jak to działa od środka, opisujemy we wpisie jak działa sterownik PLC - cykl pracy.

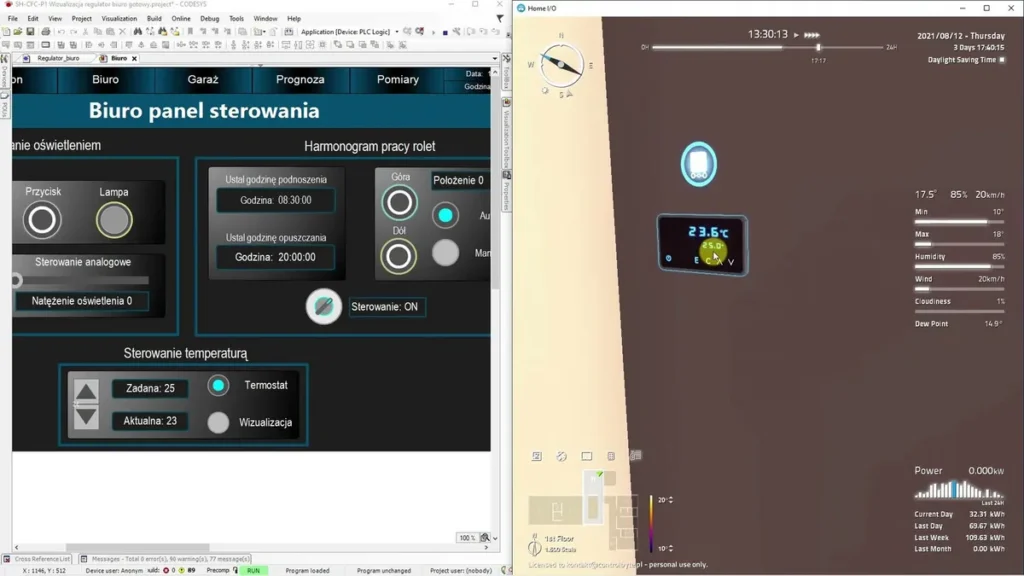

Panele HMI i systemy SCADA
Panel HMI przy maszynie pozwala operatorowi uruchomić proces, zmienić receptury i zobaczyć alarmy. System SCADA zbiera dane z wielu sterowników, archiwizuje je i pokazuje stan całego zakładu w czasie rzeczywistym. Więcej o panelach w artykule czym jest panel HMI.
Napędy i elementy wykonawcze
Falowniki regulują prędkość silników pomp, wentylatorów i przenośników, serwonapędy precyzyjnie pozycjonują osie, a pneumatyka odpowiada za szybkie ruchy liniowe. Do tego dochodzą zawory, grzałki, styczniki i roboty przemysłowe.
Sieci przemysłowe
Wszystkie urządzenia wymieniają dane przez sieci przemysłowe: PROFINET, EtherNet/IP, Modbus, EtherCAT czy OPC UA. Dzięki nim zamiast setek przewodów sygnałowych wystarczy kabel sieciowy, a dane z maszyn trafiają do systemów nadrzędnych i analizy danych.
Bezpieczeństwo maszyn
Osobną częścią każdego systemu są układy bezpieczeństwa: wyłączniki awaryjne, kurtyny świetlne, sterowniki safety. Chronią ludzi pracujących przy maszynie i muszą spełniać wymagania norm.

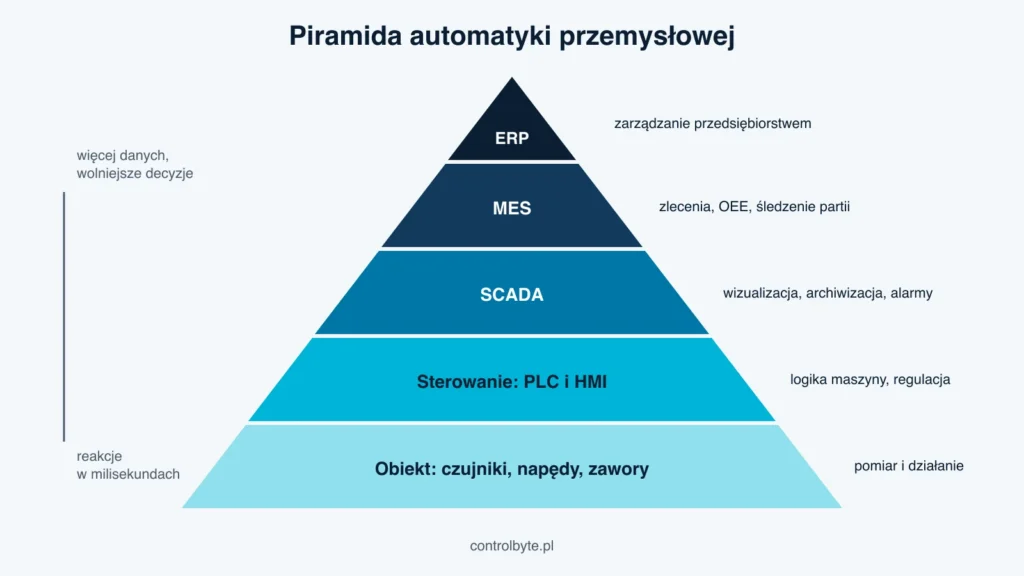

Piramida automatyki - poziomy systemu
| Poziom | Co tu pracuje | Za co odpowiada |
|---|---|---|
| Zarządzanie (ERP) | systemy biznesowe przedsiębiorstwa | zamówienia, planowanie, finanse |
| Produkcja (MES) | systemy zarządzania produkcją | zlecenia, śledzenie partii, wskaźnik OEE |
| Nadzór (SCADA) | stacje operatorskie, serwery danych | wizualizacja, archiwizacja, alarmy |
| Sterowanie | sterowniki PLC, panele HMI | logika maszyny, regulacja, bezpieczeństwo |
| Obiekt | czujniki, napędy, zawory | pomiar i fizyczne działanie |
Im niżej w piramidzie, tym szybsze reakcje i bliżej procesu. Im wyżej, tym więcej danych i decyzji biznesowych. Integracja wszystkich poziomów to fundament koncepcji Przemysł 4.0 i przemysłowego internetu rzeczy, o którym piszemy we wpisie IIoT - przemysłowy internet rzeczy.
Gdzie stosuje się automatykę przemysłową?
- Linie montażowe i produkcyjne - motoryzacja, AGD, elektronika: roboty, przenośniki, stanowiska kontroli.
- Przemysł spożywczy i farmaceutyczny - mieszanie, dozowanie, pakowanie, mycie instalacji CIP, wymagająca dokumentacja procesów.
- Gospodarka wodna - oczyszczalnie ścieków i przepompownie zarządzane zdalnie przez systemy SCADA.
- Energetyka i budynki - kotłownie, HVAC, automatyka budynkowa.
- Logistyka - magazyny automatyczne, sortery, systemy wizyjne do kontroli jakości.
Korzyści z automatyzacji procesów
- Wydajność i powtarzalność - maszyna pracuje w tym samym tempie i z tą samą precyzją na każdej zmianie.
- Jakość - systemy wizyjne i pomiary w linii odrzucają wadliwe produkty od razu.
- Bezpieczeństwo - ludzie przestają wykonywać niebezpieczne czynności przy maszynach.
- Redukcja kosztów operacyjnych - mniej odpadów, mniejsze zużycie energii, krótsze przestoje.
- Dane - monitorowanie maszyn w czasie rzeczywistym pozwala optymalizować proces i planować utrzymanie ruchu.
Jak wygląda wdrożenie automatyki w zakładzie?
Typowy projekt przebiega w kilku krokach: analiza procesu i wymagań, dobór sprzętu (sterownik, napędy, czujniki), projekt elektryczny i schematy szaf sterowniczych, program PLC i wizualizacja HMI, testy na symulatorze, uruchomienie na obiekcie oraz szkolenie operatorów i działu utrzymania ruchu. Szczegóły etapów opisujemy w artykule projektowanie automatyki przemysłowej. Inwestycja zwraca się zwykle przez wzrost wydajności i mniejszą liczbę przestojów, dlatego zakłady często automatyzują stopniowo, maszyna po maszynie.
Praca w automatyce przemysłowej
Automatyk to dziś jeden z najbardziej poszukiwanych zawodów technicznych. Typowe ścieżki kariery to programista PLC, inżynier uruchomień, projektant automatyki i automatyk utrzymania ruchu. Podstawą jest umiejętność czytania schematów elektrycznych i programowania sterowników PLC, a dalej specjalizacja: napędy, sieci przemysłowe, bezpieczeństwo maszyn, robotyka, Python i analiza danych. Od czego zacząć naukę, piszemy we wpisie jak zacząć naukę programowania PLC. Jeśli chcesz uczyć się w praktyce, sprawdź nasze kursy PLC i automatyki online.
Automatyka przemysłowa - najczęściej zadawane pytania
Czym zajmuje się automatyka przemysłowa?
Projektowaniem, programowaniem, uruchamianiem i utrzymaniem systemów, które sterują maszynami i procesami przemysłowymi: od pojedynczej maszyny pakującej po całą linię produkcyjną.
Czy automatyzacja to to samo co sztuczna inteligencja?
Nie. Klasyczna automatyka działa według programu napisanego przez człowieka, np. w sterowniku PLC. Sztuczna inteligencja coraz częściej ją wspiera, np. w systemach wizyjnych, przewidywaniu awarii czy generowaniu kodu, ale nie zastępuje sterowania maszyną.
Ile kosztuje automatyzacja?
To zależy od skali: inny budżet ma wymiana przekaźników na sterownik w jednej maszynie, a inny pełna linia z robotami i systemem SCADA. Koszt tworzą sprzęt, projekt, programowanie, uruchomienie i szkolenia. Warto zacząć od analizy, który proces najbardziej ogranicza wydajność.
Ile zarabia automatyk przemysłowy?
Wynagrodzenie zależy od doświadczenia, specjalizacji (programowanie PLC, uruchomienia, utrzymanie ruchu), regionu, gotowości do delegacji i formy współpracy. Najbardziej rośnie po zdobyciu doświadczenia w programowaniu i uruchamianiu maszyn.
